Главная страница > Продукция> Измерительная машина видение> Система визуального измерения высокого разрешения с подвижной портальной конструкцией

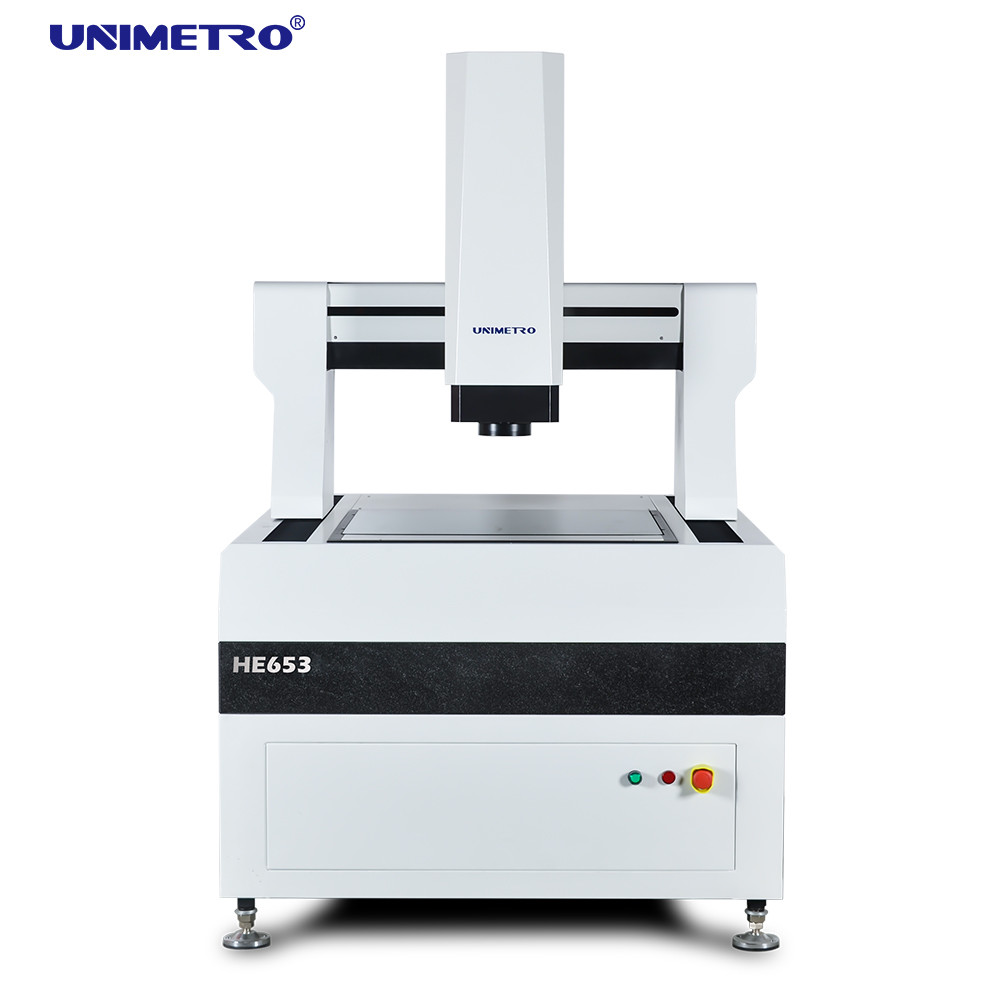

Система визуального измерения высокого разрешения с подвижной портальной конструкцией

High-Resolution Vision Measurement System with Movable Gantry Structure
High-Resolution Vision Measurement System with Movable Gantry Structure
High-Resolution Vision Measurement System with Movable Gantry Structure
Основная информация
Место происхождения: Китай
Фирменное наименование: Unimetro
Сертификация: CE ISO
Номер модели: HE652
Количество мин заказа: 1SET
Цена: usd32500-usd37500/set
Упаковывая детали: Деревянный случай
Время доставки: 15 дней
Условия оплаты: T/T
Поставка способности: 30 наборов в месяц
Лучшая цена Контакт
Подробная информация
Измерение: 1700*1180*1750 мм Вес нетто: 1500 кг
X/y путешествие: 500x600 Точность: ≤3+l/200um
Повторяемость: 3um
Выделить:

Высокая система зрения разрешения для измерения

,

Передвижная система зрения портала для измерения

,

Высокая система ResolutionDigital измеряя

Характер продукции

Система измерения зрения с высоким разрешением с подвижной структурой гантри
Автоматизированная система измерения зрения

Высокоточные системы визуальных измерений HE сочетают в себе точность и эффективность, предлагая высокоскоростные измерения геометрических элементов различных деталей.Эти системы широко используются во многих отраслях промышленности, включая ПХБ, ламинат, стеклянные панели, LCD модули и изоляционные материалы.

Анализ конечных элементов был включен в процесс проектирования серии HE, обеспечивая высокую жесткость и точную механическую структуру.Машинная база использует замкнутую структуру подвижного моста типа, обеспечивая простоту, высокую грузоподъемность и оптимальную производительность движения.

Характеристики продукта
  • Подвижная портовая конструкция с фиксированной заготовкой во время измерения
  • Четырехосный полноавтоматический блок управления с помощью ЦРУ для полной автоматизации
  • Гранитная основа и балки для стабильности и надежности
  • Открытый линейник решетки с разрешением 0,1 мкм для высокой точности и стабильности
  • Точная линейная проводная рельса, шлифовальный шаровой винт и сервомотор переменного тока обеспечивают точность позиционирования
  • Цветовая камера высокого разрешения для четкого наблюдения и стабильного измерения
  • 6.5x непрерывный автоматический зум с точным автоматическим зумом и коррекцией одного пикселя
  • Программируемый 5-кольцевой 8-зоновый светодиодный поверхностный источник света и параллельный светодиодный контурный источник света с 256 уровней интеллектуальной регулировки яркости
  • Импортированный контактный зонд для возможности 3D-измерений
  • Inmeasuring4.2 автоматическое программное обеспечение для измерения изображения с независимыми правами собственности, мощное и удобное для использования
Функциональность программного обеспечения

Наша машина для измерения большого зрения поддерживается мощными возможностями программного обеспечения:

  • Программное обеспечение для измерения композитов RationalVue External-Array обеспечивает мощные функции измерения композитов 2D/3D
  • Простой и интуитивно понятный интерфейс работы для эффективных процессов измерений
  • Настройка автоматической программы измерений для эффективного и быстрого измерения партий
Технические спецификации
Модель HE 652 HE862 HE1080 HE1210 HE1512 HE1812
Проезд X,Y (мм) 500×600 600×800 800×1000 1000×1200 1200×1500 1200×1800
Ось Z Проезд (мм) 200 (может быть увеличено в соответствии с требованиями клиента)
Грузоподъемность Примерно 35 кг.
Размер (мм) 1700×1180×1750 1700×1280×1750 1900×1480×1750 2100×1680×1750 2500×1880×1750 2700×1880×1750
Масса (кг) 1500 1800 2900 3200 4400 4800
Резолюция 00,5 мкм (0,1 мкм необязательно)
Камера Цифровая камера 2M HD GIGA
Объектив с увеличением Профессиональный линза с автоматическим зумом (1~10X увеличение)
Увеличение видео 18~195X (различается в зависимости от модели камеры; фактическое увеличение зависит от измеренных данных)
ПОВ 8.1~1.3 мм (отличается от комбинации камеры/объектива; фактическое поле зрения зависит от измеренных данных)
Точность* ≤ (3+L/200) μm
Освещение Программируемое 5-кольцевое 8-секционное светодиодное освещение поверхности (40 секций кольцевого света, коаксиального света, подвижного многоцветного кольцевого света необязательно)
Галерея продуктов
HE Series Vision Measurement Machine - Front View HE Series Vision Measurement Machine - Side View HE Series Vision Measurement Machine - Control Panel HE Series Vision Measurement Machine - Measurement Area
Наши клиенты и агенты
Our Global Client Network International Agent Partnerships
Часто задаваемые вопросы
Q1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
Вопрос 2: Что в основном производит ваша компания?
A2: Мы в основном производим измерительные машины, координатные измерительные машины, светильники CMM и VMM и соответствующее оборудование.
Q3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда порекомендует подходящие спецификации на основе вашего сорта продукции и требований измерений.
Q4: Принимаете ли вы индивидуальное обслуживание?
A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие потребностям клиентов.
Q5: Каков ваш гарантийный срок?
A5: Гарантия на нашу продукцию составляет 1 год. Мы повысили прочность на ломаемых деталях, обеспечивая надежное качество продукции.
