Система оптической инспекции режущих инструментов, обеспечивающая точность, качество и безопасность в различных отраслях

Основная информация
Место происхождения: КНР
Фирменное наименование: Unimetro
Номер модели: Рейнджер600
Количество мин заказа: 1 комплект
Цена: обсуждаемый
Упаковывая детали: Деревянный корпус + вакуумный пакет
Время доставки: 15 дней
Условия оплаты: Т/Т,Л/К,Д/А,Д/П,Вестерн Юнион,
Поставка способности: 50 комплектов в месяц
Подробная информация
Приложения: Вертикальный, конусный, режущая головка, нож специальной формы Гарантия: 12 месяцев
Разрешение линейной шкалы: 0,1 мкм Режим: Ручной или автоматический
Рабочее расстояние: 90 мм Служба: ОЭМ, ОДМ
Выделить:

Система контроля оптического режущего инструмента


Характер продукции

Оптическая система контроля режущего инструмента Оптическая система, используемая для обеспечения точности, качества и безопасности инструментов, используемых в различных отраслях промышленности.




Описание

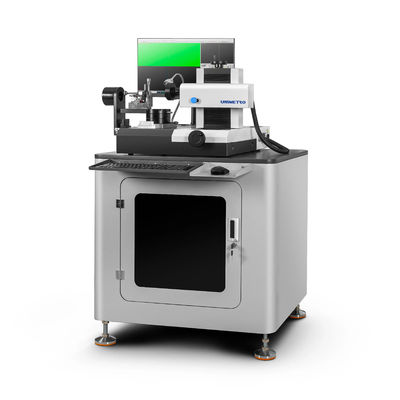

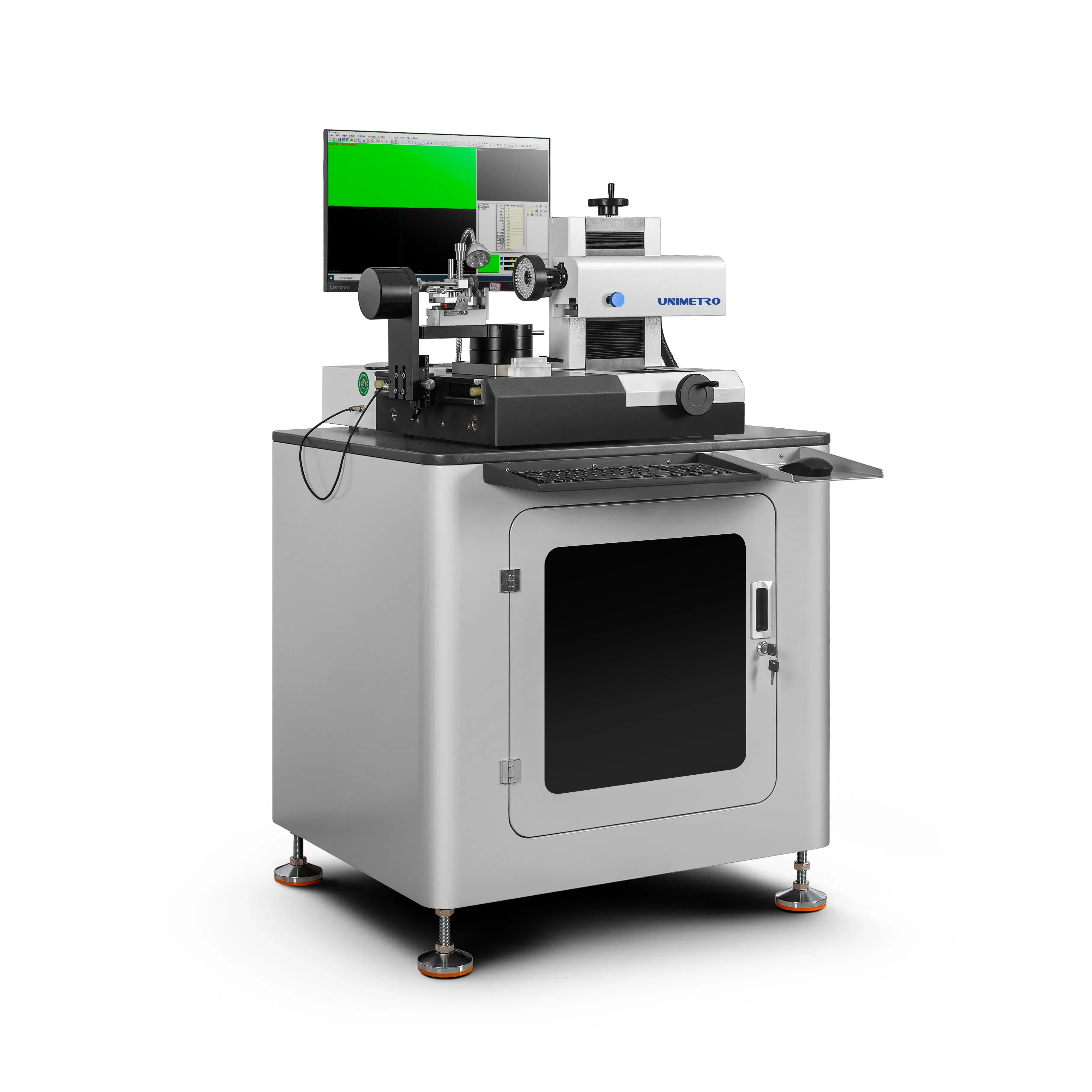

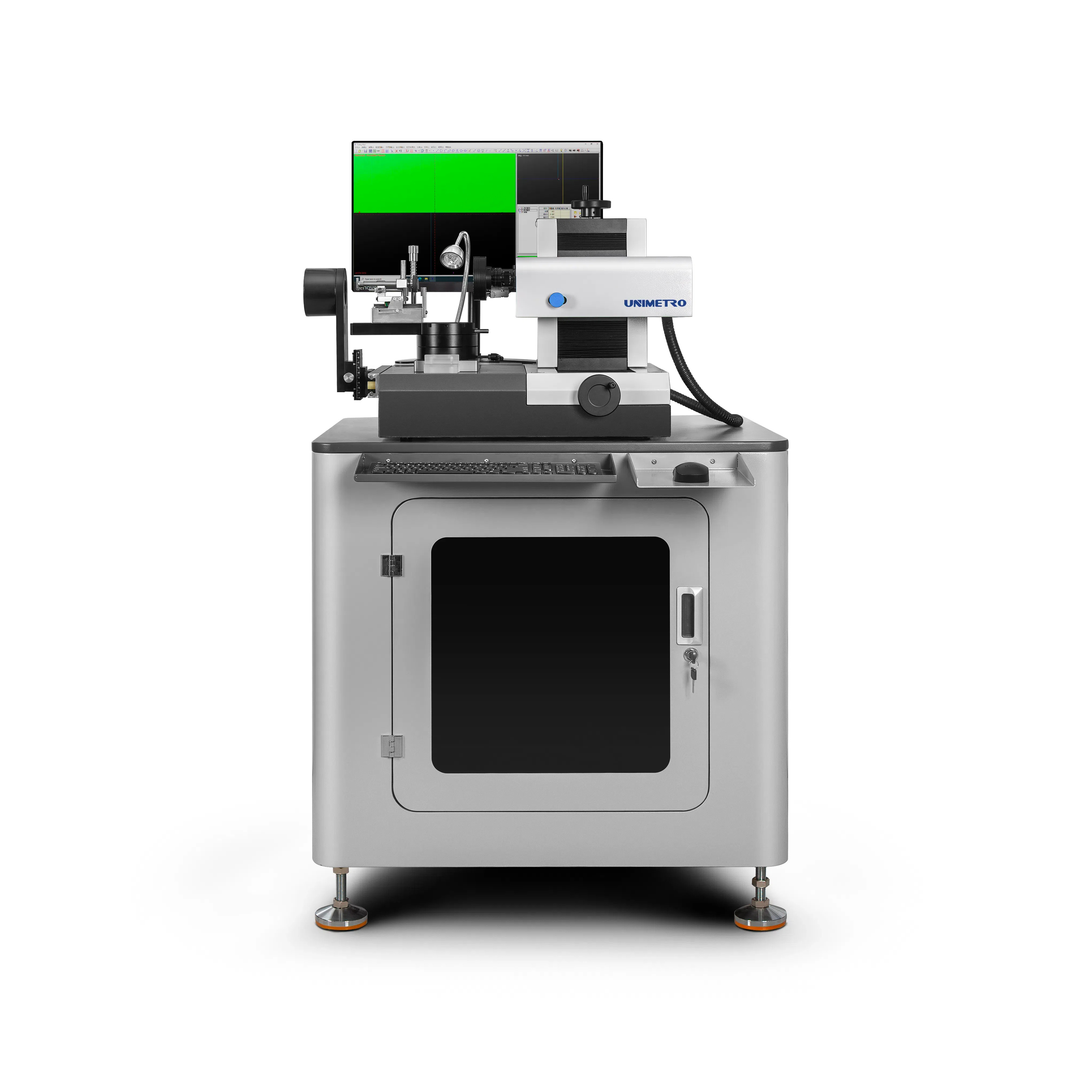

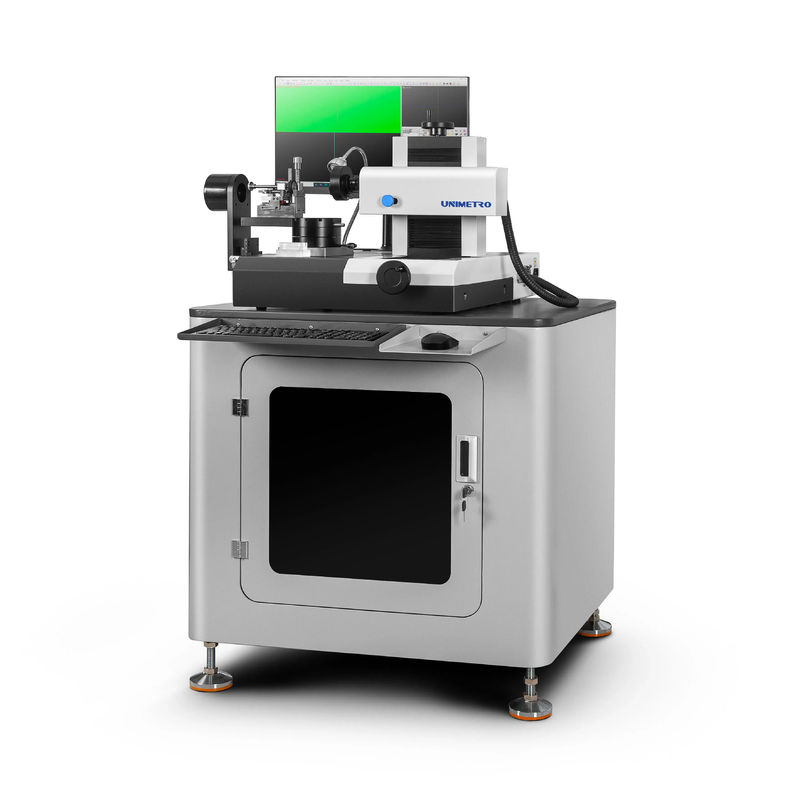

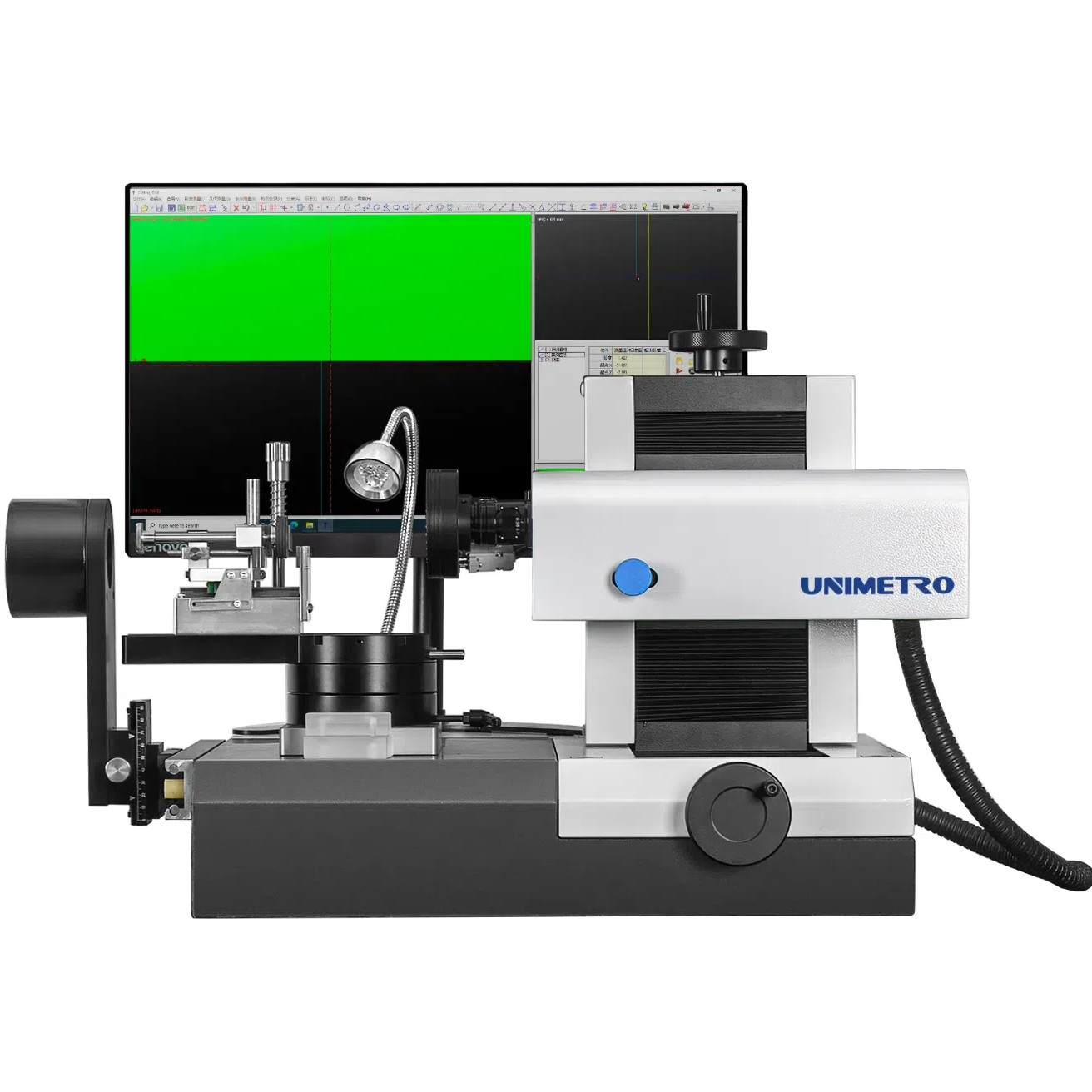

Система контроля инструментов UNIMETRO RANGER600 — это универсальная измерительная машина для сверл, фрез, а также зенковок и зенковок с гибкой системой освещения. Благодаря компактной конструкции и высокой стабильности RANGER600 можно использовать в метрологическом кабинете, при приемке контроля или непосредственно на производстве.





Система оптической инспекции режущих инструментов, обеспечивающая точность, качество и безопасность в различных отрасляхСистема оптической инспекции режущих инструментов, обеспечивающая точность, качество и безопасность в различных отраслях


Параметры


Название продукта Многофункциональная машина для проверки инструментов для режущих инструментов различной формы
Модель Рейнджер 600
перемещение по оси X 80 мм
Перемещение по оси Y 60 мм
Диапазон измерения оси Z 60 мм
Максимальный диаметр инструмента 20 мм (опционально 30 мм)
Максимальная длина инструмента 200 мм (опционально 350 мм)
Рабочее расстояние 90 мм
Объектив 0,7-4,5-кратный зум-объектив с помятостью
Камера 5-мегапиксельная HD-камера
Разрешение линейной шкалы 0,1 мкм
Увеличение 12,6X-79,2X/25,2X-158,4X (опционально)
Поле зрения 27*20 мм-43*33 мм/13,5*10 мм-2,3*1,6 мм (опционально)
Точность X ~ Y, (2,5 + L/100) мкм, L — измеренная длина
ПК ОС Windows 10, ЖК-монитор 24 дюйма.
Система освещения 8-секционная светодиодная кольцевая подсветка, контурная подсветка и гибкая вспомогательная подсветка, все программное управление и программирование.
Формат ввода DXF-файлы
Выходной формат EXCEL, DXF







Аксессуары


Система оптической инспекции режущих инструментов, обеспечивающая точность, качество и безопасность в различных отраслях
Дополнительный свет под свободным углом Контурный световой модуль

На гибком кронштейне имеется регулируемый дополнительный свет. Это помогает пользователям получить локальное улучшенное изображение. Он перемещается вдоль направления оси X и обеспечивает пользователю наилучшее изображение и четкие края объектов при измерении контура инструмента.





Система оптической инспекции режущих инструментов, обеспечивающая точность, качество и безопасность в различных отраслях
Базовый стол Держатель инструментов

Прочное рабочее место с практичным и открытым пространством для хранения материалов и инструментов.
Многосекционный держатель инструментов встроен в боковую часть станка. Пользователи могут держать все инструменты при подготовке во избежание путаницы.




Функции


1. Расширенный дизайн
﹥Эргономичный дизайн и прочная конструкция.
﹥Комбинация захвата и отображения HD-изображений, а также уровень увеличения микроскопа не является обязательным.
﹥Стабильный и точный V-образный блок для удобного удержания и выравнивания инструментов.
﹥На поворотном столике доступны механические фиксированные углы измерения 0 градусов и 90 градусов.
﹥Высокоточный энкодер встроен в поворотный стол и обеспечивает точное определение угла для пользователей.
﹥Многосекционный программируемый светодиодный кольцевой светильник для освещения поверхности, включая контурное освещение и вспомогательный свет под свободным углом для стандартных функций.
﹥Измерительное программное обеспечение SMARTOOL предлагает специальные функции измерения режущих инструментов.
﹥Доступны автоматическое обнаружение края, быстрое измерение угла с помощью сетки, функции сравнения элементов САПР.

2. Измерение нескольких углов
Для более быстрого и точного определения угла инструмента во время процесса измерения поворотный стол RANGER600 предлагает 2 механически фиксированных угла: 0 градусов и 90 градусов. В положении 0 градусов пользователи могут измерять конец инструмента, конец инструмента - центральный вал, конец инструмента - передний угол и т. д. А положение 90 градусов доступно для угла спирали, осевого переднего угла, первого заднего угла, второго заднего угла и угла наклона кромки и т. д.

Система оптической инспекции режущих инструментов, обеспечивающая точность, качество и безопасность в различных отраслях

0 градусов 45 градусов 90 градусов
