Измерительная система фрезы для измерения угла ширины кромки
Применение продукта
Система контроля инструментов UNIMETRO RANGER600 — это универсальная измерительная машина для сверл, фрез и зенковок с гибкой системой освещения. Компактный дизайн и исключительная стабильность делают его подходящим для метрологических помещений, приемочного контроля или непосредственного использования в производстве.
RANGER600, оснащенный универсальным измерительным программным обеспечением SMARTOOL, обеспечивает комплексный контроль геометрии специальных инструментов: от простой проверки внешнего контура до полных угловых измерений. Система обеспечивает упрощенный процесс «РАЗМЕР-ИЗМЕРЕНИЕ-АНАЛИЗ» для всех типов металлорежущих инструментов.
Технические характеристики
| Параметр |
Ценить |
| перемещение по оси X |
80 мм |
| Ось Y Путешествие |
60 мм |
| Диапазон измерения оси Z |
60 мм |
| Максимальный диаметр инструмента |
20 мм |
| Максимальная длина инструмента |
200 мм |
| Рабочее расстояние |
90 мм |
| Объектив |
0,7–4,5-кратный зум-объектив с помятостью |
| Камера |
Камера HD с разрешением 2 МП/камера HD с разрешением 5 МП (дополнительно) |
| Разрешение линейной шкалы |
0,0001 мм |
| Увеличение |
12,6X~79,2X/25,2X~158,4X (опционально) |
| Поле зрения |
27*20 мм~4,3*3,3 мм/13,5*10 мм~2,3*1,6 мм (опционально) |
| Точность измерения |
X~Y,(2,5+L/100)мкм, L – измеренная длина |
| ПК |
ПК «ВСЕ В ОДНОМ», ОС Windows 10, с 24-дюймовым ЖК-монитором |
| Освещение |
8-секционная светодиодная кольцевая подсветка, контурная подсветка и гибкая вспомогательная подсветка, все программное управление и программирование. |
| Формат ввода |
DXF-файлы |
| Выходной формат |
EXCEL,DXF |
Расширенные возможности дизайна
- Эргономичный дизайн и прочная конструкция для устойчивости
- Захват изображения HD с дополнительными уровнями увеличения микроскопа

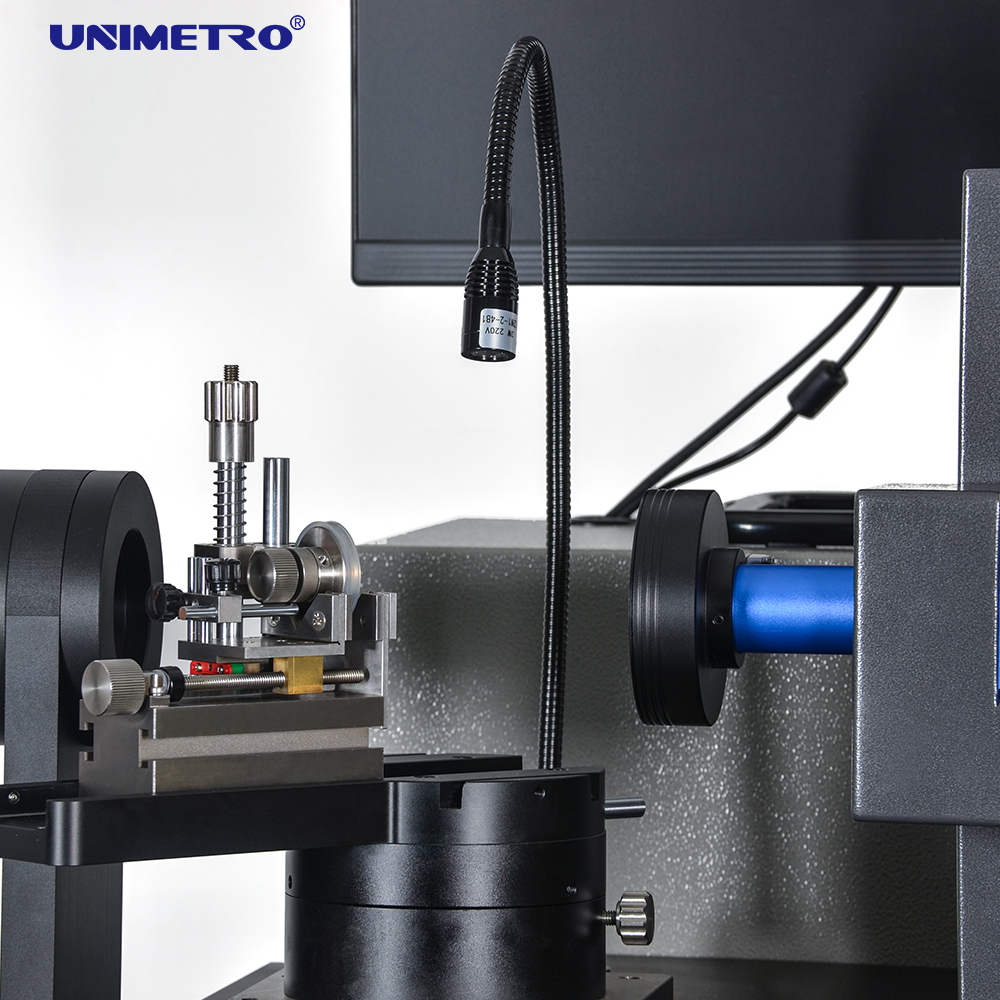

- Стабильный V-образный блок для надежного удержания и выравнивания инструмента.
- Механические фиксированные углы измерения 0° и 90° на поворотном столике
- Высокоточный встроенный энкодер для точного определения угла
- Программируемый многосекционный светодиодный кольцевой светильник с контурной подсветкой.
- Программное обеспечение SMARTOOL со специализированными функциями измерения режущего инструмента.
- Автоматическое обнаружение кромок и сравнение элементов САПР
- Быстрый вывод результатов измерений в форматы EXCEL или CAD.
- Интегрированная компьютерная система «ВСЕ В ОДНОМ» для повышения стабильности
Возможности измерения нескольких углов
Поворотный стол RANGER600 имеет два механически фиксированных угла (0° и 90°) для быстрого позиционирования инструмента. Положение 0° позволяет измерять конец инструмента, центральный вал и передний угол, а положение 90° облегчает измерение угла спирали, осевого переднего угла и заднего угла. Дополнительные углы можно точно определить с помощью встроенного энкодера.
Измерительное программное обеспечение SMARTOOL
Программное обеспечение SMARTOOL Cutting Tools Measuring Software сочетает в себе высокоточные оптические и цифровые технологии измерения с интуитивно понятным управлением. Разработанный специально для шлифования, он предлагает комплексные алгоритмы измерения и оценки изготовленных или заточенных инструментов.
Ключевые особенности программного обеспечения
- Графический интерфейс высокого разрешения со всеми видимыми элементами управления.
- Динамический просмотр кривой обнаружения границ в реальном времени
- Поворотная сетка для быстрого измерения угла.
- Функция сравнения CAD для оценки геометрии
- Комплексные возможности составления отчетов об измерениях
Возможности измерения
Система RANGER600 обеспечивает точное измерение всех критических углов и геометрий инструмента, включая:
- Угол спирали
- Осевой передний угол
- Первый и второй задние углы
- Угол наклона края
- Геометрия конца инструмента
- Размеры центрального вала
О УНИМЕТРО
Имея более чем 10-летний опыт работы в метрологии, UNIMETRO специализируется на высокопроизводительных измерительных решениях по конкурентоспособным ценам. В наш ассортимент продукции входят видеоизмерительные машины, координатно-измерительные машины, профильные проекторы и основные компоненты оптической метрологии.
Наша команда инженеров использует Solidworks с анализом FE, AutoCAD/CAM и промышленную 3D-печать для быстрого создания прототипов и инновационных решений. Мы предоставляем комплексную техническую поддержку в течение 24 часов и придерживаемся философии модульного дизайна, чтобы свести к минимуму требования к послепродажному обслуживанию.
