UNIMETRO RANGER600 Система контроля инструмента для фрезерования
Применение продукта

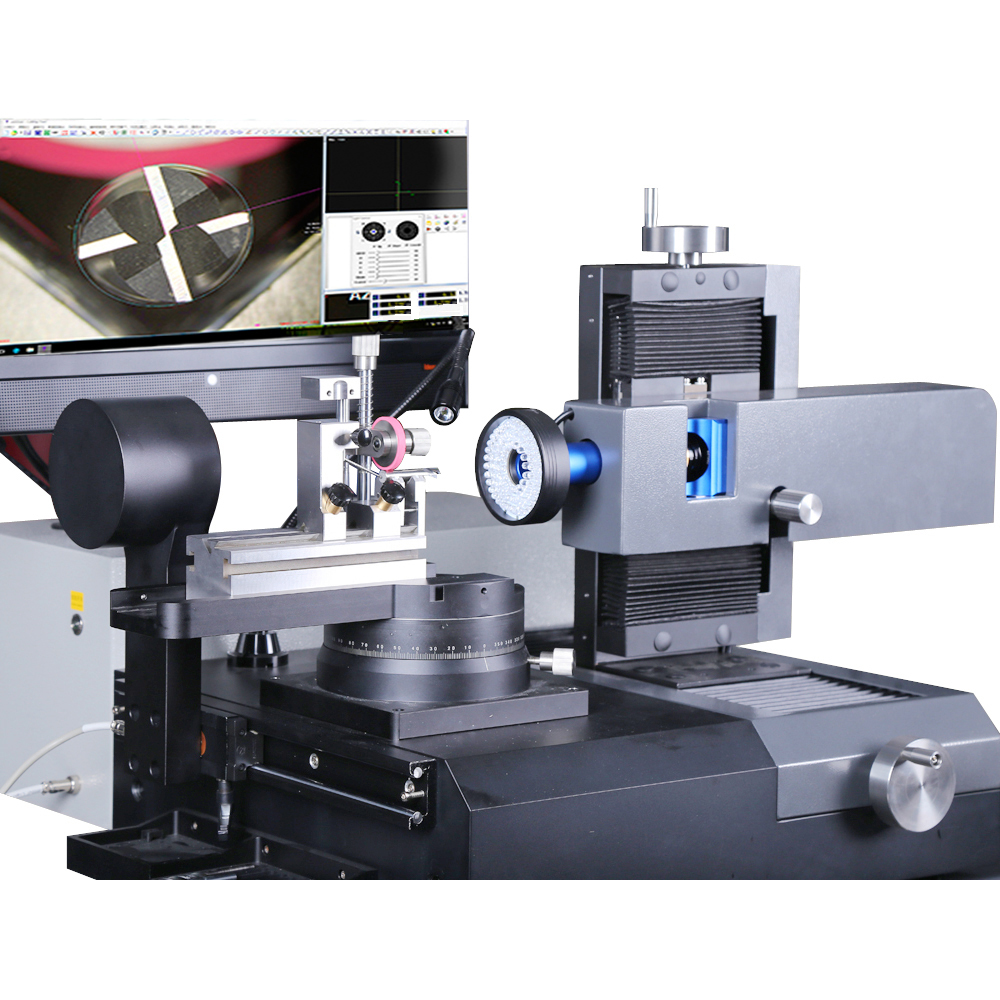

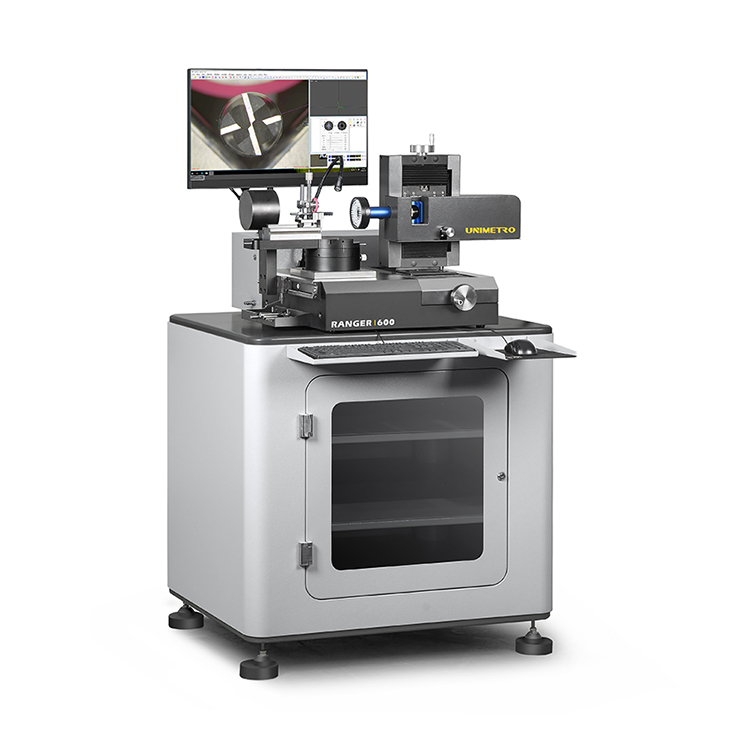

Система контроля инструментов UNIMETRO RANGER600 — это универсальная измерительная машина для сверл, фрез и зенковок с гибкой системой освещения. Благодаря компактной конструкции и высокой стабильности RANGER600 можно использовать в метрологических помещениях, при приемке контроля или непосредственно на производстве.
Эта система, оснащенная универсальным измерительным программным обеспечением SMARTOOL, является идеальным инструментом для всех типов металлорежущих инструментов: от быстрой проверки отдельных критериев (таких как внешний контур или углы) до полного контроля геометрии специальных инструментов. Пользователи могут легко реализовать рабочий процесс «РАЗМЕР-ИЗМЕРЕНИЕ-АНАЛИЗ» с помощью RANGER600.
Технические характеристики
| Параметр |
Ценить |
| перемещение по оси X |
80 мм |
| Ось Y Путешествие |
60 мм |
| Диапазон измерения оси Z |
60 мм |
| Максимальный диаметр инструмента |
50 мм |
| Максимальная длина инструмента |
300 мм |
| Рабочее расстояние |
90 мм |
| Объектив |
0,7–4,5-кратный зум-объектив с помятостью |
| Камера |
Камера HD с разрешением 2 МП/камера HD с разрешением 5 МП (дополнительно) |
| Разрешение линейной шкалы |
0,0001 мм |
| Увеличение |
12,6X~79,2X/25,2X~158,4X (опционально) |
| Поле зрения |
27*20 мм~4,3*3,3 мм/13,5*10 мм~2,3*1,6 мм (опционально) |
| Точность измерения |
X~Y,(2,5+L/100)мкм, L – измеренная длина |
| ПК |
ПК «ВСЕ В ОДНОМ», ОС Windows 10, с 24-дюймовым ЖК-монитором |
| Освещение |
8-секционная светодиодная кольцевая подсветка, контурная подсветка и гибкая вспомогательная подсветка, все программное управление и программирование. |
| Формат ввода |
DXF-файлы |
| Выходной формат |
EXCEL, DXF |

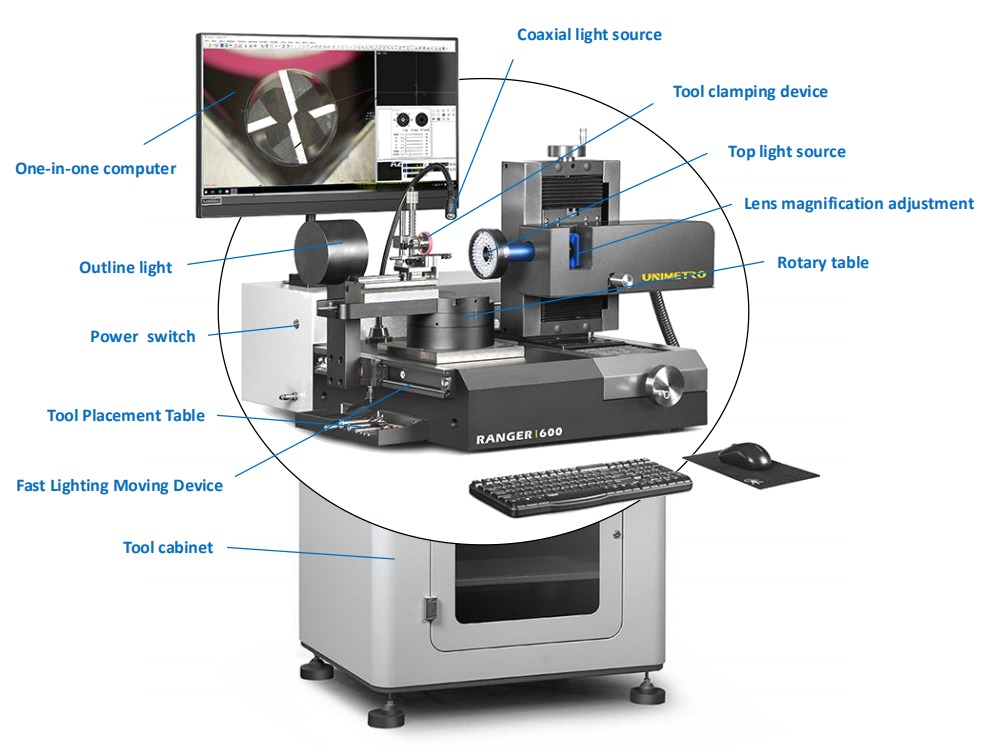

Расширенные возможности дизайна
- Эргономичный дизайн с прочной конструкцией
- Захват и отображение изображений высокой четкости с дополнительным увеличением микроскопа

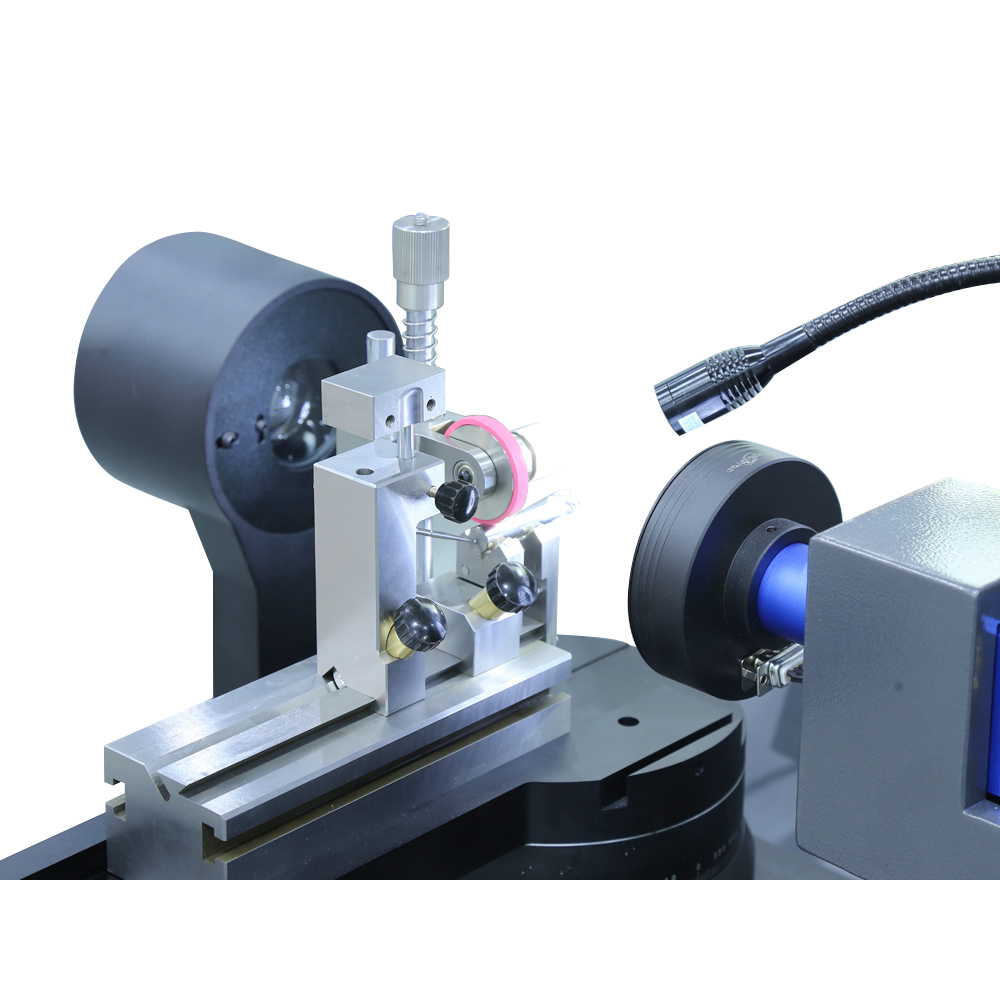

- Стабильный V-образный блок для надежного удержания и выравнивания инструмента.
- Механические фиксированные углы измерения 0° и 90° на поворотном столике
- Высокоточный энкодер на поворотном столе для точного определения угла
- Программируемый светодиодный кольцевой светильник с контурной подсветкой и вспомогательным освещением
- Измерительное программное обеспечение SMARTOOL со специализированными функциями режущего инструмента
- Автоматическое определение края и быстрое измерение угла с помощью сетки.
- Функции сравнения элементов САПР
- Экспорт результатов измерений в файлы EXCEL или CAD.
- ПК-система «ВСЕ В ОДНОМ» для повышения стабильности
Возможности измерения нескольких углов

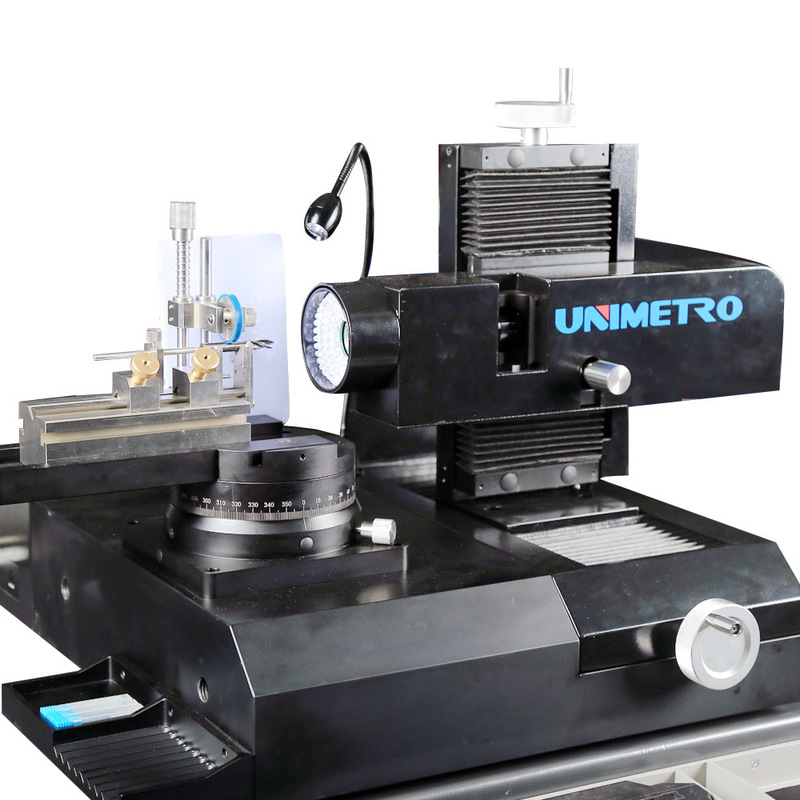

Поворотный стол имеет два механически фиксированных угла (0° и 90°) для точного позиционирования инструмента. Положение 0° позволяет измерить конец инструмента, конец инструмента — центральный вал и конец инструмента — передний угол. Положение 90° облегчает измерение угла спирали, осевого переднего угла, первого заднего угла, второго заднего угла и угла наклона кромки. Дополнительные углы можно точно определить с помощью встроенного энкодера, а показания углов отображаются в программном обеспечении.
Система освещения
Система включает в себя дополнительный источник света с регулируемой яркостью на гибком кронштейне для улучшения локализованного изображения и модуль светодиодного освещения с параллельным световым контуром, который перемещается вдоль оси X для обеспечения оптимального изображения контуров инструмента.
Возможности рабочей станции

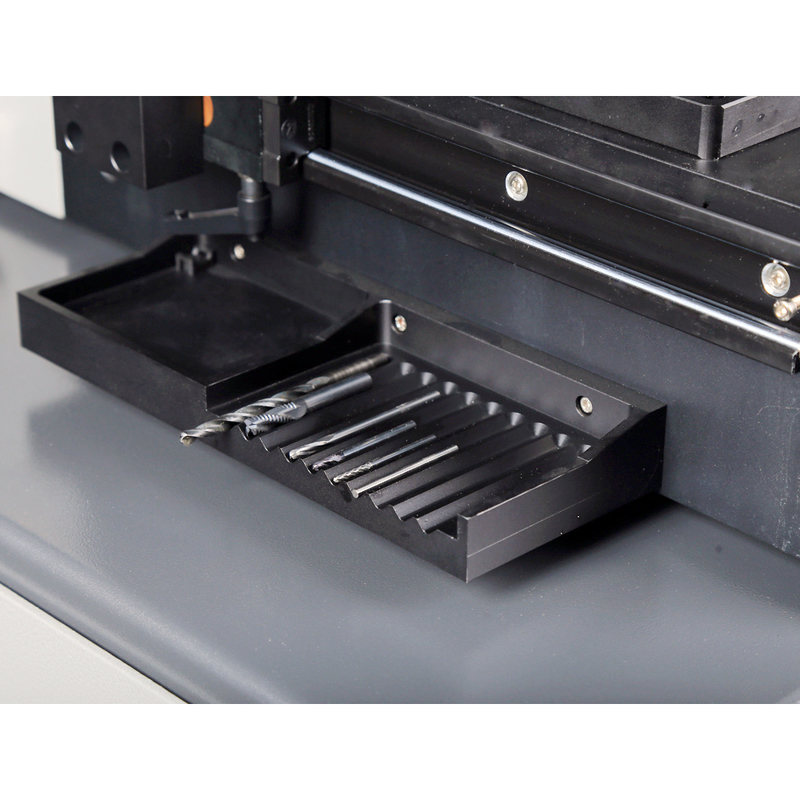

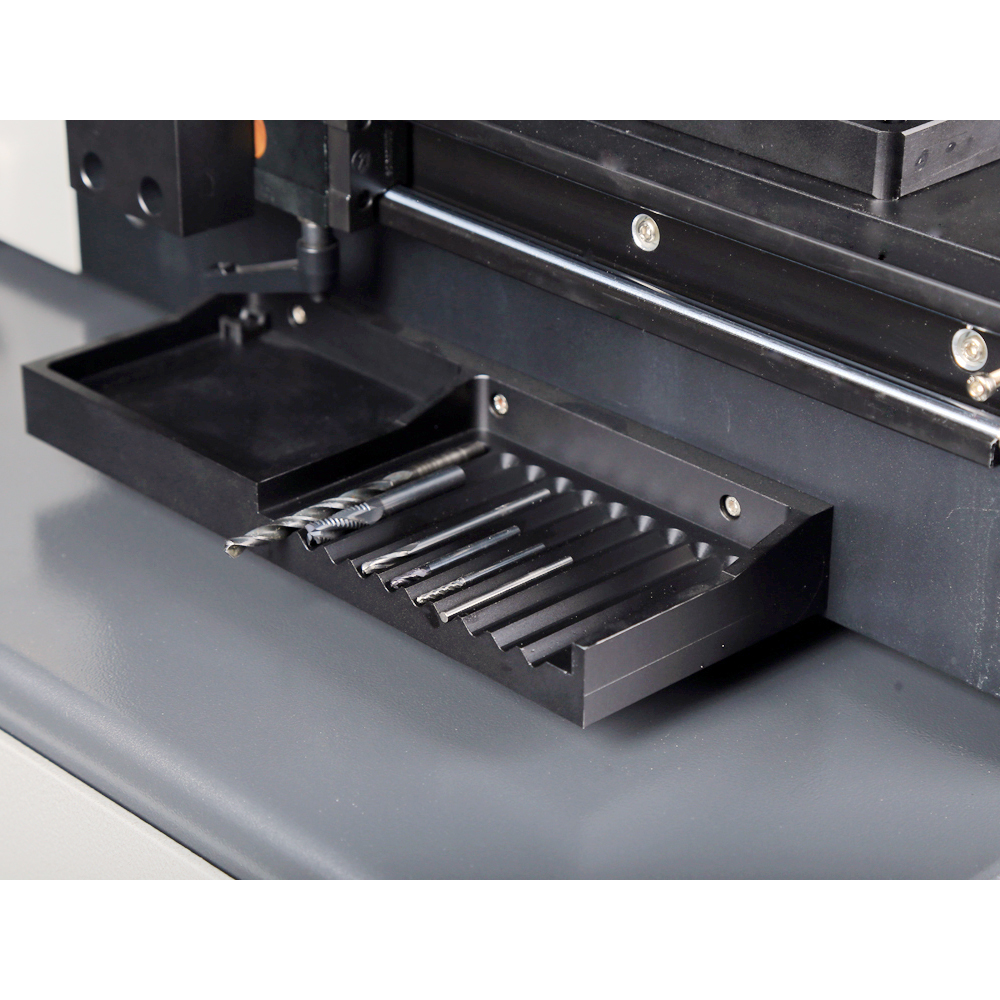

Система включает в себя прочную рабочую станцию с практичным местом для хранения и встроенным многосекционным держателем инструментов для организованной подготовки инструментов.
Измерительное программное обеспечение SMARTOOL
Программное обеспечение для измерения режущих инструментов SMARTOOL разработано на основе высокоточных оптических и цифровых измерительных технологий. Он предлагает интуитивно понятное управление с многочисленными алгоритмами измерения и оценки, специально разработанными для инструментов, изготовленных или заточенных при шлифовании.
Возможности программного обеспечения
- Отображение изображений высокого разрешения с графическим интерфейсом.
- Динамический просмотр кривой обнаружения границ в реальном времени
- Быстрое измерение угла с помощью вращающейся сетки.
- Функция сравнения CAD для оценки геометрии инструмента
- Все функциональные клавиши и панели управления отображаются в окне программного обеспечения.
Измерительные возможности
Система может измерять различные углы и характеристики инструмента, включая угол спирали, осевой передний угол, задние углы, угол наклона кромки, геометрию конца инструмента и многое другое.
О УНИМЕТРО
UNIMETRO — профессиональный производитель метрологии с более чем 10-летним опытом работы, предлагающий высокопроизводительную продукцию по разумным ценам. Мы предоставляем комплексные высокоточные измерительные решения и приветствуем профессиональных партнеров с мировых рынков.
Наши возможности
- Опыт работы в метрологическом производстве более 10 лет
- Полная производственная линия, включая основные оптические компоненты
- Команда специалистов, предлагающая гибкие измерительные решения
- Концепция модульной конструкции, сводящая к минимуму послепродажное обслуживание.
- Передовое инженерное проектирование с использованием 3D-печати и быстрого прототипирования.
- Круглосуточная поддержка команды инженеров
