Измеритель зрения для проверки инструментов с 1-летней гарантией, поддержкой настройки и деревянной упаковкой

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: UNIMETRO
Номер модели: Рейнджер 600
Количество мин заказа: 1
Цена: $22,000
Лучшая цена Контакт
Подробная информация
перемещение по оси X: 80 мм Перемещение по оси Y: 60 мм
Диапазон оси Z: 60 мм Максимальный диаметр инструмента: 50 мм
Максимальная длина инструмента: 300 мм Рабочее расстояние: 90 мм
Тип объектива: 0.7-4.5X согнуло объектив с переменным фокусным расстоянием Разрешение камеры: 2M Pixel HD Camera/5M Pixel HD камера (необязательно)
Разрешение линейной шкалы: 0.0001mm Диапазон увеличения: 12,6x ~ 79,2x/25,2x ~ 158,4x (необязательно)
Поле зрения: 27*20 мм ~ 4,3*3,3 мм/13,5*10 мм ~ 2,3*1,6 мм (необязательно) Точность измерения: X ~ y, (2,5+l/100) мкм, L - измеренная длина
Система ПК: Система с ПК в одном, ОС Windows 10, 24-дюймовый ЖК-монитор система освещения: 8 секций Светодиодный кольцо, контурный свет, гибкий вспомогательный свет
Углы вращения стадии: 0 градусов и 90 градусов
Выделить:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Характер продукции

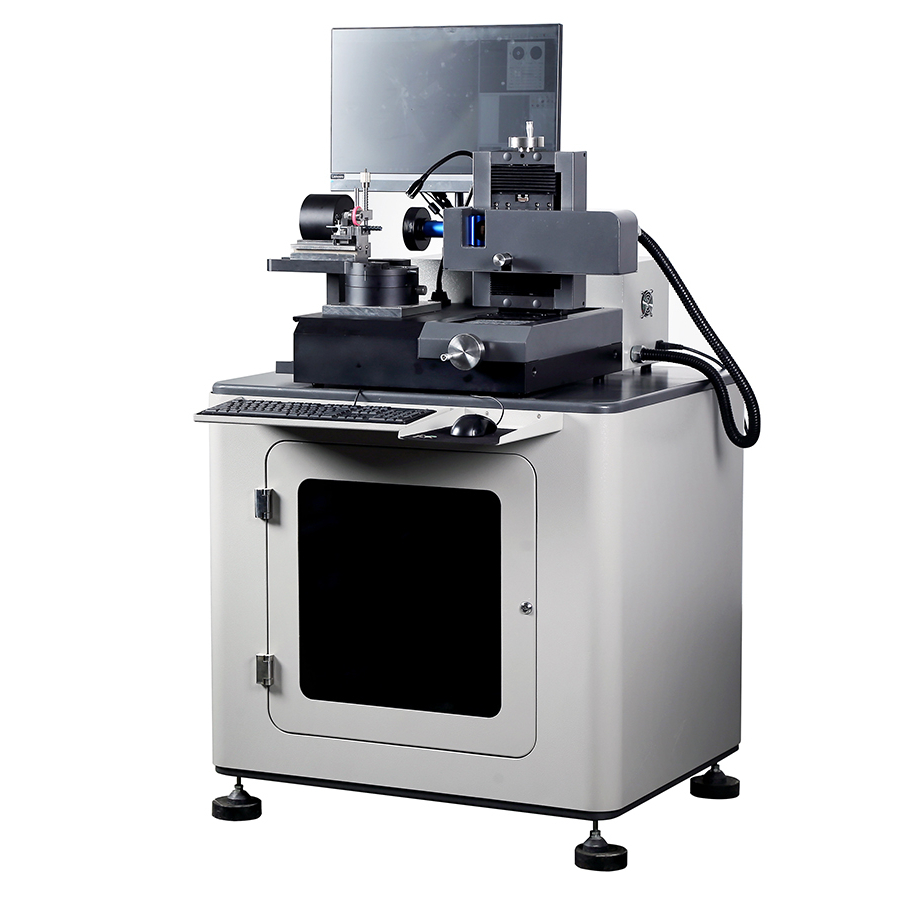

Система проверки фрезерного инструмента - UNIMETRO RANGER600
Применение продукта
Система проверки инструментов UNIMETRO RANGER600 представляет собой универсальную измерительную машину для сверлов, фрезеров и противотоков с гибкой системой освещения.Его компактная конструкция и стабильность делают его подходящим для метрологических помещений, получая проверку, или прямое использование производственной линии.
Конфигурированный с универсальным программным обеспечением SMARTOOL, RANGER600 обеспечивает комплексный контроль специальной геометрии инструмента, от простой проверки внешнего контура до полных измерений угла.Система позволяет упростить процесс PUT-MEASURE-ANALYSE.
Усовершенствованный дизайн
  • Эргономичный дизайн с прочной конструкцией для промышленной среды
  • Получение высококачественного изображения с дополнительными уровнями увеличения микроскопа

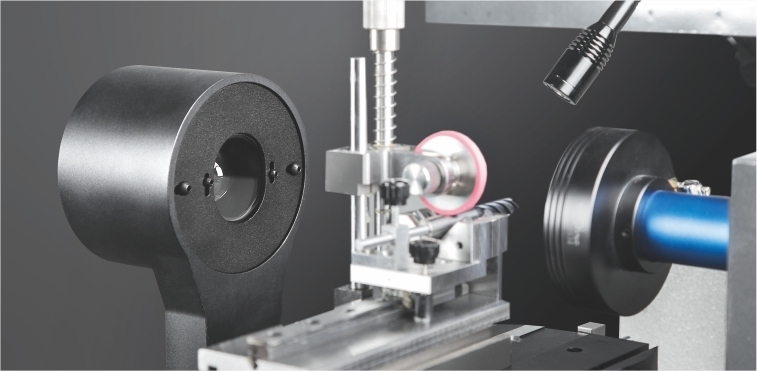

  • Стабильный V-блок для безопасного удержания и выравнивания инструмента
  • Механические фиксированные углы измерения на 0° и 90° на вращающейся ступени
  • Высокоточный встроенный кодер для точной локализации угла
  • Программируемый светодиодный кольцевой свет с контурным и вспомогательным освещением
  • Программное обеспечение SMARTOOL со специализированными функциями измерения режущего инструмента
  • Автоматическое обнаружение краев и возможности сравнения CAD
  • Экспорт результатов в формат Excel или CAD
  • Система ПК "все в одном" для повышения стабильности
Точное измерение угла
Позиция 0° позволяет измерять концы инструмента, центральные валы и передние углы.в то время как положение 90° облегчает углы спиралиДополнительные углы доступны через встроенный кодер с программным отображением в режиме реального времени.
0° Положение измерения
45° Положение измерения
90° Положение измерения
SMARTOOL Функции программного обеспечения для измерений
Интуитивная операция
Дисплей высокого разрешения с графическим интерфейсом и на экране клавишами функции для упрощенной работы.
Динамическое просмотр кривой в реальном времени
Визуализация кривой обнаружения краев в режиме реального времени для интуитивного анализа во время процессов измерений.
Измерение быстрого угла
Поворачиваемая ретикула с углом отображения позволяет быстро сравнивать границы.
Сравнение CAD
Импорт CAD чертежей в качестве ссылки для сравнения с фактической геометрии инструмента для оценки качества.
Измерение способностей
Измерение угла спирали
Измерение осевого переднего угла
Измерения заднего угла
Измерения конца инструмента
Технические спецификации
Параметр Спецификация
Поездка по оси X 80 мм
Ось Y Путешествие 60 мм
Диапазон измерения оси Z 60 мм
Максимальный диаметр инструмента 50 мм
Максимальная длина инструмента 300 мм
Рабочее расстояние 90 мм
Очки 0.7-4.5X вмятанная линза зума
Камера Камера 2M пикселей HD/5M пикселей HD (необязательно)
Разрешение линейного масштаба 0.0001 мм
Увеличение 12.6X~79.2X/25.2X~158.4X (необязательно)
Поле зрения 27*20 мм ~ 4.3*3.3 мм / 13.5*10 мм ~ 2.3*1.6 мм (необязательно)
Точность измерений X~Y,(2,5+L/100) μm, L - измеренная длина
ПК Система ПК "Все в одном", ОС Windows 10, с 24 дюймовым ЖК-монитором
Освещение 8 секций светодиодного кольцевого света, контурного света и гибкого вспомогательного света
Формат ввода Файлы DXF
Формат вывода EXCEL, DXF
Дополнительные особенности

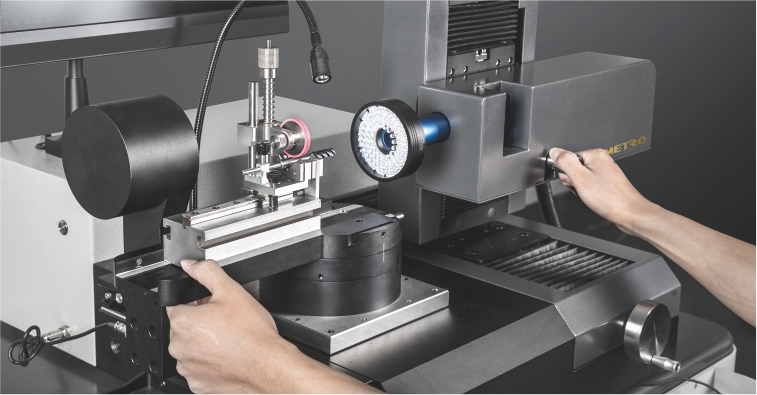

Вспомогательный свет свободного угла
Снижаемый дополнительный свет на гибкой руке обеспечивает локальное улучшение изображения для точных измерений.

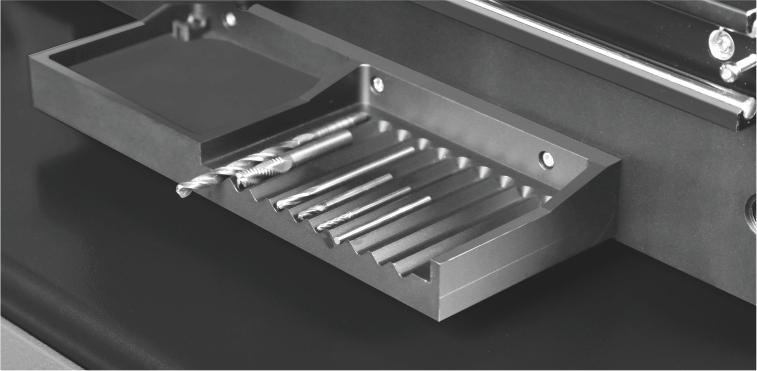

Интегрированный держатель инструмента
Многосекционный держатель инструмента поддерживает инструменты организованными и готовыми к измерению.

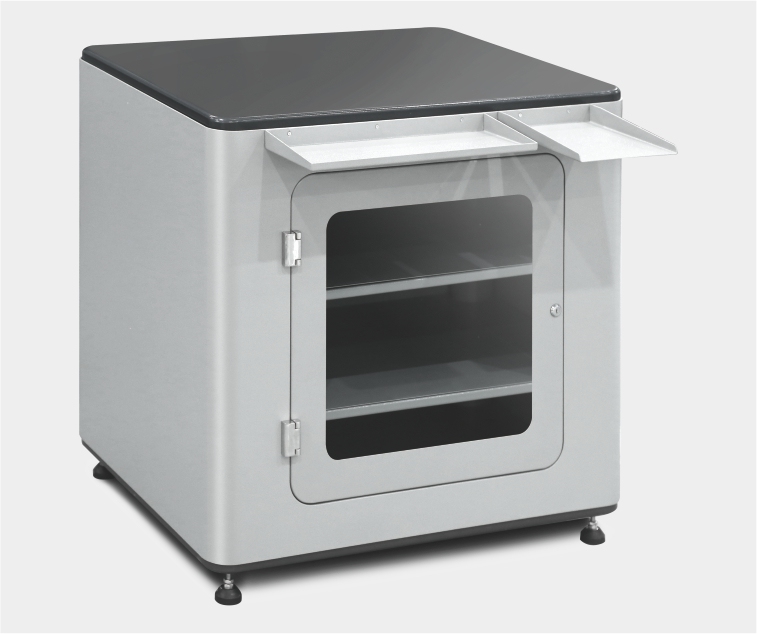

Устойчивый основной стол
Твердая рабочая станция с практичным хранилищем для материалов и принадлежностей.

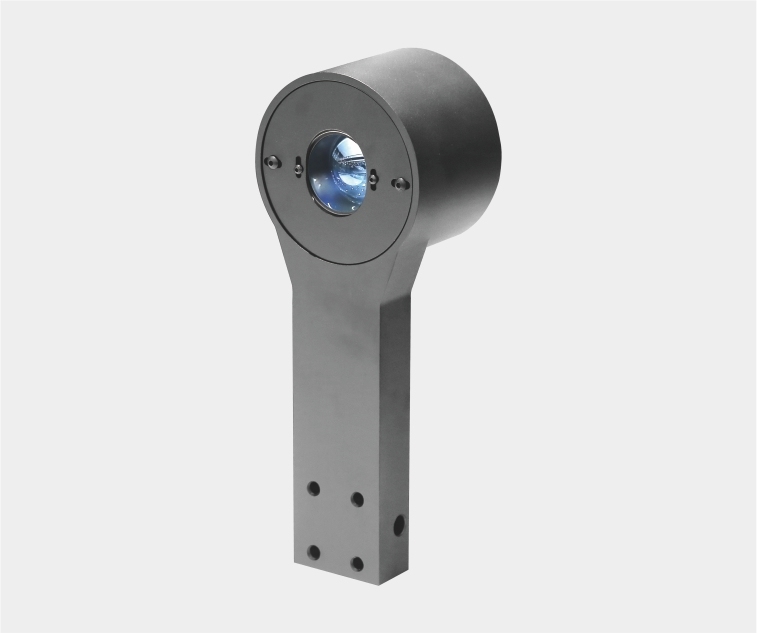

Контурный световой модуль
Параллельный световой модуль обеспечивает оптимальную визуализацию краев при измерении контуров инструмента.
О ЮНИМЕТРО
Обладая более чем 10-летним опытом в области метрологии, UNIMETRO производит высокопроизводительные изделия для измерений по конкурентоспособным ценам.Мы приветствуем глобальных партнеров и предоставляем всестороннюю маркетинговую и техническую поддержку.
Наши производственные способности
Помимо машин измерения зрения и CMM, наша производственная линия включает в себя основные компоненты оптической метрологии: контроллеры VMM, системы линз, камеры, линейные весы и специализированные светильники.
Поддержка клиентов
Наша специализированная команда предоставляет гибкие решения измерений с минимальными требованиями к послепродажному обслуживанию, благодаря нашим стабильным модульным конструкциям, которые снижают затраты на обучение и обслуживание партнеров.
Ресурсы инженерного проектирования
  • Твердые конструкции с анализом FE
  • Системы AutoCAD/CAM и Pore
  • Промышленные возможности 3D-печати
  • Быстрое создание прототипов с концепции
  • Поддержка инженерной команды 24 часа в сутки
