Главная страница > Продукция> Микротвердомер> UNIMETRO RANGER600 Инструментальная инспекция VMM с разрешением 0,0001 мм, Win10 & 24 "LCD

UNIMETRO RANGER600 Инструментальная инспекция VMM с разрешением 0,0001 мм, Win10 & 24 "LCD

UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD
UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: UNIMETRO
Номер модели: Рейнджер 600
Количество мин заказа: 1
Цена: $15,600-22,000
Лучшая цена Контакт
Подробная информация
перемещение по оси X: 80 мм Перемещение по оси Y: 60 мм
Диапазон оси Z: 60 мм Максимальный диаметр инструмента: 50 мм
Максимальная длина инструмента: 300 мм Рабочее расстояние: 90 мм
Тип объектива: 0.7-4.5X согнуло объектив с переменным фокусным расстоянием Разрешение камеры: 2M Pixel HD Camera/5M Pixel HD камера (необязательно)
Разрешение линейной шкалы: 0.0001mm Диапазон увеличения: 12,6x ~ 79,2x/25,2x ~ 158,4x (необязательно)
Поле зрения: 27*20 мм ~ 4,3*3,3 мм/13,5*10 мм ~ 2,3*1,6 мм (необязательно) Точность измерения: X ~ y, (2,5+l/100) мкм, L - измеренная длина
Система ПК: Система с ПК в одном, ОС Windows 10, 24-дюймовый ЖК-монитор Тип освещения: 8 секций Светодиодный кольцо, контурный свет, гибкий вспомогательный свет
Формат входного сигнала: DXF файлы Выходной формат: Excel, dxf
Выделить:

Windows 10 OS Tool Inspection System

,

24 LCD Monitor Vision Measurement Machine

,

Linear Scale Resolution 0.0001mm VMM Machine

Характер продукции

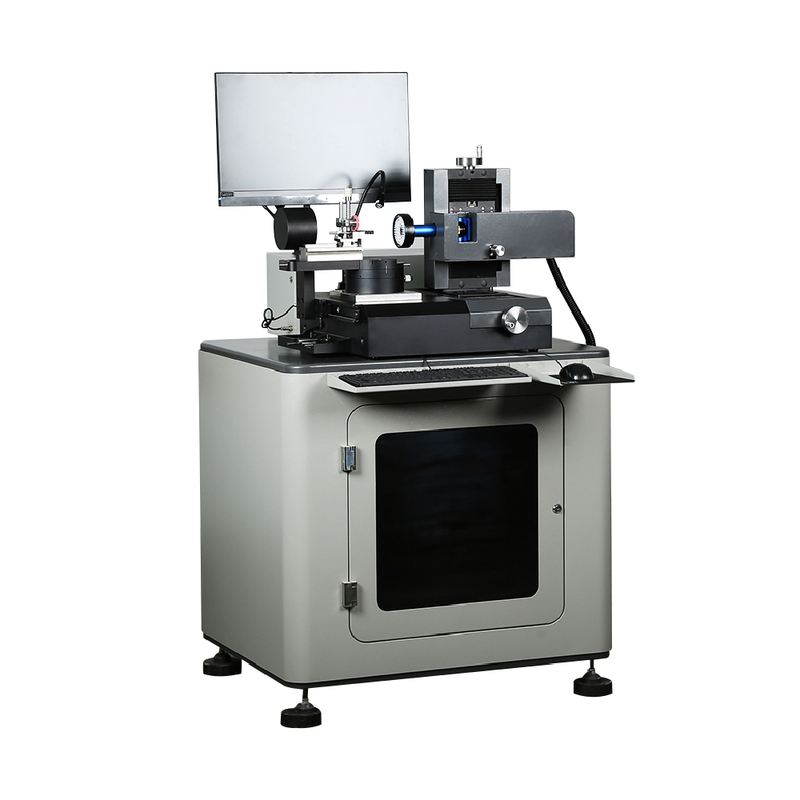

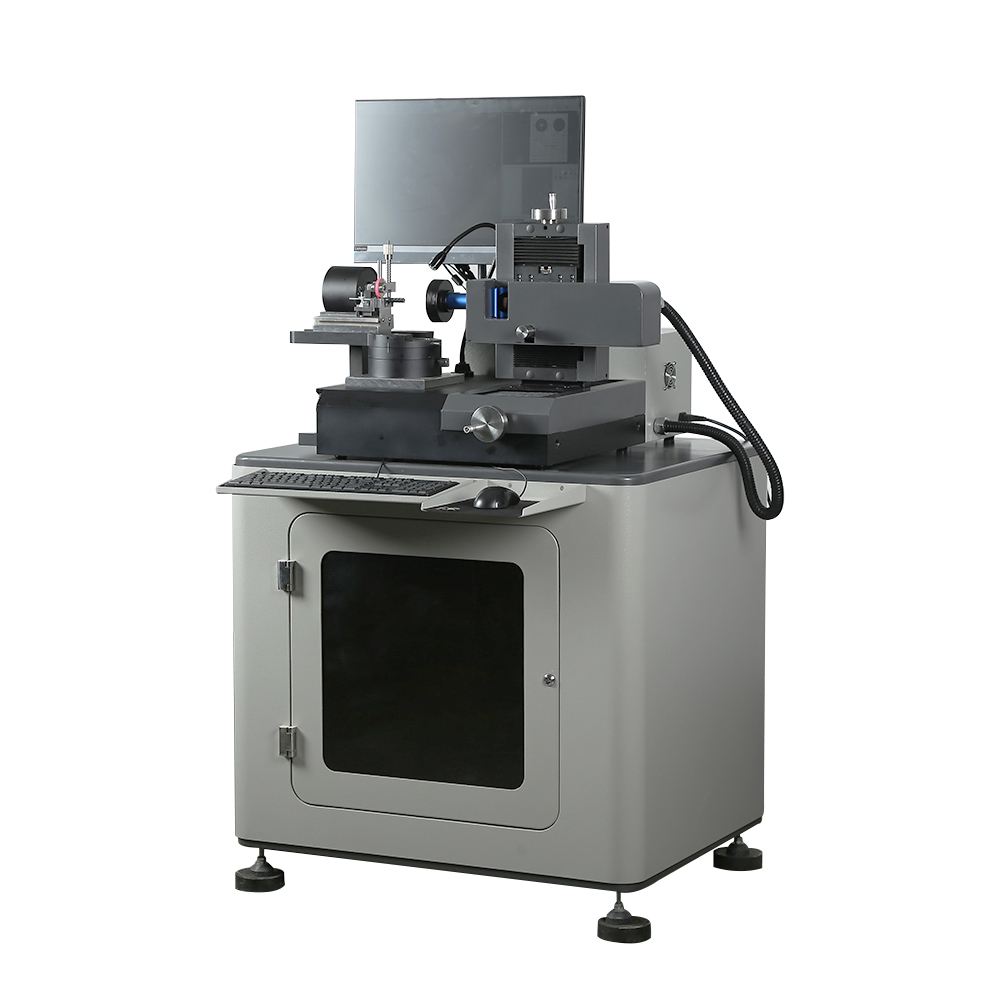

Система контроля инструментов UNIMETRO RANGER600
Универсальный измерительный станок для сверл, фрез и зенковок с гибкой системой подсветки. Компактный дизайн и высокая стабильность делают его подходящим для метрологических помещений, приемочного контроля или непосредственного использования в производстве.

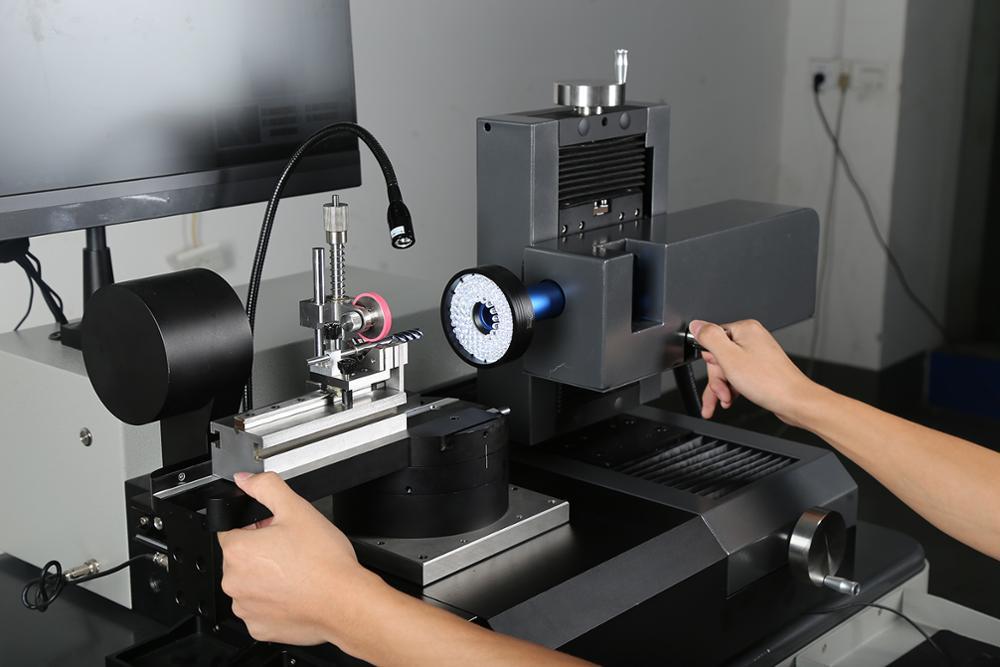

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measurement interface
Ключевые особенности
  • Универсальное измерительное программное обеспечение SMARTOOL для всех металлорежущих инструментов.
  • Процесс измерения «ПУТ-ИЗМЕРЕНИЕ-АНАЛИЗ»
  • Компактная и устойчивая конструкция для универсального размещения.
  • Полный контроль геометрии специального инструмента
Технические характеристики
перемещение по оси X 80 мм
Ось Y Путешествие 60 мм
Диапазон измерения оси Z 60 мм
Максимальный диаметр инструмента 50 мм
Максимальная длина инструмента 300 мм
Рабочее расстояние 90 мм
Объектив 0,7–4,5-кратный зум-объектив с помятостью
Камера Камера HD с разрешением 2 МП/камера HD с разрешением 5 МП (дополнительно)
Разрешение линейной шкалы 0,0001 мм
Увеличение 12,6X~79,2X/25,2X~158,4X (опционально)
Точность измерения X~Y,(2,5+L/100)мкм, L – измеренная длина
ПК ПК «ВСЕ В ОДНОМ», ОС Windows 10, с 24-дюймовым ЖК-монитором

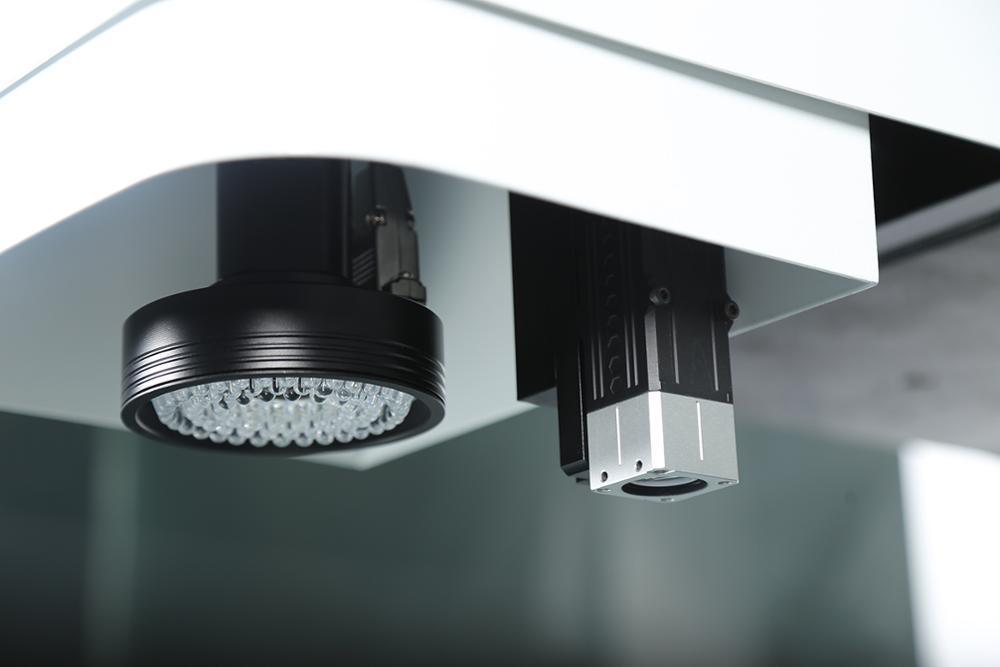

Освещение 8-секционная светодиодная кольцевая подсветка, контурная подсветка и гибкая вспомогательная подсветка
Расширенные возможности дизайна
  • Эргономичный дизайн и прочная конструкция
  • Захват изображения высокой четкости с дополнительным увеличением микроскопа

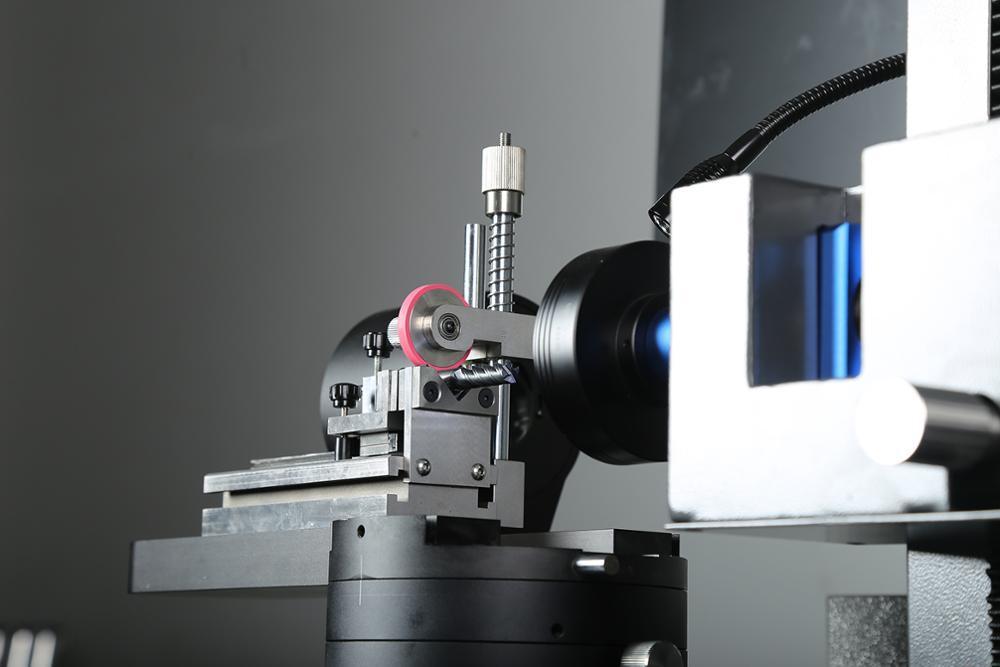

  • Стабильный V-образный блок для удержания и выравнивания инструмента.
  • Механические фиксированные углы измерения (0° и 90°)
  • Высокоточный встроенный энкодер в поворотном столе
  • Программируемая светодиодная система освещения.
  • Измерительное программное обеспечение SMARTOOL с автоматическим обнаружением кромок
  • Быстрый вывод в файлы EXCEL или CAD.
Возможности измерения нескольких углов
Поворотный стол имеет механические фиксированные углы в положениях 0° и 90°. Встроенный энкодер обеспечивает точное определение угла для измерений, включая:
0 degree measurement position 90 degree measurement position
Измерительное программное обеспечение SMARTOOL
Разработан на основе высокоточных оптических и цифровых измерительных технологий и предлагает многочисленные алгоритмы измерения и оценки специально для шлифовальных инструментов.
Возможности программного обеспечения
SMARTOOL software interface Dynamic real-time curve view
  • Графический интерфейс управления с дисплеем высокого разрешения.
  • Динамический просмотр кривой обнаружения границ в реальном времени
  • Быстрое измерение угла с помощью сетки
  • Функция сравнения CAD для оценки геометрии инструмента
Возможности измерения
Helix angle measurement Axial front angle measurement First rear angle measurement
О УНИМЕТРО
Профессиональный производитель метрологического оборудования с более чем 10-летним опытом, предлагающий высокопроизводительную продукцию по разумным ценам и всестороннюю поддержку.
Наш сервис
  • Круглосуточная онлайн-поддержка по нескольким каналам.
  • Быстрая доставка со склада
  • Гарантия 1 год с бесплатными обновлениями программного обеспечения.
  • Техническое обучение для инженеров
  • Индивидуальные решения для тестирования
  • Установка и инструкция на месте
