Главная страница > Продукция> Измерительная машина видение> Система визуального измерения с ЧПУ серии HP для контроля полупроводниковых компонентов на микронном уровне

Система визуального измерения с ЧПУ серии HP для контроля полупроводниковых компонентов на микронном уровне

HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection
HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection
HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: серия лошадиных сил
Количество мин заказа: 1 комплект
Цена: обсуждаемый
Упаковывая детали: Деревянный корпус + вакуумный пакет
Время доставки: 15 ~ 20 дней
Условия оплаты: LC,D/A,D/P,T/T,Western Union,
Поставка способности: 5 комплектов в месяц
Лучшая цена Контакт
Подробная информация
Модель: Серия HE Название продукта: Полностью автоматический прибор для измерения изображений (с фиксированным гентри) - HP442
Повторяемость: 1,5 мкм Точность: 1,6+л/200ум
Разрешение линейной шкалы: 00,5 мм (0,1 мм по желанию) Измеренный режим: Полностью автоматический
поддерживать: OEM, ODM, настройка Сценарий применения: Лаборатория/промышленность
Гарантия: 12 месяцев Вес (кг): 560
Точность повторяемости (мкм): 1,5
Выделить:

Измеритель зрения с использованием ЦПУ серии HP

,

машины для проверки полупроводниковых компонентов

,

точное измерение зрения на микроновом уровне

Характер продукции

Видеоизмерительная машина с ЧПУ серии HP — прецизионный контроль полупроводниковых компонентов на микронном уровне
Обзор продукта

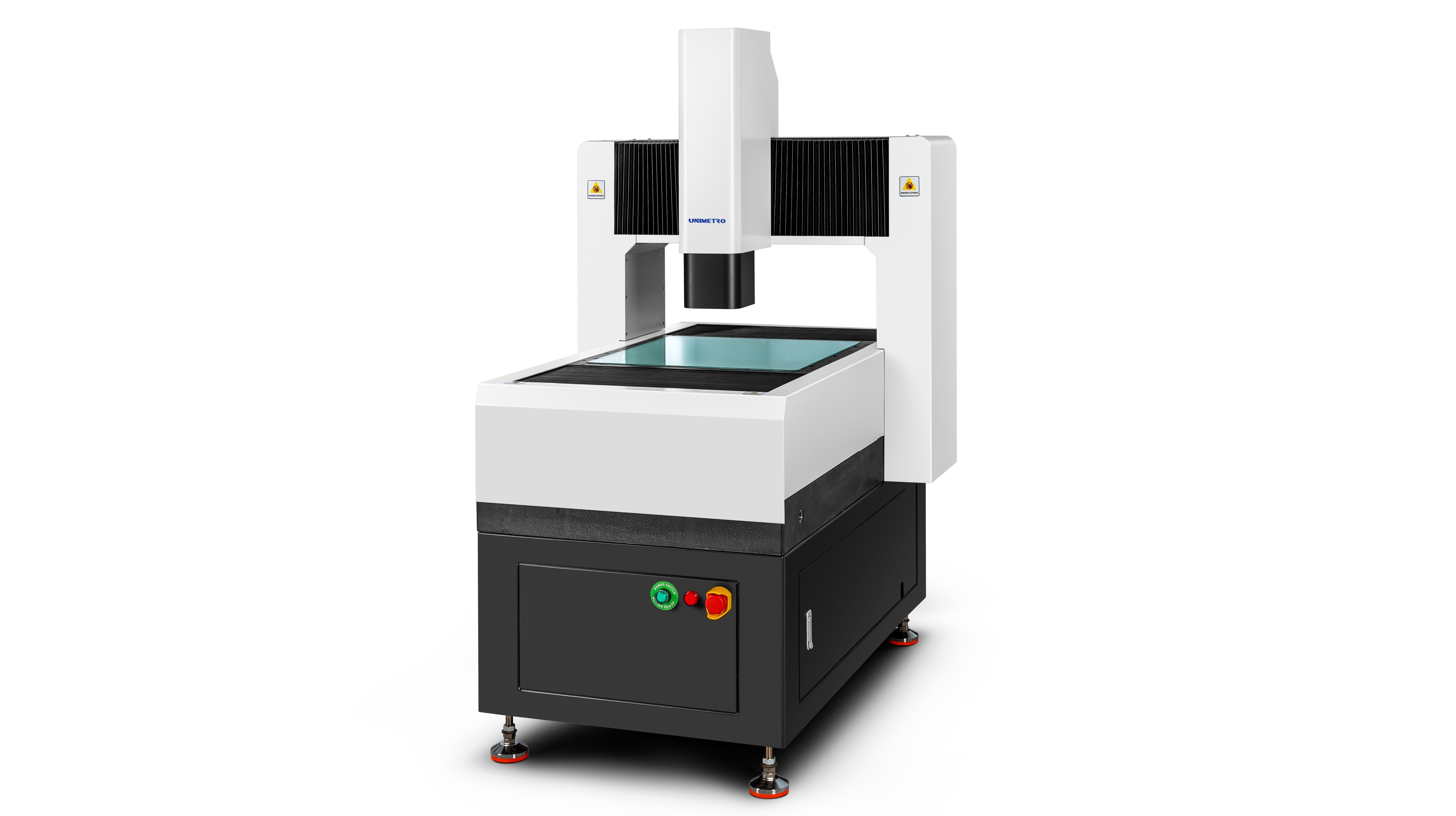

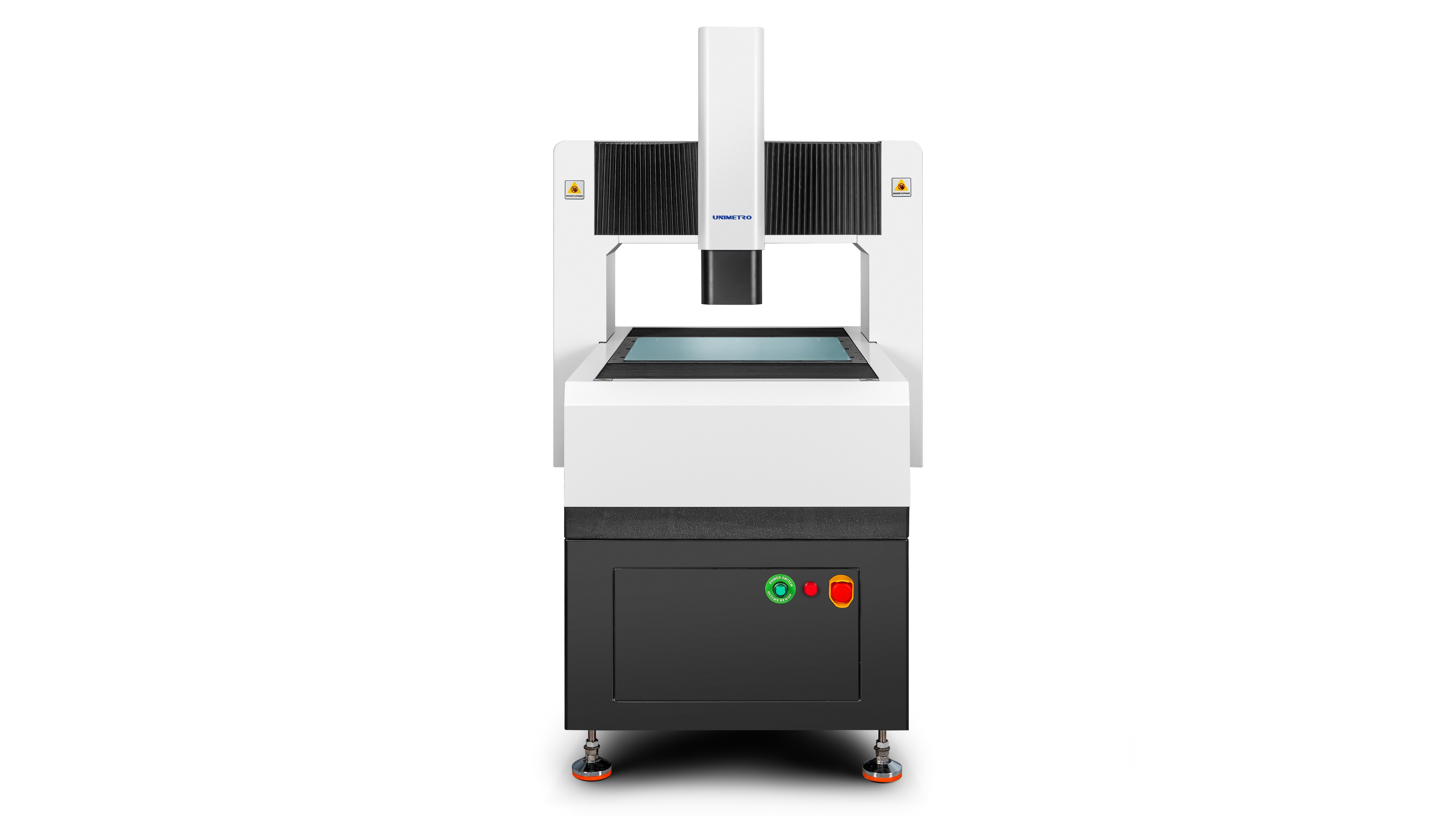

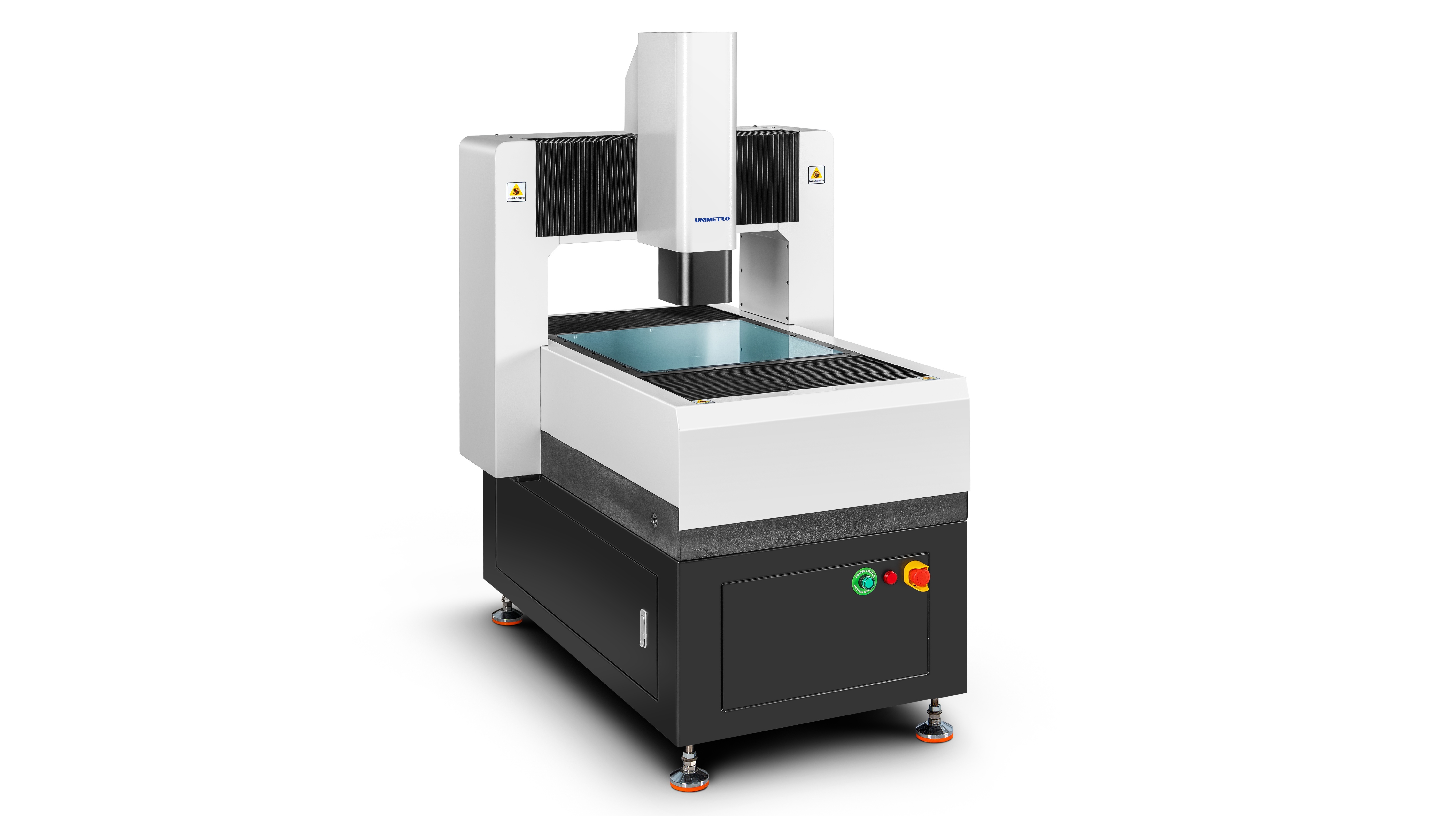

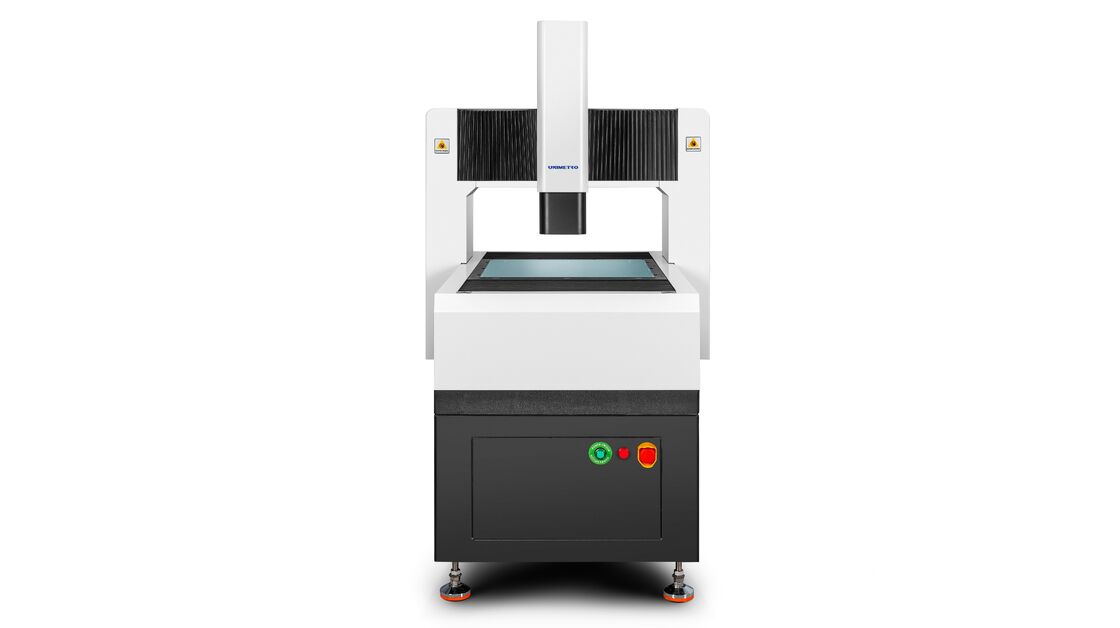

HP442 — Полностью автоматический прибор для измерения изображений (с фиксированным портальным типом)
HP: High-Precision (Высокая точность). Основными особенностями станков с фиксированным порталом являются высокая точность и полная автоматизация. «HP» в этом контексте обозначает портальную машину как «бесконтактный автоматический оптический прецизионный контрольно-измерительный прибор микронного уровня». Это помогает повысить общую точность производства и производительность для клиентов.
HP Series CNC Vision Measuring Machine
Технические характеристики
Модель HP 442 HP662 HP872
Размеры (мм) (X*Y*Z) 920*1200*1600 1120*1400*1600 1320*1600*1600
Диапазон измерения (мм) (X*Y*Z) 400*400*200 600*600*200 800*700*200
Точность (мкм) 1,6 +л/200 1,6 +л/200 1,6 +л/200
Повторяемость (мкм) 1,5 1,5 1,5
Вес (кг) 560 860 1600
Дополнительные характеристики
  • Разрешение:0,5 мкм (опционально 0,1 мкм)
  • Камера:Цветная ПЗС-камера промышленного класса.
  • Объектив:1x-10x (переменное увеличение)
  • Увеличение:20X–200X (зависит от модели камеры)
  • Увеличение видео:18~195X (зависит от модели камеры)
  • Расстояние работы:85 мм
  • Освещение:Программируемый поверхностный свет, светодиодный нижний параллельный свет (опция: коаксиальный свет)
  • Система привода:ЧПУ-управление, линейный привод; Джойстик, управление мышью с клавиатуры
  • Разрешение линейной шкалы:0,1 мкм
Приложения
Пластиковые детали Металлические детали Штамповочная форма Резиновая часть Электронная часть PCBA часть Часть шестерни
Vision measuring machine applications
Ключевые особенности
Конструкция с высокой жесткой структурой
  • Полностью закрытая рамная подвижная мостовая конструкция с фиксированной измерительной деталью, обеспечивающая большую несущую способность и отличные характеристики перемещения.
  • Технология анализа методом конечных элементов, интегрированная в механическую конструкцию, обеспечивает высокую жесткость и точность конструкции.
  • Основание из гранита класса 000 обладает высокой прочностью, устойчивостью к коррозии и превосходной стабильностью.
  • Рабочий стол для обработки поверхности оксидом алюминия для быстрого и гибкого управления действиями, долговечности и эстетики.
Высокоточная конфигурация
  • Линейка с открытой решеткой RENISHAW с разрешением 0,5 мкм для высокой точности и стабильности

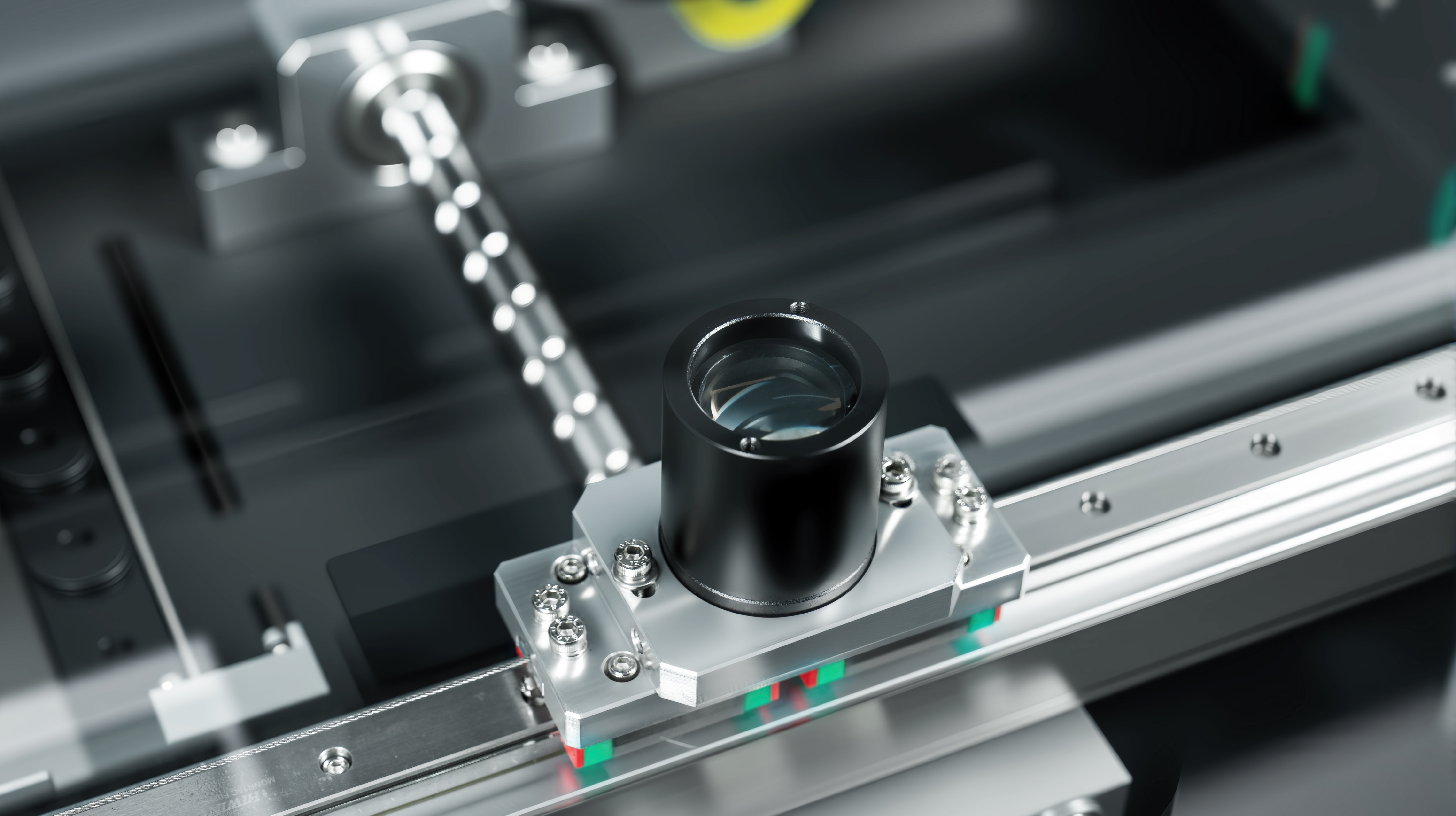

  • Прецизионная линейная направляющая, шариковый винт шлифовального станка и серводвигатель переменного тока обеспечивают стабильность точности позиционирования.
  • Цветная цифровая камера Giga с разрешением 2 Мпикс. для четкого наблюдения и стабильных измерений.
  • 6,5-кратный оптический объектив высокого разрешения с точным автоматическим зумом и быстрой калибровкой пикселей

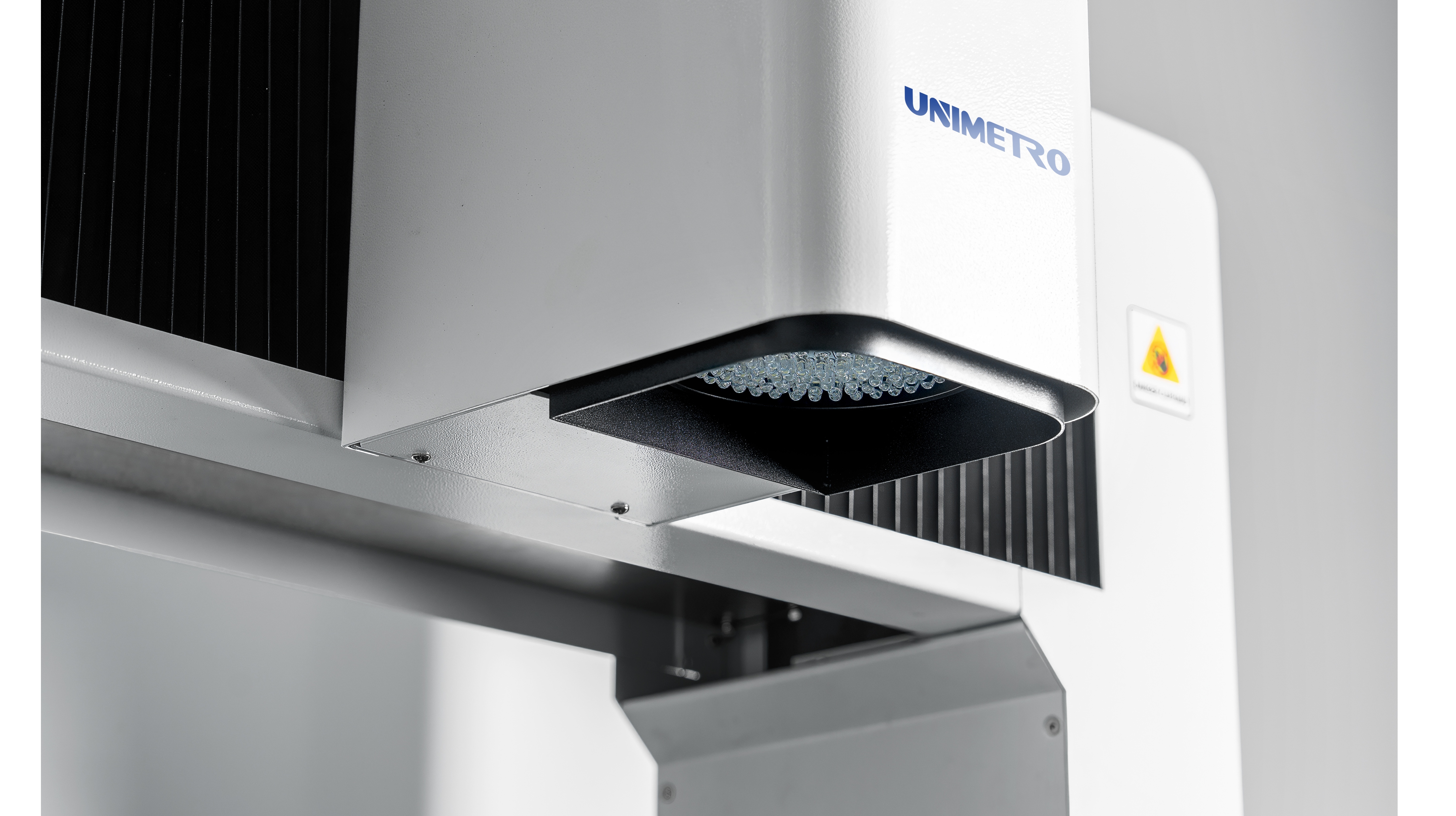

  • Программируемый 5-кольцевой 8-зонный светодиодный поверхностный источник света с параллельной системой светодиодных контурных источников света и интеллектуальной 256-ступенчатой ​​регулировкой яркости.
  • Полноосевое управление с ЧПУ с серводвигателем переменного тока с замкнутым контуром
Дополнительный мультисенсор для 3D-измерений
Большой видеоизмерительный прибор портального типа серии HE может быть оснащен различными 3D-датчиками для комплексных 2D/3D-композитных измерений. Он также может быть оснащен бесконтактными датчиками, такими как зонд и лазер. Поддерживает полную серию кронштейнов датчиков RENSHAW, что позволяет пользователям выполнять автоматическое преобразование полномасштабных измерений на одном устройстве, что значительно повышает производительность.
Информация о компании
Visual Measurement Machine facility Visual Measurement Machine production Visual Measurement Machine technology Visual Measurement Machine quality control
Наши клиенты и агенты
Visual Measurement Machine clients Visual Measurement Machine agents
Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
В2: Чем в основном занимается ваша компания?
A2: В основном мы производим видеоизмерительные машины, координатно-измерительные машины, приспособления CMM и VMM и т. д.
В3: Как выбрать подходящую спецификацию?
A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик.
В4: принимаете ли вы индивидуальное обслуживание?
А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и мы значительно улучшили некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции.
