HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components
HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components
HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components
Основная информация
Место происхождения: Гуандун, Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: серия лошадиных сил
Количество мин заказа: 1 комплект
Цена: обсуждаемый
Упаковывая детали: Деревянный корпус + вакуумный пакет
Время доставки: 15 ~ 20 дней
Условия оплаты: LC, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 5 комплектов в месяц
Лучшая цена Контакт
Подробная информация
Модель: Серия HE Название продукта: Полностью автоматический прибор для измерения изображений (с фиксированным гентри) - HP442
Повторяемость: 1,5 мкм Точность: 1,6+л/200ум
Линейное разрешение масштаба: 00,5 мм (0,1 мм по желанию) Измеренный режим: Полностью автоматический
Поддерживать: OEM, ODM, настройка Сценарий применения: Лаборатория/промышленность
Гарантия: 12 месяцев Вес (кг): 560
Точность повторяемости (мкм): 1,5
Выделить:

HP Series CNC vision measuring machine

,

semiconductor component inspection machine

,

micron-level precision vision measurement

Характер продукции

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components
Product Overview

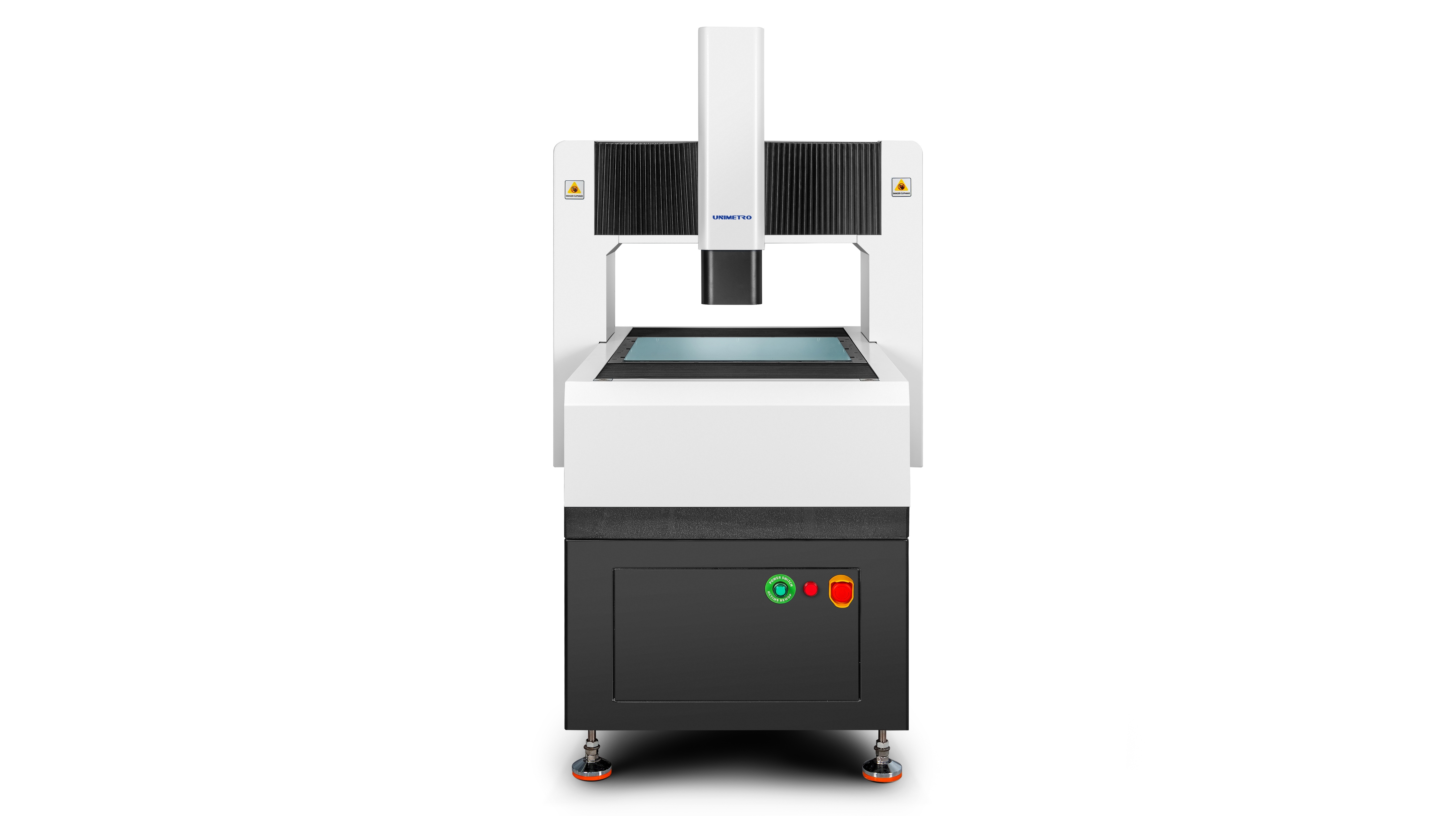

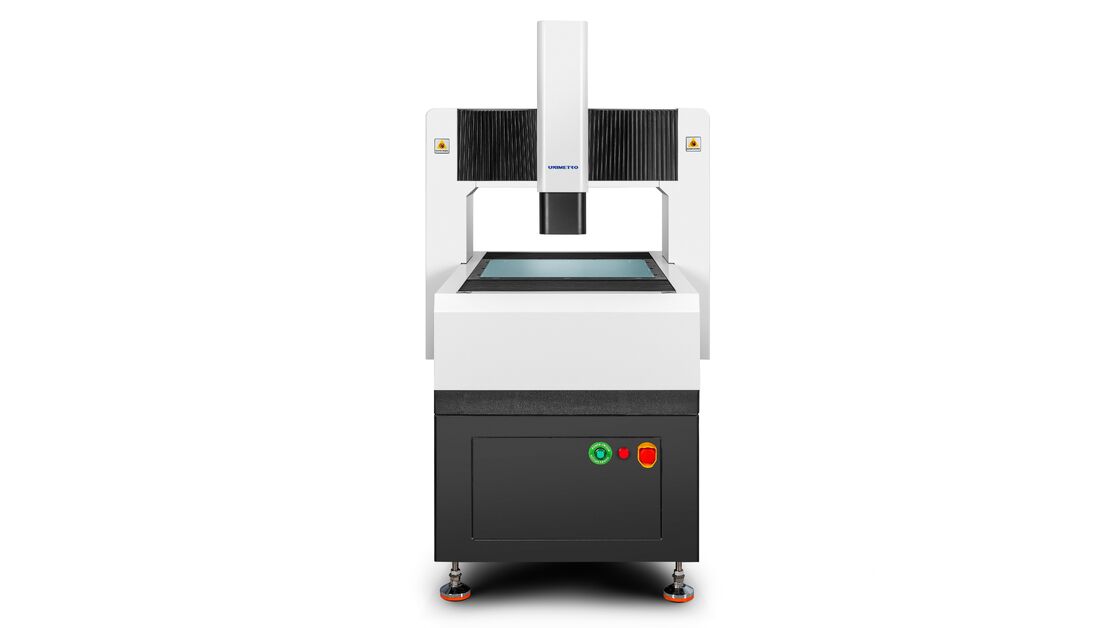

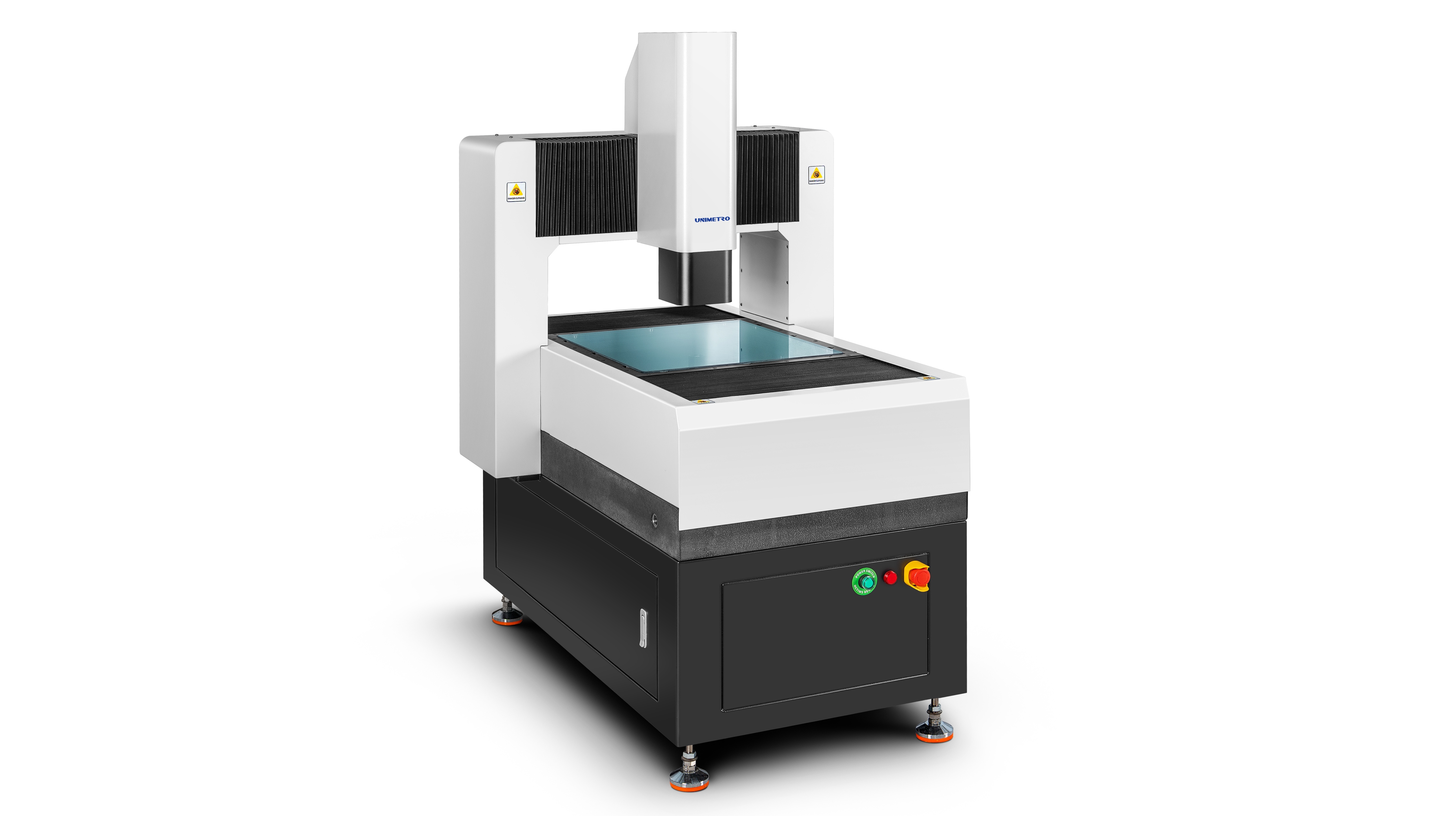

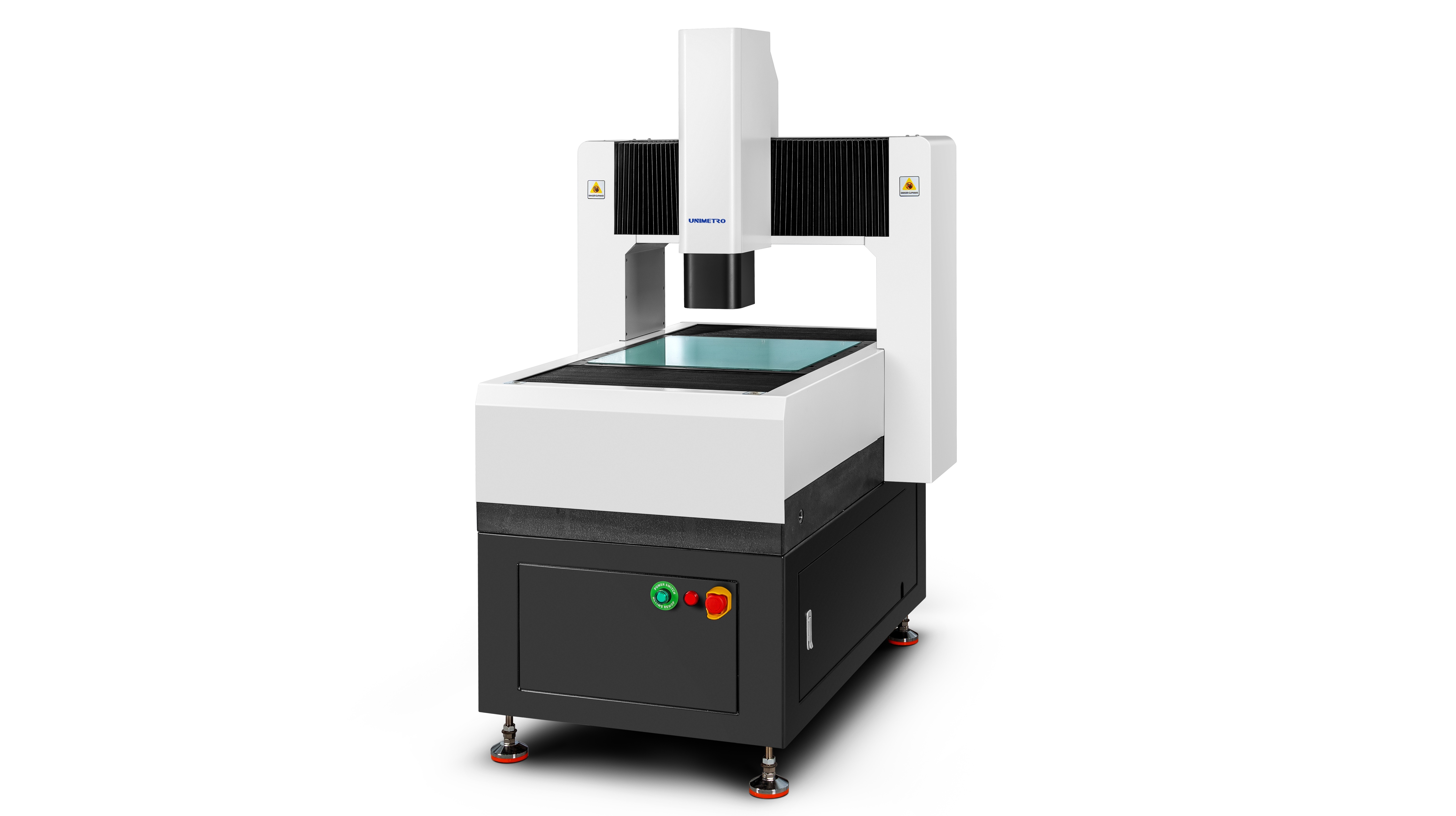

HP442 - Fully Automatic Image Measuring Instrument (Fixed Gantry Type)
HP: High-Precision (High Precision). The main features of the fixed gantry machine are high precision and full automation. "HP" in this context refers to the gantry machine as a "micron-level non-contact automatic optical precision inspection instrument". It helps to enhance the overall production accuracy and productivity for customers.

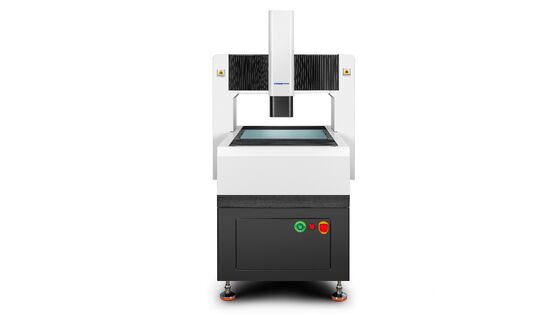

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 0
Technical Specifications
Model HP 442 HP662 HP872
Dimensions (mm) (X × Y × Z) 920×1200×1600 1120×1400×1600 1320×1600×1600
Measuring range (mm) (X × Y × Z) 400×400×200 600×600×200 800×700×200
Accuracy (μm) 1.6 +L/200 1.6 +L/200 1.6 +L/200
Repeatability (μm) 1.5 1.5 1.5
Weight (kg) 560 860 1600
Additional Specifications
  • Resolution: 0.5μm (0.1μm optional)
  • Camera: Industrial-grade color CCD camera
  • Lens: 1x-10x (Variable magnification)
  • Magnification: 20X - 200X (varies by camera model)
  • Video Magnification: 18~195X (varies by camera model)
  • Work Distance: 85mm
  • Illumination: Programmable surface light, LED bottom parallel light (optional: coaxial light)
  • Drive System: CNC control, linear motor drive; Joystick, mouse keyboard control
  • Linear Scale Resolution: 0.1μm
Applications
Plastic parts Metal parts Stamping mold Rubber part Electronic part PCBA part Gear part
HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 1
Key Features
High Rigid Structure Design
  • Whole closed frame moving bridge structure with fixed measuring workpiece, providing large bearing capacity and excellent motion performance
  • Finite element analysis technology integrated into mechanical design for high rigidity and precision structure
  • Grade 000 granite base with high strength, corrosion resistance and excellent stability
  • Aluminum oxide surface treatment worktable for fast, flexible action control, durability and aesthetics
High Precision Configuration
  • RENISHAW open grating ruler with 0.5μm resolution for high precision and stability

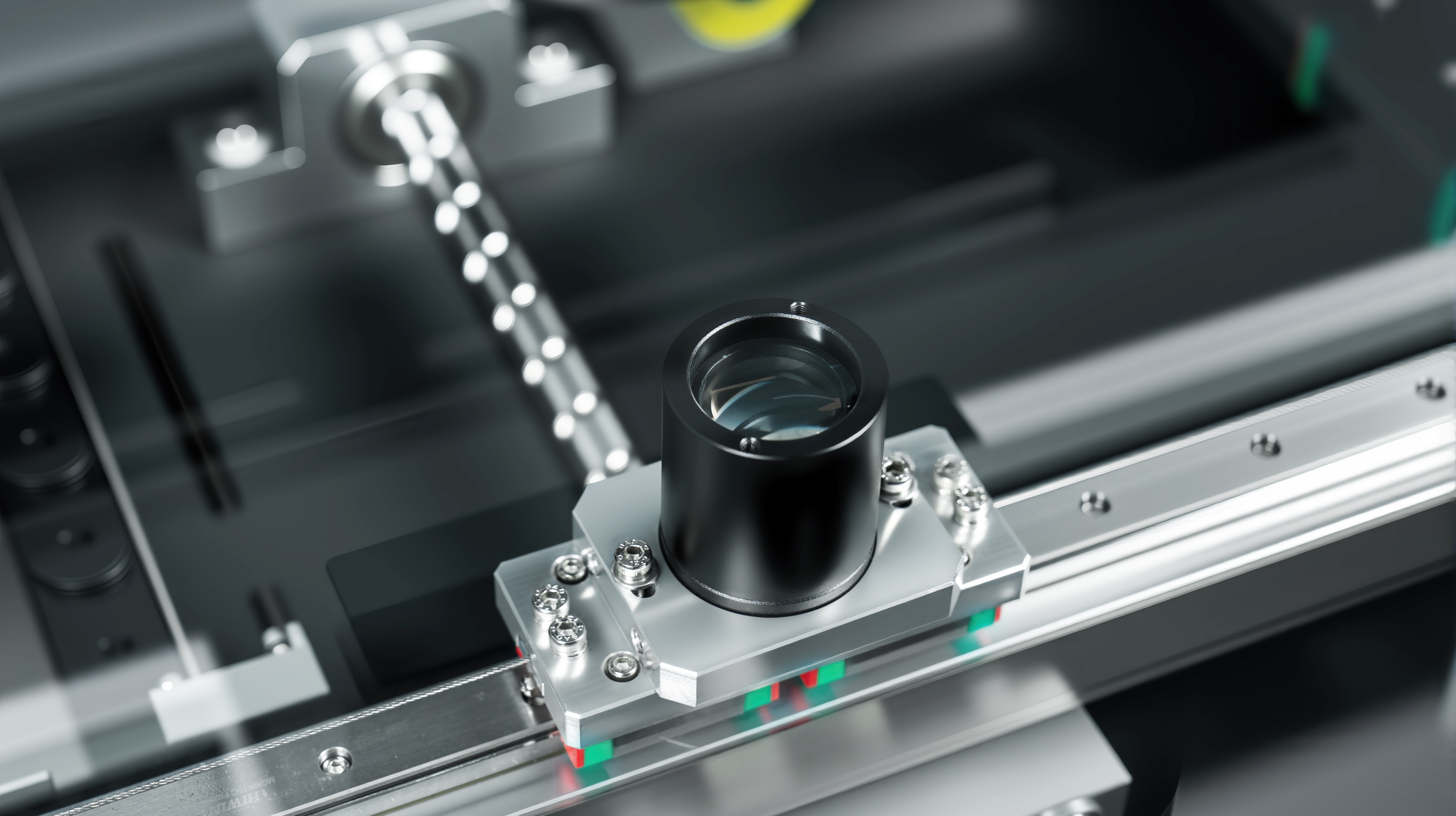

  • Precision linear guide rail, ball screw of grinder and AC servo motor ensure positioning accuracy stability
  • 2M pixel high-definition color Giga digital camera for clear observation and stable measurement
  • 6.5x high-definition optical lens with accurate automatic zoom and fast pixel calibration

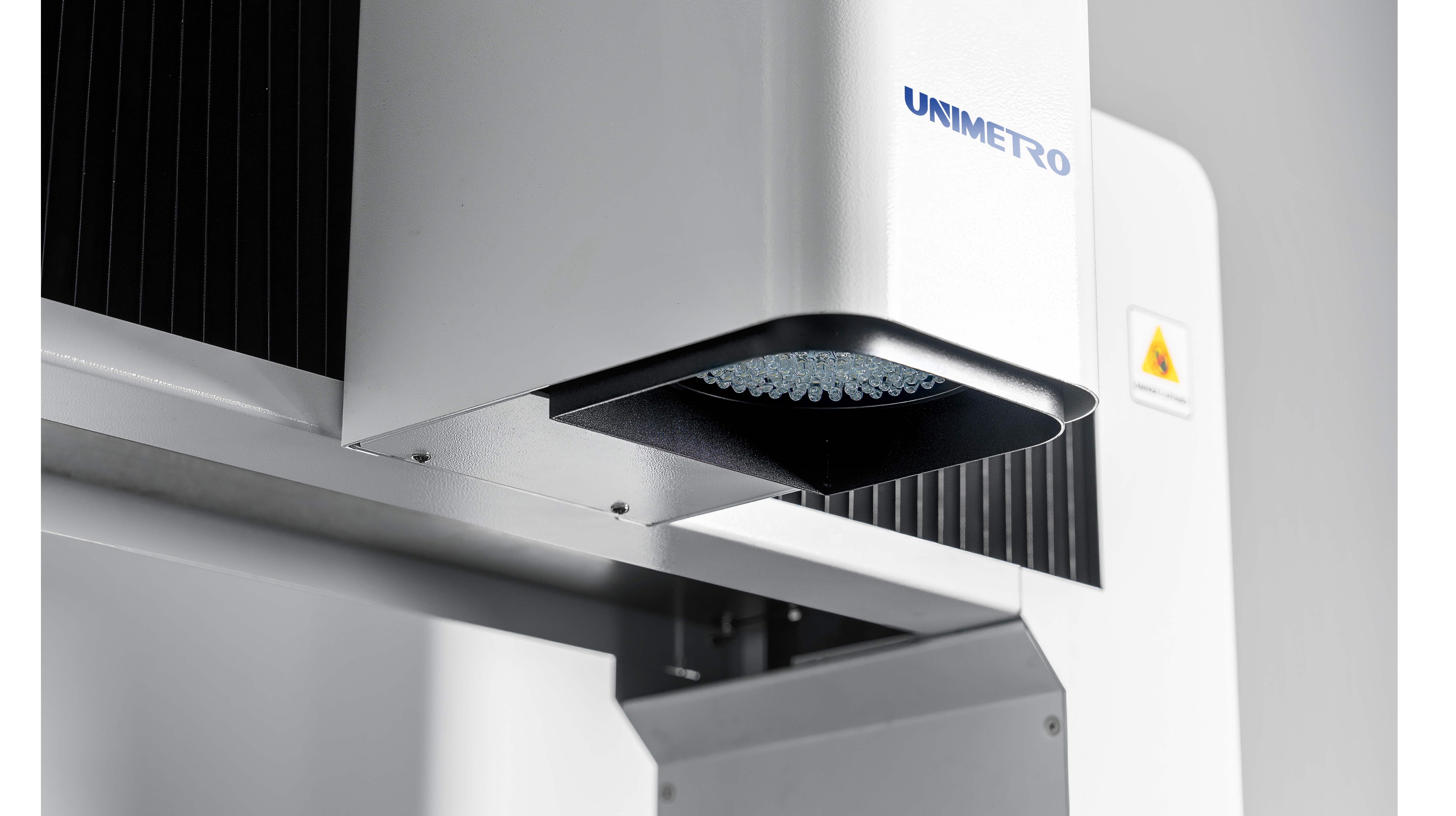

  • Programmable 5-ring 8-zone LED surface light source with transmission parallel LED contour light source system and intelligent 256 level brightness adjustment
  • Full axis CNC control with AC full closed loop servo motor drive
Optional Multi-Sensor for 3D Measurement
HE series large gantry type vision measuring instrument can be equipped with a variety of 3D sensors for comprehensive 2D/3D composite measurement. It can also be equipped with non-contact sensors such as probe and laser. Supports RENSHAW full series of probe bracket, enabling users to complete automatic transformation of full-scale measurement on one device, greatly improving productivity.
Company Information
HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 2 HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 3 HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 4 HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 5
Our Clients & Agents
HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 6 HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components 7
Frequently Asked Questions
Q1: Are you a factory or trading company?
A1: We are a factory and giving you the quickest reply in 24 hours.
Q2: What's your company mainly in?
A2: We are mainly produce Vision measuring machine, Coordinate measuring machine, CMM & VMM fixtures etc.
Q3: How to Choose the Appropriate Specification?
A3: As long as you tell us variety and size of product to be measured, our professional team would advise you of measuring instrument of suitable specifications.
Q4: Do you accept customized service?
A4: Be sure! We can provide not only typical machines, but also the machines customized to customer's needs.
Q5: What is your warranty period?
A5: Our product warranty period is 1 year. Our product quality is very stable, and we have improved a lot on some breakable parts. You can rest assured of our product quality.
