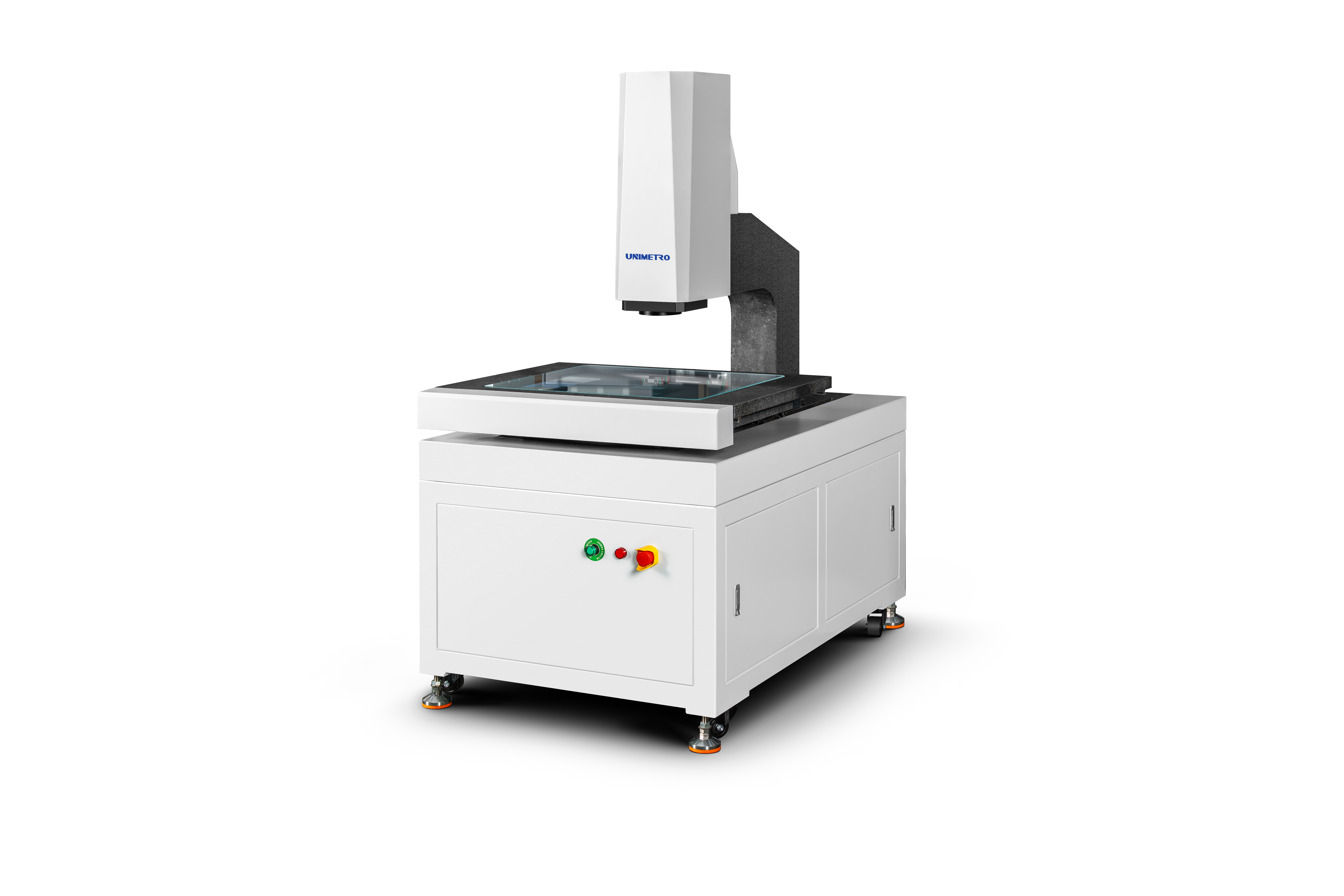

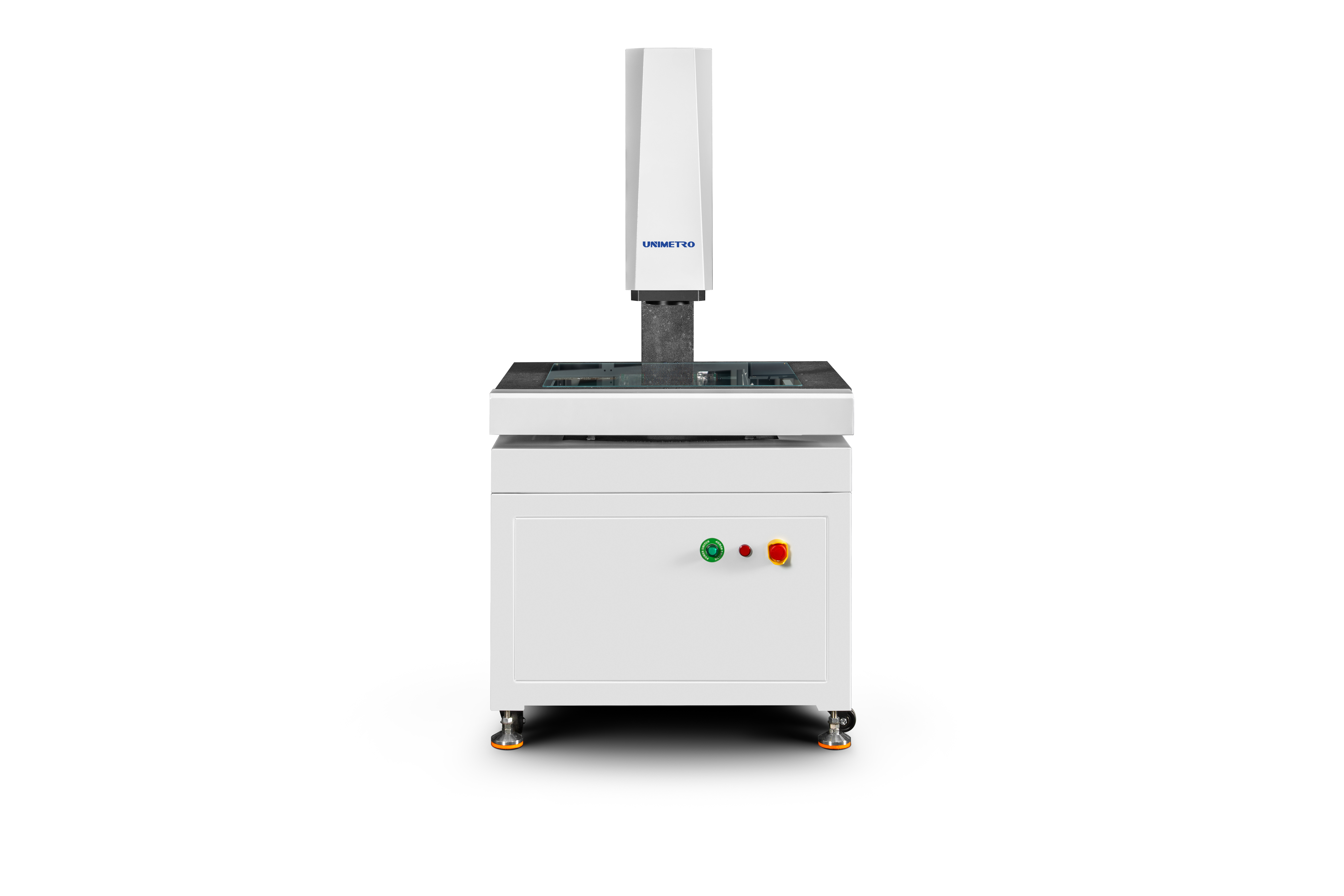

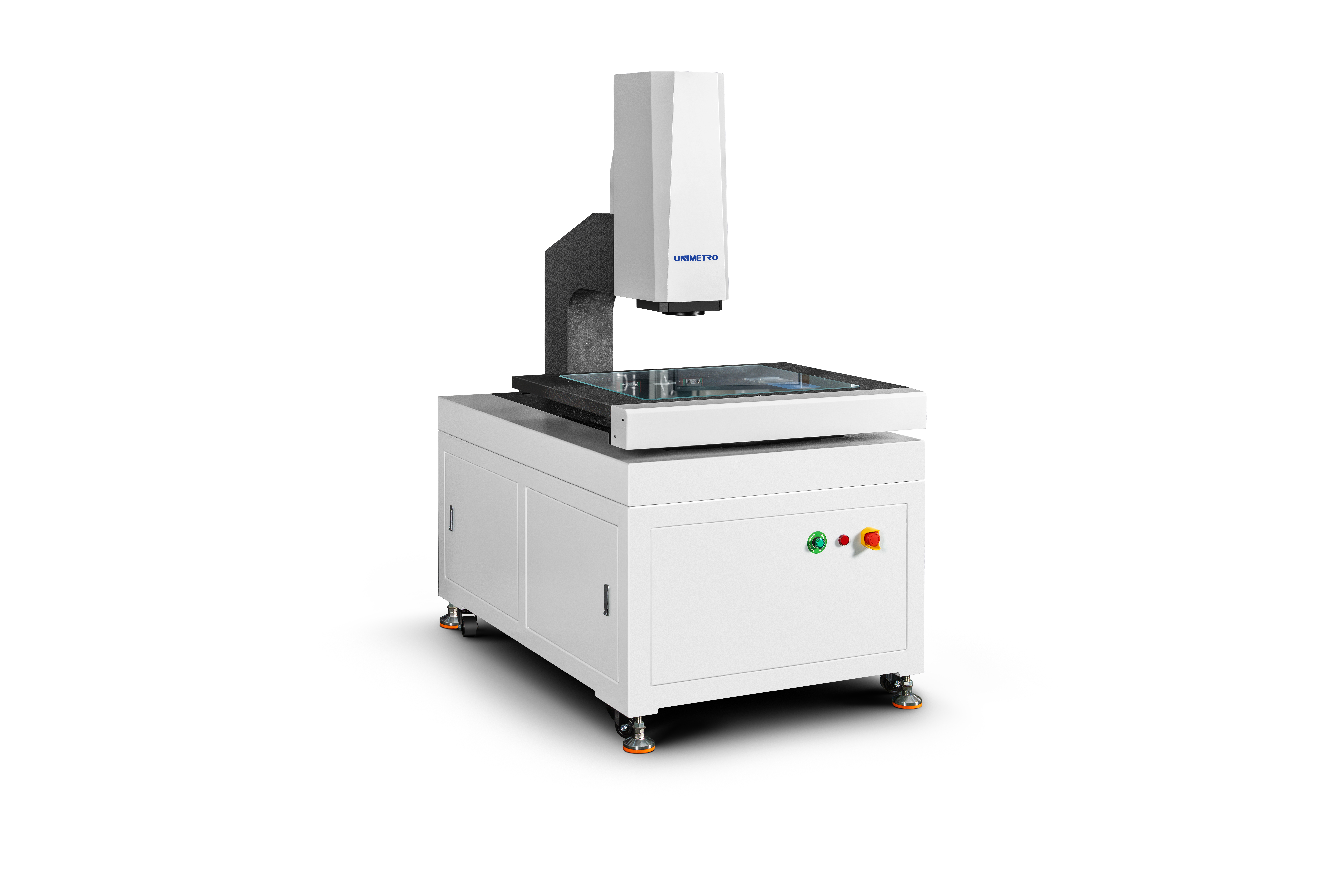

SV-серия полноавтоматическая измерительная машина с многоосевой базой разрешения для точности массы заготовки

Серия MARB-SV представляет собой высокопроизводительный полностью автоматический инструмент измерения изображения на рабочем столе из мрамора с высокой конфигурацией с превосходным разрешением и более быстрой скоростью обработки.Эта фиксированная система типа порта (HP442) предлагает надежную функциональность и расширенную конфигурацию, позволяющий трехосновое полностью автоматическое программируемое обнаружение.

Для повторных измерений тяжелых деталей он включает в себя память, обучение,и функции автоматической программирования, что позволяет быстро и точно измерять в режиме реального времени на месте.высокая эффективность, и долговечность для контроля качества в крупномасштабных, сложных производственных отраслях.

• Разрешение: 0,5 мкм (0,1 мкм необязательно)
• Камера: промышленный цвет CCD
• Объектив: 1x-10x переменное увеличение
• Увеличение: 20X - 200X (различается в зависимости от модели камеры)
• Рабочее расстояние: 85 мм
• Освещение: Программируемый поверхностный свет, светодиодный нижний параллельный свет (коаксиальный свет необязателен)
• Система привода: управление CNC, линейный двигатель; джойстик, мышь, клавиатура
• Разрешение линейного масштаба: 0,1 мкм

• Структура движущегося моста с фиксированным измерительным деталем, обеспечивающая большую грузоподъемность и отличные характеристики движения
• Технология анализа конечных элементов, интегрированная в механическую конструкцию для высокой жесткости и точности
• Гранитная основание класса 000 с высокой прочностью, коррозионной стойкостью и отличной стабильностью
• Рабочий стол для обработки поверхности оксида алюминия для быстрого, гибкого управления действием, долговечности и эстетики

• RENISHAW открытый решетчатый линейка с разрешением 0,5 мкм для высокой точности и стабильности
• Точная линейная проводная рельса, шаровой винтовой мельницы и сервомотор переменного тока обеспечивают точность позиционирования системы
• 2M пикселя цвет высокой четкости Giga цифровой фотоаппарат для четкого наблюдения и стабильного измерения
• 6.5x оптическая линза высокой четкости с точным автоматическим зумом и быстрой калибровкой пикселей
• Программируемый 5-кольцевой 8-зоновый светодиодный поверхностный источник света и параллельная система светодиодного контурного источника света с интеллектуальной регулировкой яркости на 256 уровней
• Управление полноосновым ЧПУ с сервомоторным приводом с переключателем полной замкнутой цепи

Зрительный измерительный прибор HE серии с большим портом может быть оснащен различными 3D-датчиками для комплексного измерения 2D / 3D-композитов.Поддерживает бесконтактные датчики, включая зонды и лазерные системы, и RENSHAW полная серия зондные скобки, позволяющие автоматическую трансформацию для полномасштабного измерения на одном устройстве для максимизации производительности.
