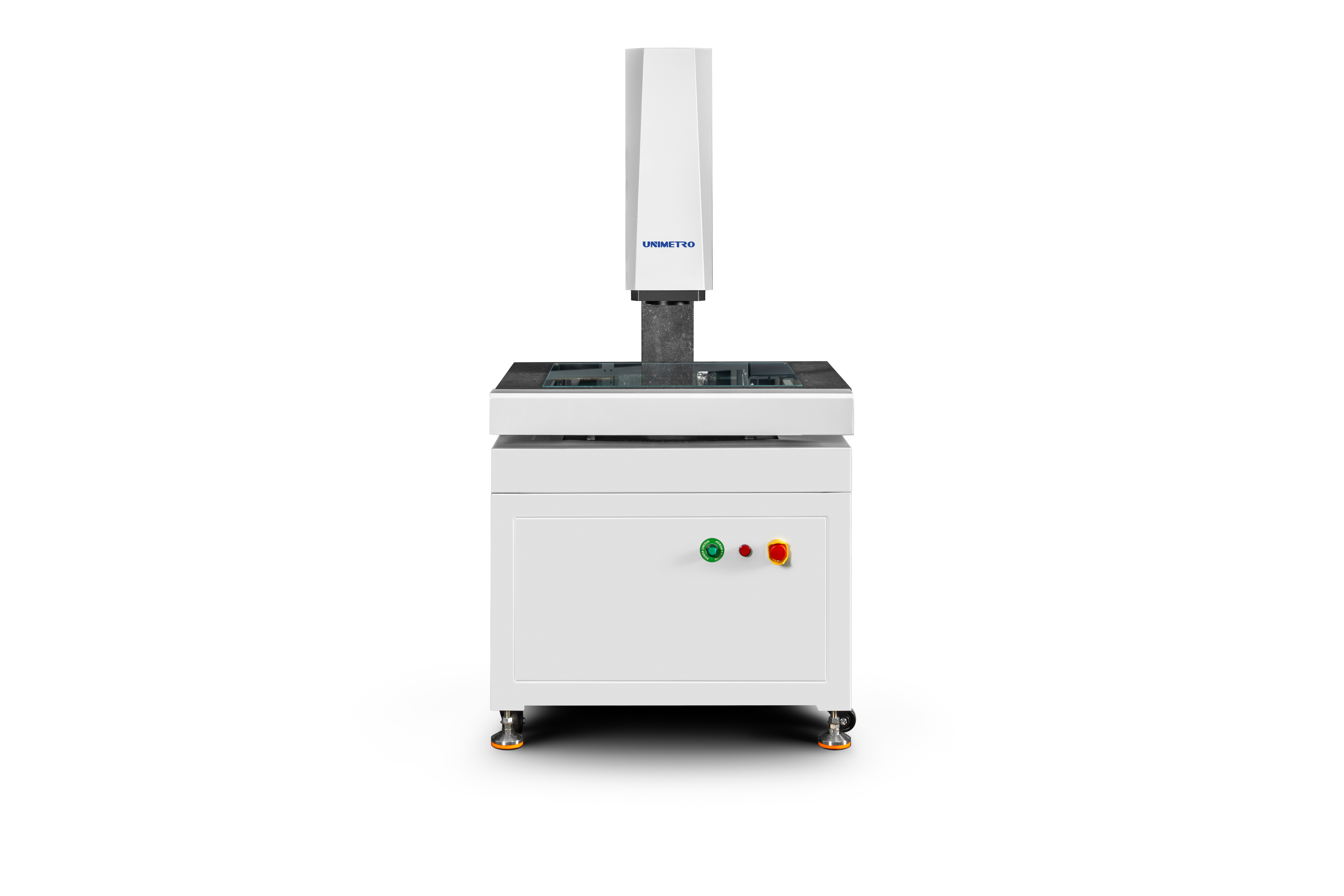

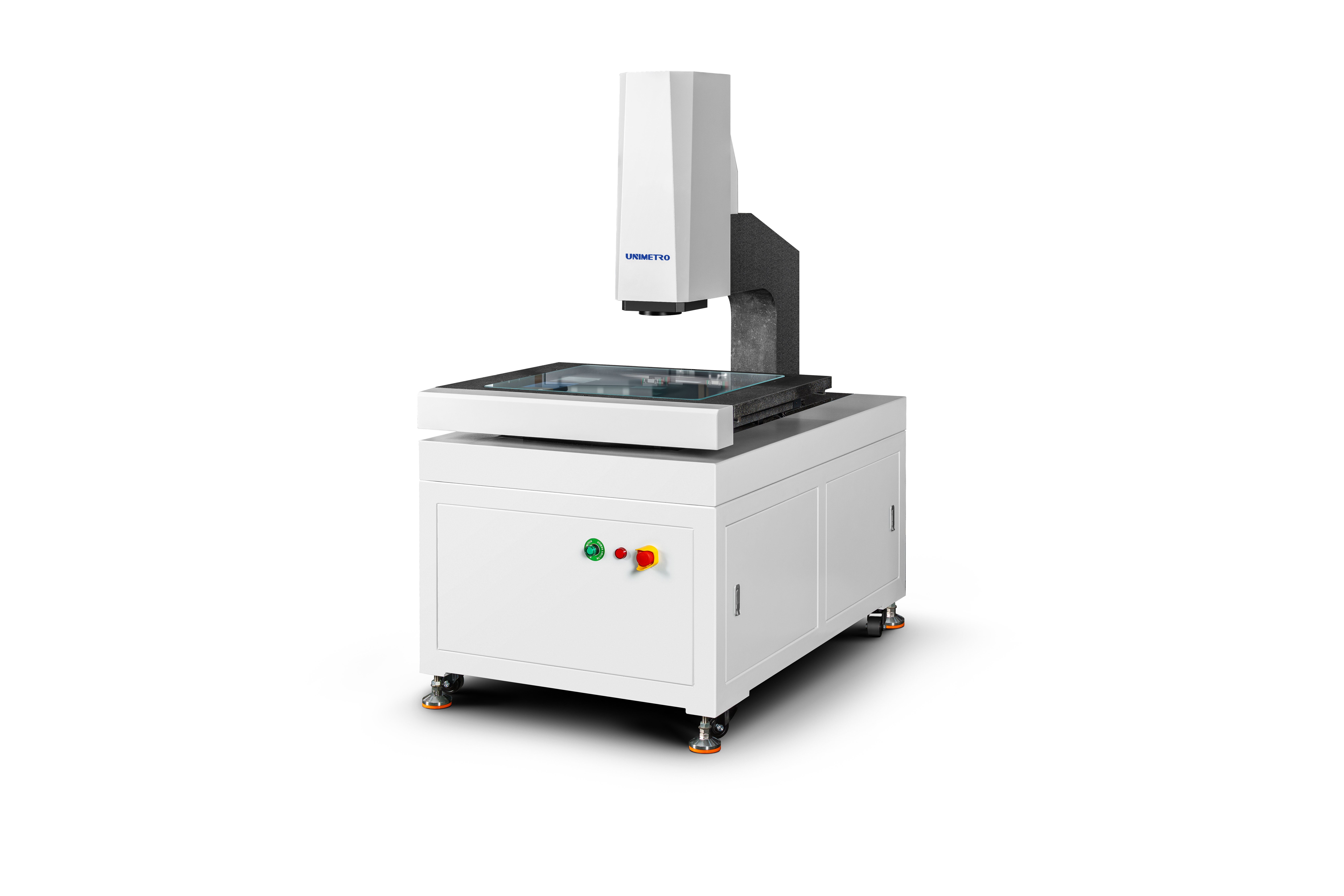

Полностью автоматический видеоизмерительный прибор серии SV √ SV Super Image Tech + база MARB для быстрого тестирования сложных деталей с высокой точностью

Серия MARB-SV представляет собой высокопроизводительный полностью автоматический инструмент измерения изображений на мраморных рабочих столах с технологиями MARB (Multi-Axis Resolution Base) и SV (Super/Stable Video).Эта высококонфигурационная система предлагает превосходное разрешение и более быстрые скорости обработки для сложных точных испытаний деталей.

Этот прибор предназначен для трехосевого полностью автоматического программируемого обнаружения, он сочетает системы координат заготовки с программированием для выполнения автоматических процессов измерения.,функции обучения и автоматического программирования для повторных измерений тяжелых деталей, позволяющих быстро и точно измерять в режиме реального времени на месте.

Построенная с высокой стабильностью мраморной основы, эта система обеспечивает исключительную долговечность с низкими затратами на обслуживание, идеально балансируя высокую точность, эффективность,и долгосрочной надежности для контроля качества в крупных масштабах, сложные обрабатывающие отрасли.

Решение:00,5 мкм (0,1 мкм необязательно)

Камера:Промышленная цветовая камера CCD

Линза:1x-10x (переменное увеличение)

Увеличение:20X - 200X (в зависимости от модели камеры)

Рабочее расстояние:85 мм

Освещение:Программируемый поверхностный свет, светодиодный нижний параллельный свет (необязательно: коаксиальный свет)

Система привода:Управление CNC, линейный моторный привод; Джойстик, управление клавиатурой мыши

Разрешение линейного масштаба:0.1 мкм

• Структура движущегося моста с фиксированным измерительным деталем, обеспечивающая большую грузоподъемность и отличные характеристики движения
• Технология анализа конечных элементов, интегрированная в механическую конструкцию для высокой жесткости и точности
• Основа из гранита класса 000 с высокой прочностью, коррозионной стойкостью и стабильностью
• Рабочий стол для обработки поверхности оксида алюминия для быстрого и гибкого управления действием с прочной эстетической отделкой

• RENISHAW открытый решетчатый линейка с разрешением 0,5 мкм для высокой точности и стабильности
• Точная линейная проводящая рельса, шаровой винт шлифователя и сервомотор переменного тока, обеспечивающий точность позиционирования системы
• 2M пикселя цвет высокой четкости Giga цифровой фотоаппарат для четкого наблюдения и стабильного измерения
• 6.5x оптическая линза высокой четкости с точным автоматическим зумом и быстрой калибровкой пикселей

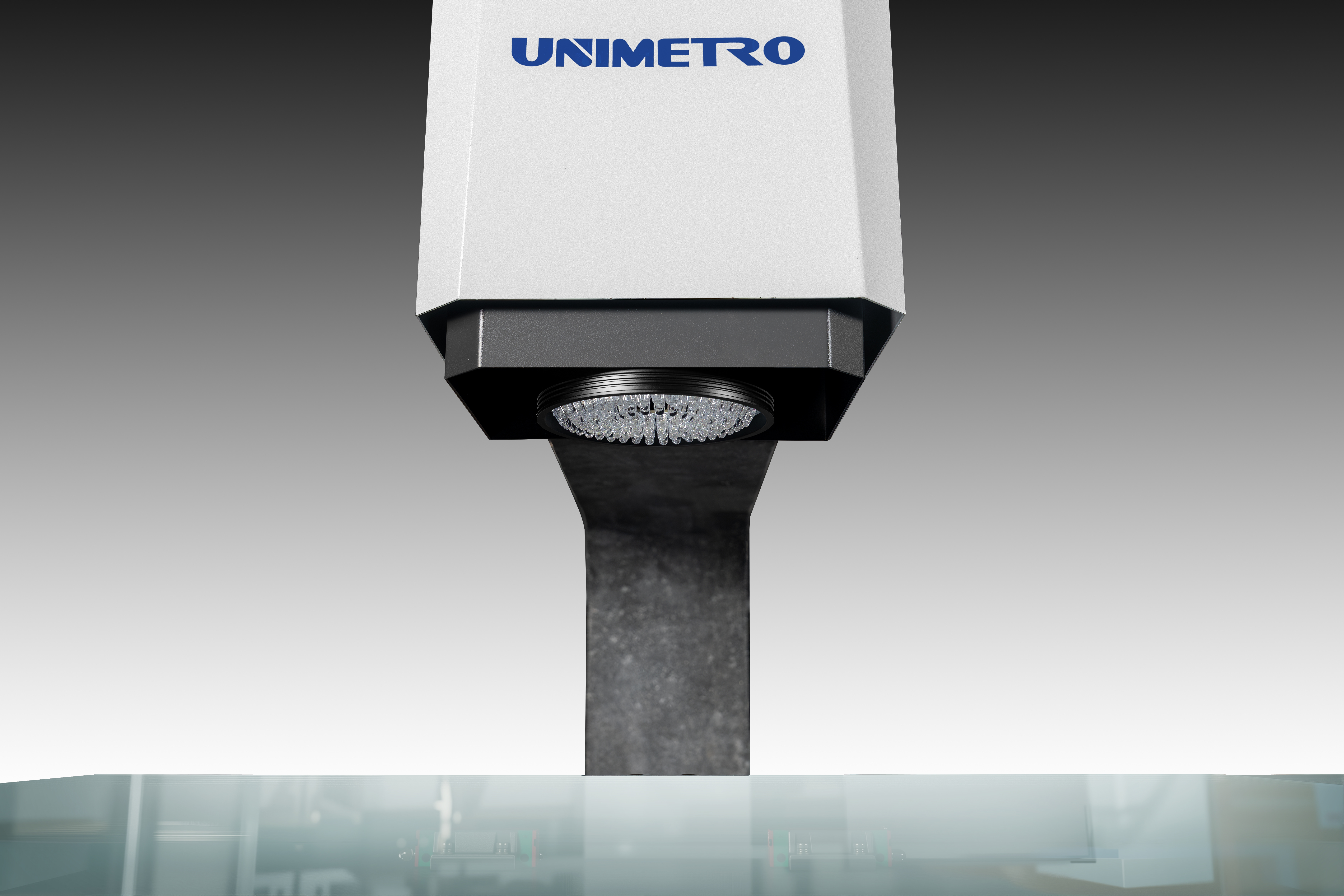

• Программируемый 5-кольцевой 8-зоновый светодиодный поверхностный источник света с параллельной светодиодной системой контурного источника света и интеллектуальной регулировкой яркости на 256 уровней
• Управление полноосновым ЧПУ с сервомоторным приводом с переключателем полной замкнутой цепи

Зрительный измерительный прибор HE серии с большим портом может быть оснащен различными 3D-датчиками для комплексного измерения 2D / 3D-композитов.Поддерживает бесконтактные датчики, включая зонды и лазерные системы, и RENSHAW полная серия зондных скоб для автоматического преобразования полномасштабных измерений на одном устройстве, значительно повышая производительность.
