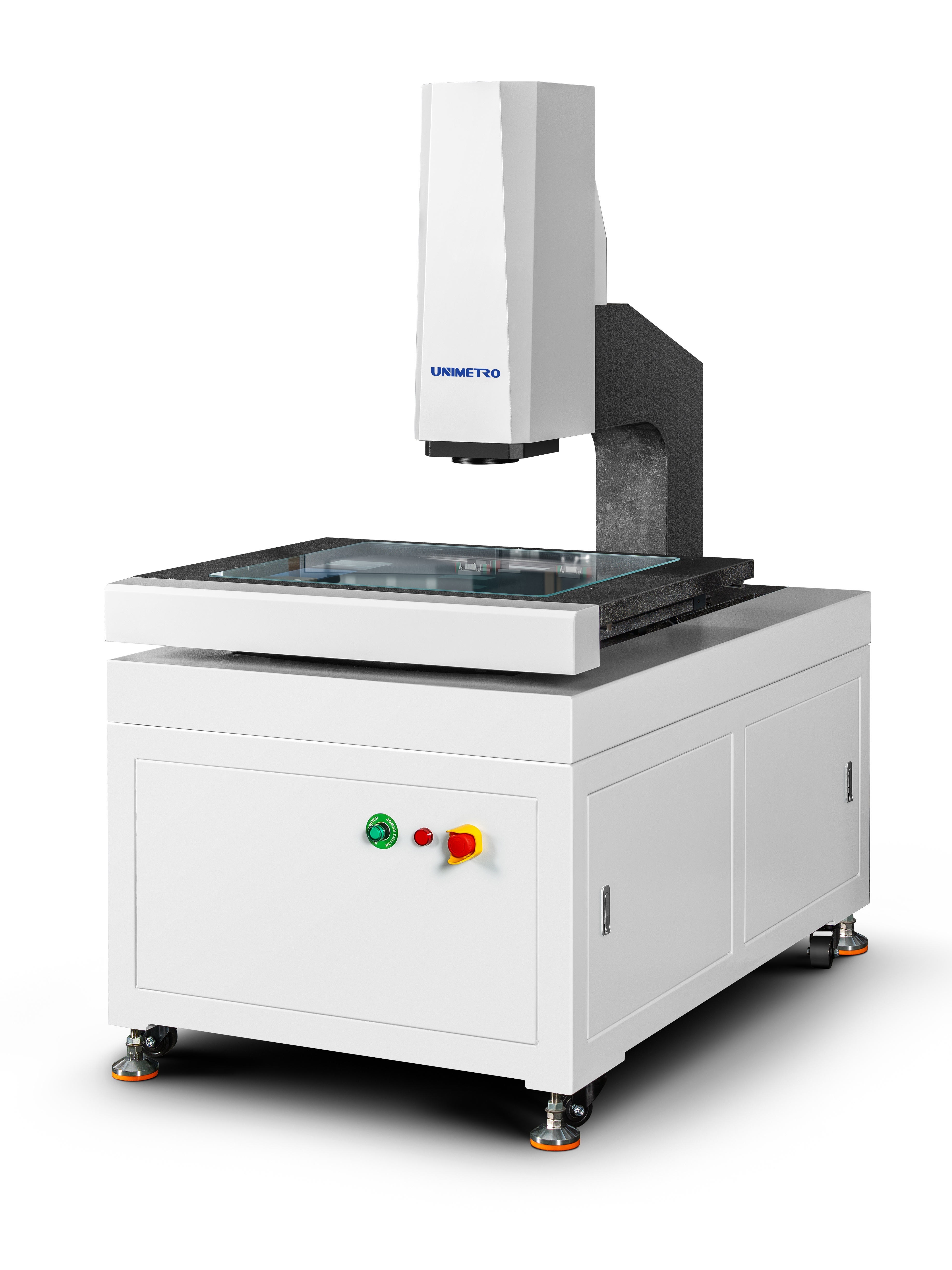

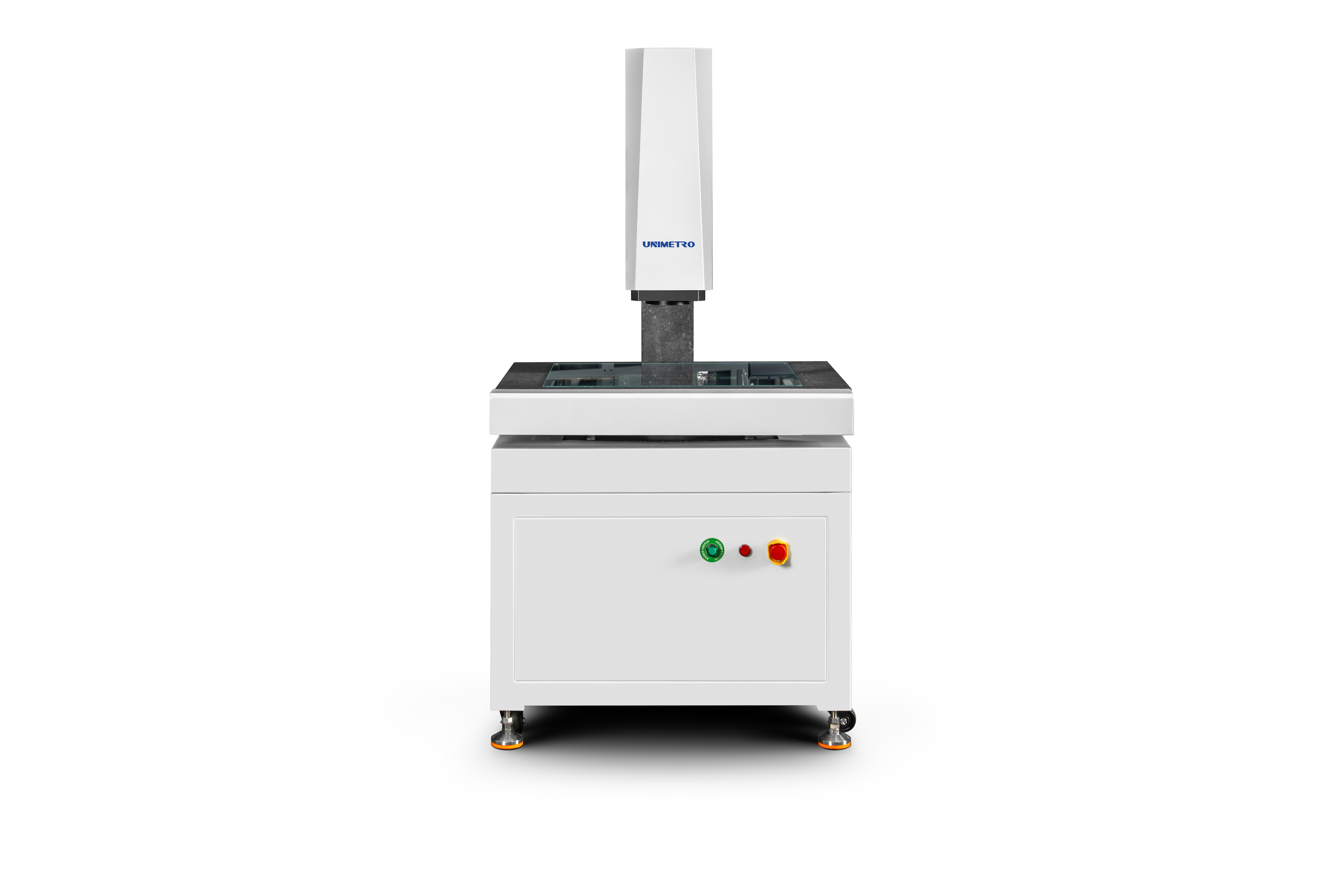

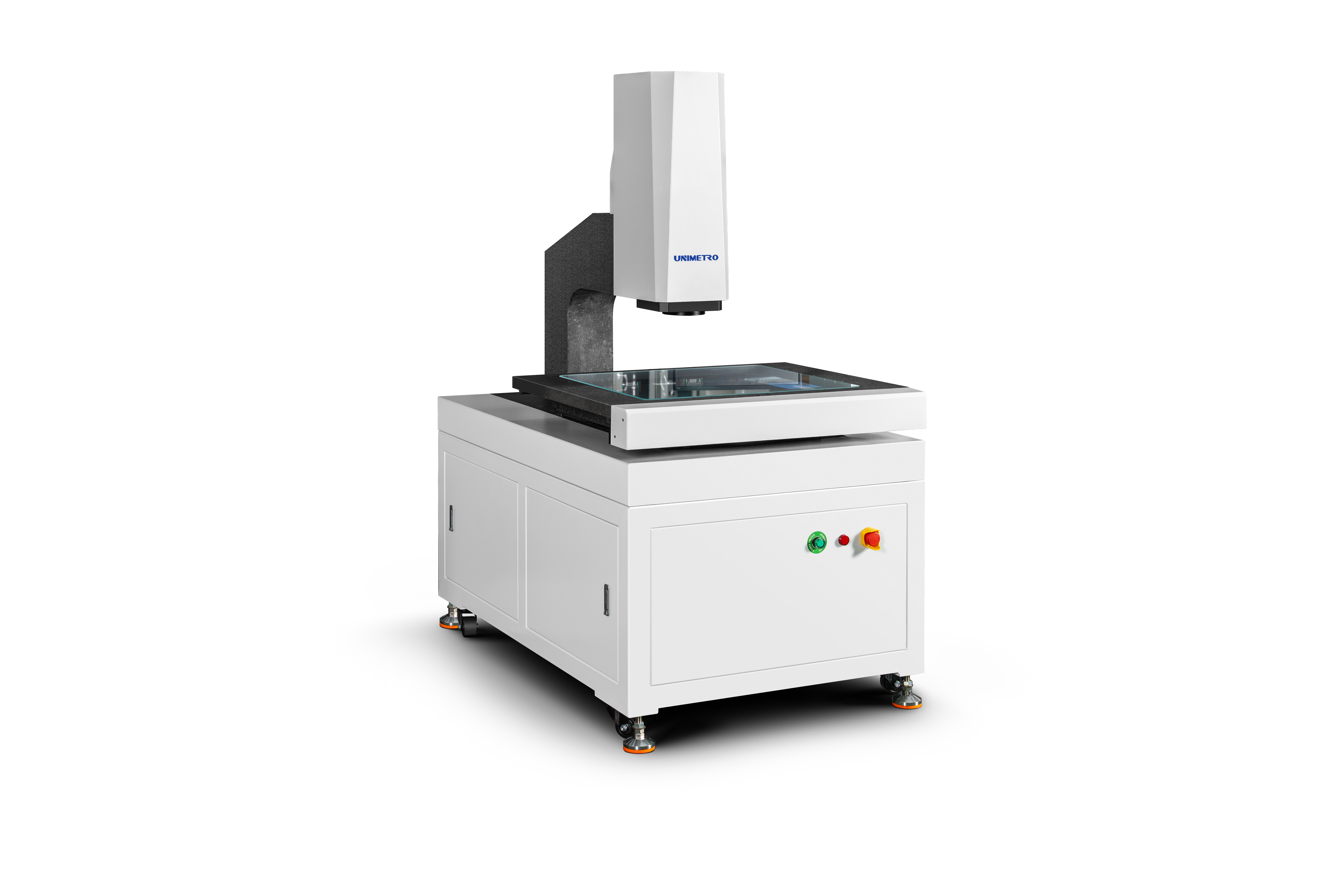

Высокоэффективная измерительная машина для визуализации серии SV MarB многоосевая база разрешения для автоматической / 3C массовой проверки деталей

Серия MARB-SV представляет собой высокопроизводительный полностью автоматический инструмент измерения изображений на мраморных рабочих столах с технологиями MARB (Multi-Axis Resolution Base) и SV (Super/Stable Video).Эта высококонфигурационная система обеспечивает более высокое разрешение и более быструю скорость обработки, предлагая надежную функциональность для требовательных промышленных приложений.

Эта система, способная к трехосновому автоматическому программируемому обнаружению, сочетает координаты деталей с системами программирования для автоматического выполнения процессов измерения.Для повторных измерений тяжелых деталей, он имеет функции памяти, обучения и автоматического программирования, что позволяет быстро и точно измерять в режиме реального времени на месте.

Построенный из высокоустойчивых мраморных компонентов, которые предлагают высокую долговечность и низкие затраты на обслуживание, этот инструмент идеально балансирует высокую точность, высокую эффективность и долгосрочную долговечность.что делает его основным инструментом контроля качества в крупномасштабных, сложные и точные обрабатывающие отрасли.

Решение:00,5 мкм (0,1 мкм необязательно)

Камера:Промышленная цветовая камера CCD

Линза:1x-10x (переменное увеличение)

Увеличение:20X - 200X (Увеличение варьируется в зависимости от модели выбранной камеры; фактическое увеличение зависит от измеренных данных.)

Рабочее расстояние:85 мм

Освещение:Программируемый поверхностный свет, светодиодный нижний параллельный свет (необязательно: коаксиальный свет)

Система привода:Управление CNC, линейный моторный привод; Джойстик, управление клавиатурой мыши

Разрешение линейного масштаба:0.1 мкм

Конструкция высокой жесткости:

• Структура движущегося моста с фиксированным измерительным деталем, обеспечивающая большую грузоподъемность и отличные характеристики движения
• Технология анализа конечных элементов, интегрированная в механическую конструкцию для обеспечения высокой жесткости и точности
• Гранитная основание класса 000 с высокой прочностью, коррозионной стойкостью и отличной стабильностью
• Рабочий стол для обработки поверхности оксида алюминия для быстрого, гибкого управления действием, долговечности и эстетики

Конфигурация высокой точности:

• RENISHAW открытый решетчатый линейка с разрешением 0,5 мкм для высокой точности и стабильности
• Точная линейная рельса, шаровой винт шлифователя и сервомотор переменного тока обеспечивают стабильность точности позиционирования
• 2M пикселя цвет высокой четкости Giga цифровой фотоаппарат для четкого наблюдения и стабильного измерения
• 6.5x оптическая линза высокой четкости с точным автоматическим зумом и быстрой калибровкой пикселей

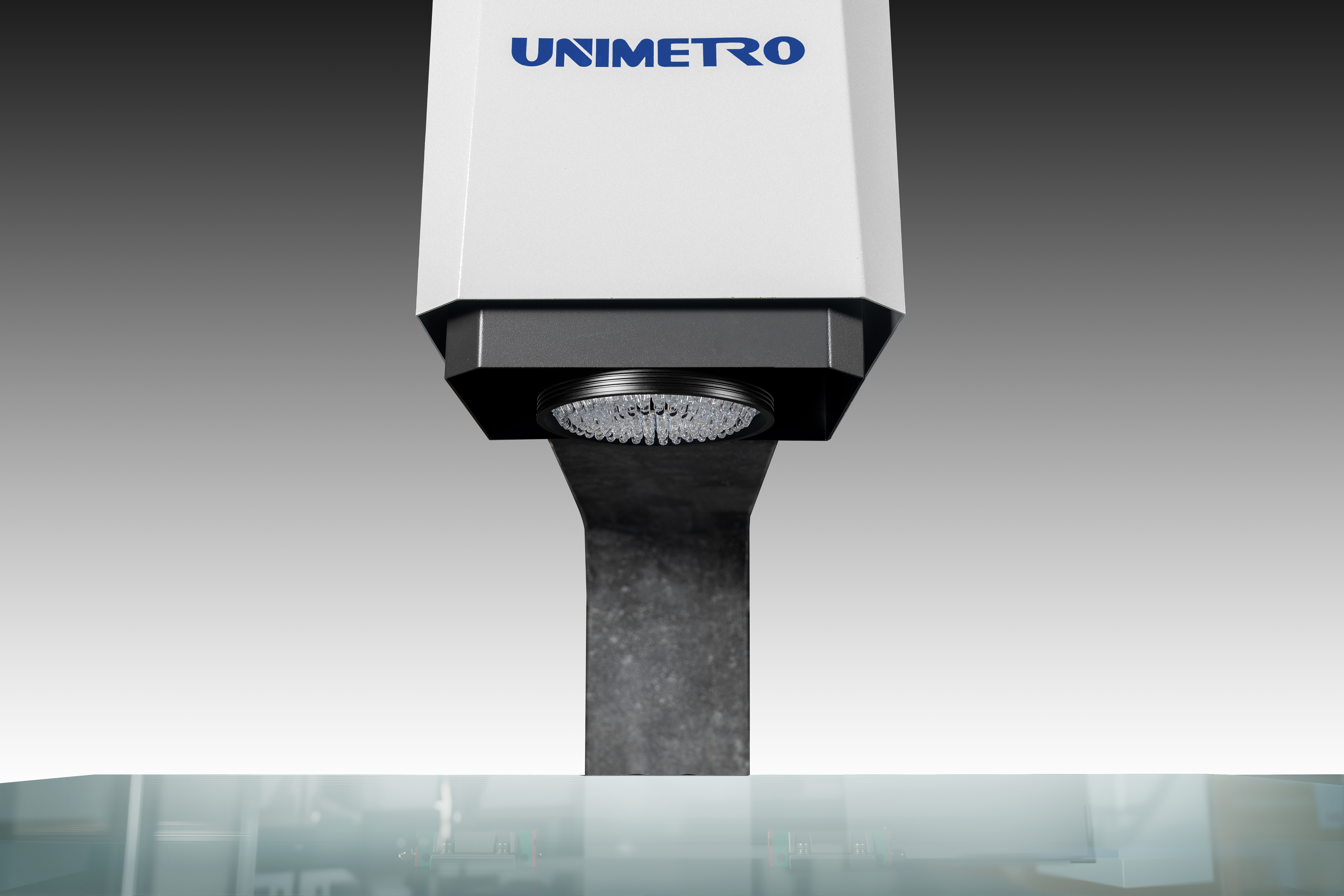

• Программируемый 5-кольцевой 8-зоновый светодиодный поверхностный источник света, параллельная система светодиодного контурного источника света с интеллектуальной регулировкой яркости на 256 уровней
• Управление полноосновым ЧПУ с сервомоторным приводом с переключателем полной замкнутой цепи

Опциональный многодатчик для трехмерного измерения:

Большой прибор измерения зрения HE серии типа портала может быть оснащен различными 3D-датчиками для комплексного измерения 2D / 3D-композитов.Он также поддерживает бесконтактные датчики, такие как зонд и лазер, и совместим с RENSHAW полной серии зондированных скобков, позволяющих автоматическую трансформацию полномасштабных измерений на одном устройстве для значительного повышения производительности.
