| Точность измерения: | ≤ (3+Л/75) | Размер экрана (мм): | Ф 312мм, диапазон отображения >Ф300(с перекрёстной линией) |
|---|---|---|---|
| Ряд экрана роторный: | 0°~360° | Разрешение угла поворота: | 1 фут или 0,01° |
| Освещение: | 24В/150Вт - галогенная лампа | ||
| Выделить: | профиль цифровой проектор,машина репроектора профиля |
||

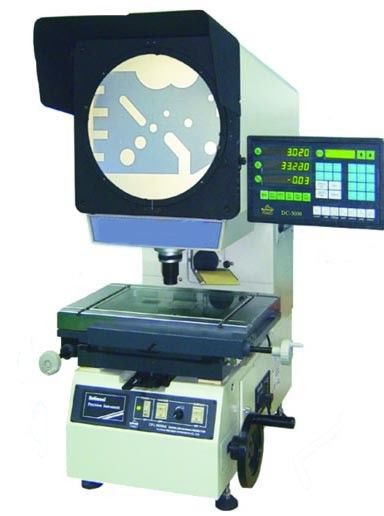

Профильный проектор серии UNIPJ-300AZ хорошо известен своей выдающейся оптической системой и точным увеличением, ошибка измерения контурного края меньше 0.08% при использовании контурного света. Также включен переключатель ноги, предлагает более удобную работу для пользователей.
Профильный проектор серии UNIPJ-300AZ использует фиксированную структуру ступени. Пользователи перемещают оптическую коробку для фокусировки. Это обеспечивает гораздо более тяжелую нагрузку для рабочей ступени.Кроме того, размер путешествия этапа может быть намного больше, чем традиционные модели..
| Модель | Отрицательное изображение | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A | ||
| положительный имидж | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ | |||
| Рабочий стол | Размер сцены ((мм) | 354*228 | 404*228 | 450*280 | ||
| Размер стекла ((мм) | 210*160 | 260*160 | 306*196 | |||
| Ось X, путь ((мм) | 150 | 200 | 250 | |||
| Ось Y, путь ((мм) | 100 | 100 | 250 | |||
| Ось Z, путь ((мм) | 100 | 100 | 100 | |||
| Вес | (в кг) | 160 | 160 | 180 | ||
| Размер ((L*W*H) | (мм) | 780*780*1100 | 780*780*1100 | 810*780*1120 | ||
| Точность измерения | ≤ (3+L/75) (L - длина измеряемых деталей, единица: мм) | |||||
| Разрешение ((ось X,ось Y) | 0.5 мкм | |||||
| Экран проектора | Размер экрана ((мм) | ¥312 используемый диапазон> ¥300 ((с поперечной линией) | ||||
| Диапазон вращения экрана | 0° ≈ 360° | |||||
| Разрешение вращающегося угла | 1‵ или 0,01° | |||||
| Очки | Увеличение | 10X ((возможность) | 20X ((возможность) | 50X ((возможность) | 100X ((возможность) | |
| Вид объекта ((мм) | ¢60 | ¥30 | ¥15 | ¥6 | ||
| Рабочее расстояние ((мм) | 77.7 | 44.3 | 38.4 | 25.4 | ||
| Макс.Высота заготовки | 90 мм | 90 мм | 90 мм | 90 мм | ||
| Система обработки данных | Многофункциональная система обработки данных DC-3000, представленная на английском языке, может быть использована для сбора данных и измерения точки,линии,круга,угол и расстояние. | |||||
| Освещение | Освещение передачи и отражения: галогенная лампа 24V/150w. | |||||
| Сила | 110V/220V ((AC) 50/60Hz общая мощность=400W | |||||
| Охлаждение | Фанаты | |||||
| Аксессуары | Мини-принтер ((возможность), детектор края ((возможность), программное обеспечение M2D ((возможность) и т.д., пожалуйста, обратитесь к аксессуарам для Профиль Проектор для получения дополнительной информации | |||||
