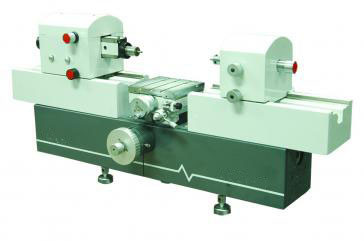

Универсальная машина для измерения длины с разрешением 0,1 мкм для контроля профиля проектора

• Машинная база использует высокопроизводительное чугун, с процессом старения, высокой стабильностью.
• Измерительный шпиндель использует оптимизированную квадратную конструкцию, обеспечивает стабильность движения во время процесса измерения.
• Многочисленные мощные аксессуары для выбора, удовлетворяющие различным требованиям к измерению.
• Источник света решетки использует инфракрасный генератор, который имеет преимущество низкого напряжения, низкого тока, небольшого размера, длительного жизненного цикла.
• Машина UNIDL-36H использует высокоточную систему измерений в соответствии с принципом Аббе, что обеспечивает высокую точность измерений.
• Серия использует высокопроизводительную оптическую решетку и систему разделения, с высокой точностью и стабильностью.
• Включая мощное программное обеспечение, компенсирующее ошибки чтения и ошибки, вызванные разницей температуры, и автоматическое определение функции поворотов.

Диапазон измерений (мм):

• Внешнее измерение: абсолютные измерения 0 - 100, инкрементальные измерения 0 - 750
• Внутреннее измерение:
  • с помощью небольшого измерительного крюка (максимальная глубина 12, максимальная толщина 50): 10-480
  • Использование большого крюка ((максимальная глубина 50, максимальная толщина 85): 30-450
  • Использование электрического измерительного устройства: с помощью электрического измерительного крюка 1-60, при использовании универсального крюка 14-112

Разрешение: 0,1 мм

Точность: (температура 20°C±0,2°C)

Средний диаметр внутренних нитей:

• С помощью небольшого крюка (небольшой диаметр 13-30)
• С помощью большого крюка, небольшой диаметр 31-2 х (70 - толщина стены), угол: 0,5 - 6

Измерение внешнего центрального диаметра ((мм): максимум 200, проход 1 - 6

Сила измерения ((N):0, 1.5, 2.5

Ошибка отображения значения:

Универсальная рабочая сцена: размеры установки ((мм), около 160 x 160

Диапазон регулировки высоты ((0-100) мм, поперечное движение: 25 мм

Наклон вокруг оси Y: ±3°, вращение рабочей ступени: ±4°

Нагрузка на рабочем этапе: 10 кг

Измерение внутреннего диаметра крышки, соответствующее размеру: φ6H7

Внешний диаметр стержня измерения и внутреннее соответствие стержня измерения: φ6g6

Рабочая среда: температура 20°C±0,5°C, влажность ≤60%RH

Вес: 170 кг

Размер ((мм): 1060 X 390 X 450

Частые вопросы
Вопрос 1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
Вопрос 2: Чем занимается ваша компания в основном?
A2: Мы в основном производим измерительную машину Vision, измерительную машину координат, светильники CMM&VMM и т.д.
Q3: Как выбрать подходящую спецификацию?
A3: Пока вы сообщите нам разновидность и размер продукта, который следует измерить, наша профессиональная команда посоветует вам измерительный прибор соответствующих спецификаций.
Q4: Принимаете ли вы индивидуальное обслуживание?
A4: будьте уверены! мы можем предоставить не только типичные машины, но и машины, настроенные на потребности клиента.
Q5: Каков ваш гарантийный срок?
A5: Наш гарантийный срок продукции составляет 1 год. Качество нашей продукции очень стабильно, и у нас есть Вы можете быть уверены в качестве нашей продукции.
