Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Основная информация
Место происхождения: Китай
Фирменное наименование: Bomatec
Номер модели: УМЛРБ
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: окно документ
Время доставки: 5 дней работы
Условия оплаты: T/T
Поставка способности: 100 в месяц
Лучшая цена Контакт
Подробная информация
напряжение подключения: 10–30 В постоянного тока / 5 В постоянного тока Текущий: 10–30 В постоянного тока: макс. 150 мА, 5 В постоянного тока: 200 мА
Уровень сигнала: 10-30 ВГТЛ/5 В ТТЛ Разрешение: 0,001 мм/0,005 мм/0,01 мм
Максимальный ход суда: 2 м/с Выходной сигнал: А, А', Б, Б', Я, Я'
Выделить:

линейный цифровой масштаб

,

оптически линейный кодировщик

Характер продукции

Бесконтактная магнитная линейка оптического типа
Диапазон 32 м для высокоскоростных измерений
Обзор продукта

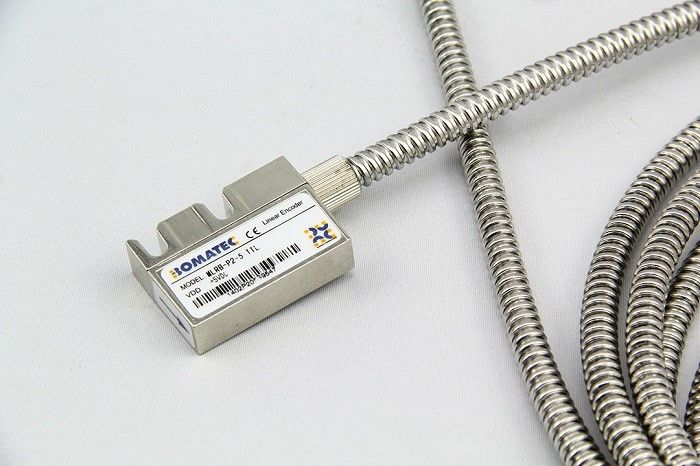

Серия UMLRB представляет собой систему измерения длины на основе магнитной линейки с интегрированной конструкцией, в которой электроника датчика и считывания значений встроены в один корпус. Магнитная линейка крепится к плоским поверхностям, а считывающая головка датчика поддерживает точный зазор 0,1-2,0 мм от магнитной линейки во время установки.
Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 0
Ключевые особенности
  • Бесконтактная технология измерения
  • Большой допуск зазора между считывающей головкой и магнитной линейкой (0,1-2,0 мм)
  • Увеличенная длина измерения до 32 метров
  • Высокое разрешение до 0,001 мм
  • Отличная повторяемость ±0,001 мм
  • Превосходная устойчивость к загрязнениям
  • Комплексный выходной сигнал: A, A', B, B', Z, Z'
Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 1
Технические параметры
Параметр Спецификация
Напряжение питания 10-30 В постоянного тока / 5 В постоянного тока
Ток 10-30 В постоянного тока: макс. 150 мА, 5 В постоянного тока: 200 мА
Уровень сигнала 10-30 В HTL / 5 В TTL
Разрешение 0,001 мм / 0,005 мм / 0,01 мм
Повторяемость ±0,001 мм
Максимальная скорость перемещения 2 м/с
Выходной сигнал A, A', B, B', Z, Z'
Длина измерения 32 м (доступны нестандартные размеры)
Расстояние датчик/линейка Максимум 2,0 мм
Точность при 20°C (мкм) ±(20+20×L), L=длина измерения в метрах
Рабочая температура -10 до 70°C
Температура хранения -25 до 85°C
Влажность Максимум 80% (без конденсации)
Степень защиты IP67
Механические характеристики
Компонент Спецификация
Корпус датчика 41 × 11 × 29 мм
Максимальная длина 30,0 м
Вес 58 г
Сигнальный кабель 2 × 0,75 мм², и 6 × 0,14 мм²

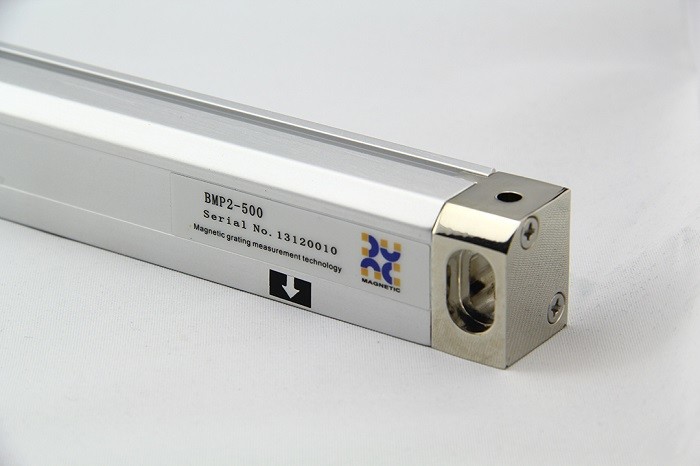

Магнитная линейка (MP2-xxx-xx) Радиус изгиба: мин. 60 мм
Коэффициент расширения α = 16×10⁻⁶K⁻¹
Тепловое расширение длины ΔL = L × α × ΔT
Размеры 10 мм × 1,8 мм
Минимальный радиус кривизны 150 мм
Информация о компании
Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 2 Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 3 Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 4 Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 5
Наши клиенты и агенты
Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 6 Бесконтактная магнитная оптическая линейка / Диапазон 32 м для высокоскоростных измерений 7
Часто задаваемые вопросы
В1: Вы фабрика или торговая компания?
О1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
О2: Мы специализируемся на машинах для оптического измерения, координатно-измерительных машинах, оснастке для КИМ и ОИМ, а также сопутствующем оборудовании.
В3: Как выбрать подходящую спецификацию?
О3: Наша профессиональная команда порекомендует подходящие измерительные приборы в зависимости от разнообразия и размеров ваших изделий.
В4: Принимаете ли вы индивидуальные услуги?
О4: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к конкретным потребностям клиентов.
В5: Каков ваш гарантийный срок?
О5: На нашу продукцию предоставляется 1-летняя гарантия. Мы поддерживаем стабильное качество продукции и улучшили долговечность критически важных компонентов.
