Электронный щуп с оптическим линейным энкодером
Цифровые прецизионные весы клинового типа
Усовершенствованный электронный щуп с технологией оптического линейного энкодера для точного измерения зазоров в промышленных условиях.
Функции продукта
Предназначен для статического или динамического измерения зазоров на турбинах и гидравлических турбинах. Оснащен четким ЖК-дисплеем для точных показаний.
Инструкции по эксплуатации
- Замена батареи: Откройте крышку для замены батареи, затем закройте для надежной фиксации
- Кнопка ZERO: Установить показания на 0 в любом положении
- Кнопка ON/OFF: Управление питанием
- Подготовка: Ослабьте винт, очистите боковые стороны шкалы тряпкой, переместите считывающую головку в правый конец, совместите вспомогательную шкалу с клином, установите показания на 0
Доступные модели
| Модель |
Диапазон измерения |
| UNIMETRO UXY-1 |
0-10мм |
| UNIMETRO UXY-2 |
5-15мм |
| UNIMETRO UXY-3 |
10-20мм |
| UNIMETRO UXY-4 |
20-30мм |
| UNIMETRO UXY-5 |
30-40мм |
Процедуры измерения
Прямое измерение (модель UXY-1)
Вставьте клин-щуп в паз клина, убедитесь, что нижняя сторона вспомогательной шкалы полностью контактирует с измерительной поверхностью и остается вертикальной. ЖК-дисплей отображает прямые данные измерения.
Дополнительное измерение (модели UXY-2 - UXY-5)
Совместите вспомогательную шкалу с торцевой стороной клинового блока, установите положение на 0, затем выполните измерение. Рассчитайте реальное значение по формуле: значение на ЖК-дисплее + значение отсчета по клину.
Пример: На дисплее показано 7,5 мм, отметка на клине +5 мм (модель 2) = Реальное значение 12,5 мм
Технические характеристики
| Параметр |
Спецификация |
| Диапазон измерения |
0-10мм, 5-15мм, 10-20мм, 20-30мм, 30-40мм |
| Разрешение |
0,01мм |
| Точность |
0,03мм |
| Макс. скорость перемещения |
1,5 м/с |
| Рабочая температура |
0-40°C |
| Влажность |
80% |
| Батарея |
1,5В (SR44W) |
Доступны индивидуальные опции с доставкой в течение 15 рабочих дней
Меры предосторожности при использовании
- Избегайте пыльных или влажных сред - поддерживайте влажность ниже 80%
- Защищайте от УФ-излучения и высокотемпературного излучения
- Аккуратно обращайтесь с подвижным блоком шкалы, чтобы предотвратить падение или повреждение от удара
- Держите подальше от магнитных предметов
- Чистить только бензином, использовать часовой смазочный материал для скользящих поверхностей
- Не используйте спирт - защищайте электронику от контакта с любой жидкостью
Руководство по устранению неисправностей
| Ошибка |
Возможная причина |
Решение |
| ЖК-дисплей не отображает или мигают символы |
Низкий заряд батареи или плохое соединение батареи |
Замените или отрегулируйте батарею |

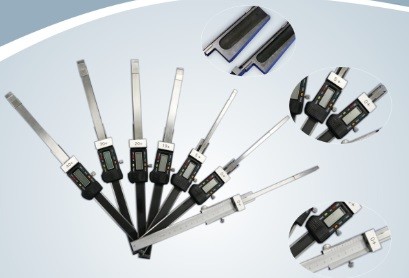

Изображения продукта
Наши клиенты и агенты
Часто задаваемые вопросы
В: Вы фабрика или торговая компания?
О: Мы производственная фабрика и предоставляем ответы в течение 24 часов.
В: На чем специализируется ваша компания?
О: Мы в основном производим машины для оптического измерения, координатно-измерительные машины, оснастку для КИМ и ОИМ, а также сопутствующее прецизионное измерительное оборудование.
В: Как выбрать подходящую спецификацию?
О: Наша профессиональная команда порекомендует подходящие спецификации в зависимости от разнообразия вашей продукции и требований к измерениям.
В: Принимаете ли вы индивидуальные услуги?
О: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к конкретным потребностям клиентов.
В: Каков ваш гарантийный срок?
О: На нашу продукцию предоставляется гарантия 1 год. Мы усилили долговечность хрупких деталей для надежной долгосрочной работы.
