OEM-измерительный прибор 2.5D с 3D VMS и удобной панелью управления

Измерительный прибор 3д ВМС изображения ОЭМ 2.5д с дружелюбным интерфейсом управления

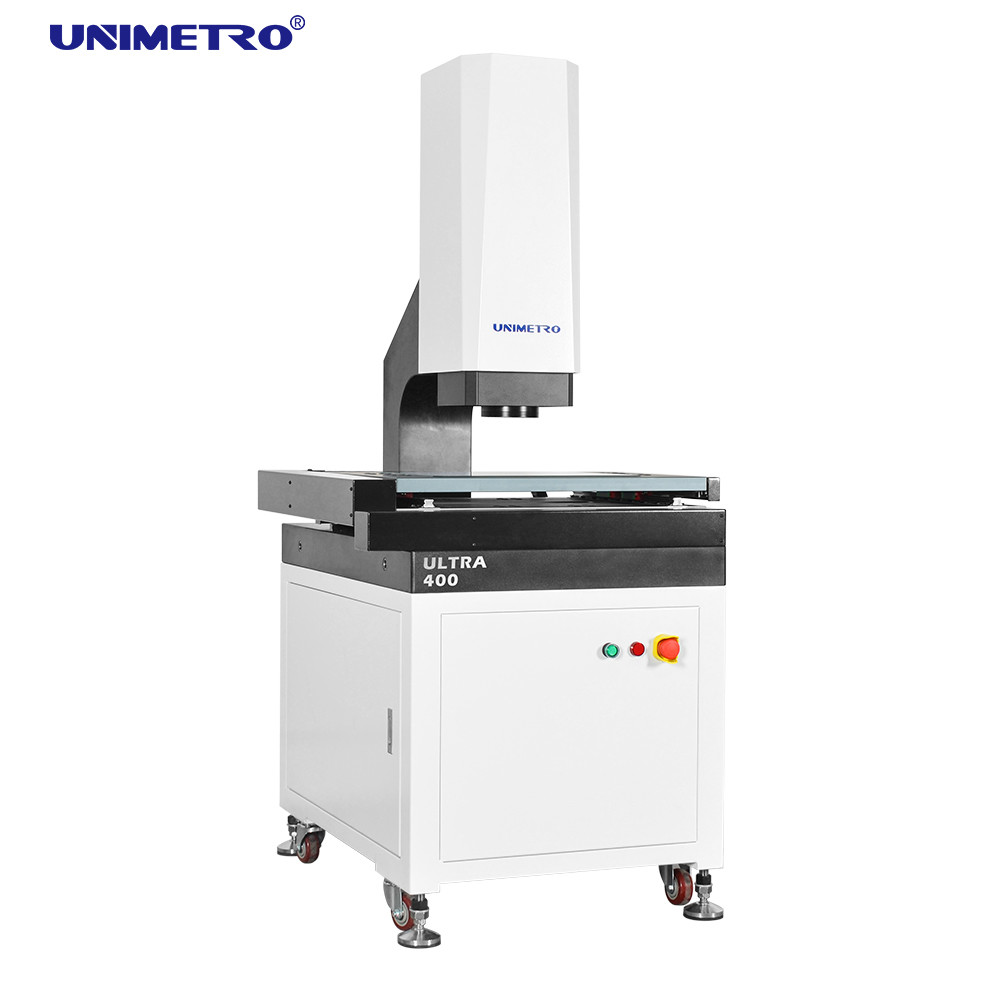

Прибор для измерения изображения серии ULTRA представляет собой консольную высокоточную полностью автоматическую машину для визуального измерения, разработанную для измерений GD&T с 3-осевым автоматическим моторизованным управлением. Он оснащен автоматической фокусировкой, автоматическим управлением освещением и автоматическим перемещением аппаратной и программной конфигурации для быстрого и точного измерения линейных и геометрических размеров.

Характеристики

◆ Контроль качества

Ø Гранитное основание и колонна, отличная стабильность;

Ø Алюминиевый рабочий стол обеспечивает быстрое реагирование и гибкость управления движением;

Ø Рабочий этап с жесткой оксидной обработкой поверхности, защищающей от царапин;

Ø Стандарт с прецизионной линейной направляющей, шлифовальным шариковым винтом, серводвигателем переменного тока и т. д. для обеспечения точности и стабильности системы движения;

Ø Интегрированная система управления, встроенная в управление движением, а также управление всеми сигналами, такими как освещение и считывание линейной шкалы, обеспечивает чрезвычайно стабильную работу машины.

◆ Высокопроизводительная конфигурация

Ø XYZ трехосное автоматическое управление с ЧПУ и точное позиционирование;
Высокоточная стеклянная линейная шкала диаметром 0,1 мкм для обеспечения точности позиционирования и точности измерения системы;
Ø Цветная камера высокого разрешения GIGA для четкого наблюдения и точных измерений;
6,5-кратный зум-объектив с высоким разрешением, требуется только точное удвоение и однократная коррекция пикселей;
Ø Благодаря программируемому поверхностному 5-кольцевому светодиодному освещению с 8 делениями и контурному светодиодному параллельному освещению, а также встроенной интеллектуальной регулировке света, он может автоматически управлять яркостью с 8 делениями и осуществлять интеллектуальную регулировку яркости на 256 уровнях.

◆ Гибкая расширяемость

ØМульти типы бесконтактных датчиков и система быстрой фиксации доступны на выбор, что может удовлетворить различные требования к измерениям от разных клиентов.
ØДля серии ULTRA доступен цветной светодиодный кольцевой светильник Mavable, который делает серию более гибкой и мощной для различных деталей из разных материалов или форм, предлагает более мощное измерительное применение.
ØБлагодаря гибкой возможности расширения серии ULTRA она совместима с сенсорными датчиками, бесконтактными измерительными датчиками и манипуляторами робота, что значительно повышает эффективность измерения.

Функции Введение

- Программное обеспечение может автоматически идентифицировать линии, круги, такие как элементы, и автоматически их измерять.
- Программное обеспечение обеспечивает интеллектуальные функции обработки, такие как красное предупреждение о выходе за пределы допуска, пауза за пределами допуска, пауза при сбое измерения, ручное измерение, пропуск выполнения, обязательное выполнение и т. д.
- Программное обеспечение обеспечивает функцию установки точки останова, которая позволяет осуществлять интеллектуальное переключение между ручным измерением и автоматическим измерением.
- Мощная функция лазерного измерения позволяет легко решать такие проблемы, как высокоскоростное измерение плоскостности, крошечных неровностей, вогнутых точек, V-угла и высокоточное сканирование изогнутой поверхности.
- Программное обеспечение обеспечивает дополнительную функцию индикации затемнения, чтобы избежать ошибок, вызванных интенсивностью света, и повысить точность и эффективность тестера.

Параметры

* L — длина измерения (мм), механическая точность оси Z и точность фокусировки зависят от поверхности заготовки.

* Увеличение является приблизительным и зависит от размера монитора и разрешения.

* Поле зрения (мм) = (диагональ*горизонтальная*вертикальная)

* Опционально доступен объектив с увеличением 0,5X или 2X, обеспечивающий увеличение изображения: 13X~86X или 52X~344X.

Информация о компании

Наш клиент и агент

Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем вам самый быстрый ответ в течение 24 часов.
В2: Чем в основном занимается ваша компания?
A2: В основном мы производим измерительные машины Vision, координатно-измерительные машины, приспособления CMM и VMM и т. д.
В3: Как выбрать подходящую спецификацию?
A3: Если вы сообщите нам о разнообразии и размере измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих характеристик.
В4: принимаете ли вы индивидуальное обслуживание?
А4: Обязательно! Мы можем предоставить не только типовые машины, но и машины, адаптированные к потребностям клиента.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Качество нашей продукции очень стабильное, и у нас есть значительно улучшены некоторые хрупкие детали. Вы можете быть уверены в качестве нашей продукции.
