Измеритель шероховатости и профиля для шарнирных опор
Измеритель шероховатости и профиля серии SPR1000 — это прецизионная система измерений, предназначенная для комплексного анализа поверхности промышленных компонентов, включая шарнирные опоры, кристаллы германия оптического качества, уплотнительные кольца и турбинные уплотнения.
Основы измерения поверхности
Все поверхности могут быть измерены по четырем ключевым элементам, определяющим их функциональные характеристики:
- Размеры: Линейные зависимости между радиусом, углом, расстоянием и особенностями поверхности
- Форма: Отклонение от целевой геометрии (плоскость, сфера, конус), обычно вызванное ошибкой станка
- Шероховатость: Текстура поверхности, возникающая в результате работы режущих инструментов или процессов обработки
- Волнистость: Неидеальные эффекты станка от вибрации, недостаточной жесткости или нестабильности процесса
Характеристики серии SPR1000
Стандартная конфигурация с оптимальным соотношением цены и качества. Особенности: технология двойного датчика, сочетающая цифровое зондирование профиля с индуктивным измерением шероховатости для комплексного анализа поверхности на одном станке.

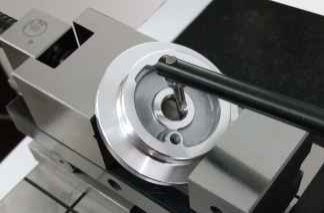

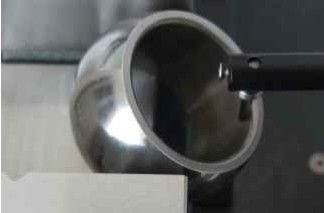

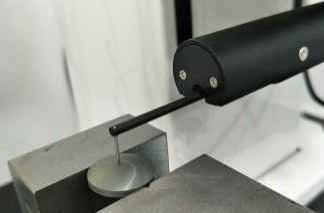

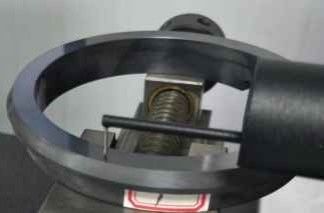

Применение измерений
Технические характеристики
| Характеристика |
Значение |
| Номер модели |
PR1103G-sdk |
| Диапазон измерения по оси X |
100 мм |
| Диапазон измерения по оси Z |
320 мм |
| Диапазон измерения по оси Z1 |
C:±12.5 мм/R:±420 мкм |
| Точность профиля Z1 Линейная точность |
±(1.5+|0.2H|) мкм |
| Точность дуги |
±(2+R/8) мкм |
| Точность угла |
±2′ |
| Прямолинейность |
0,8 мкм/100 мм |
| Шероховатость Линейная точность |
±4% |
| Остаточный шум |
≤0,02 мкм |
| Значение дублирования |
1δ≤2 нм |
| Длина среза |
0,025, 0,08, 0,25, 0,8, 2,5, 8 мм |
| Длина оценки |
λcX2,3,4,5,6,7 |
| Скорость перемещения по оси X |
0,1~10 мм/с |
| Скорость перемещения по оси Z |
0,5-10 мм/с |
Возможности измерения
Анализ профиля: Линейные элементы, точечные особенности, расстояния между точками и линиями, анализ положения, включая расстояние, параллельность, перпендикулярность, угол, глубину канавки, ширину канавки, радиус, анализ прямолинейности, анализ выпуклости и анализ профиля.
Параметры шероховатости: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Параметры волнистости: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Параметры исходного профиля: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Компоненты системы
Цифровой датчик профиля серии P
- Разрешение: 0,02-0,2 мкм
- Диапазон: ±7,5-±30 мкм
- Линейная точность: ±(1,5+|0,6H|) мкм
- Измерительное усилие: 1,2 кг
- Поддерживает отличную линейность в широких диапазонах измерений
Варианты приводной системы
- Перемещение по направляющим: 100-150 мм
- Интервал числа: 0,2~2 мкм
- Прямолинейность профиля: 0,5 мкм/100 мм
- Остаточное значение шероховатости: ≤0,02 мкм
- Максимальная скорость: 10 мм/с
- Минимальная скорость: 0,1 мм/с
- Стандартный привод соответствует требованиям к измерению профиля детали
Компоненты колонны
- Диапазон: 320~420 мм / 520~620 мм (выбирается)
- Максимальная скорость: 10 мм/с
- Минимальная скорость: 0,5 мм/с
- Точность позиционирования: 0,01 мм
- Легкая конструкция рамы обеспечивает долгосрочную стабильность без деформации
Компоненты платформы
- Материал: мраморная конструкция
- Характеристики: 500×800 мм, 500×1000 мм
- Цельная конструкция с компактной структурой для простого обслуживания
Часто задаваемые вопросы
Вы фабрика или торговая компания?
Мы фабрика и предоставляем ответы в течение 24 часов.
Что в основном производит ваша компания?
Мы специализируемся на машинах для оптического измерения, координатно-измерительных машинах, оснастке для КИМ и ОИМ, а также сопутствующем оборудовании.
Как выбрать подходящую спецификацию?
Наша профессиональная команда порекомендует подходящие спецификации в зависимости от разнообразия вашей продукции и требований к измерениям.
Принимаете ли вы индивидуальные услуги?
Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к конкретным потребностям клиентов.
Какой у вас гарантийный срок?
На нашу продукцию предоставляется 1-летняя гарантия. Мы усилили долговечность хрупких компонентов для обеспечения надежности продукции.
