Усовершенствованный многофункциональный тестер поверхности RMW
Профессиональный тестер шероховатости поверхности с индуктивной сенсорной технологией без зондов для комплексного анализа и измерения поверхности.
Основы измерения шероховатости поверхности
Поверхностный анализ включает в себя четыре критически важных измеримых элемента, необходимых для высокоточной оценки компонента:
- Размеры:Линейные отношения, определяющие функциональные формы поверхности, включая радиус, углы и расстояния
- Форма:Отклонения от геометрии целевой поверхности, вызванные неточностями машины
- Грубость:Изменения текстуры поверхности в результате режущих инструментов и процессов обработки
- Волнообразность:Периодические нарушения поверхности от вибрации, проблем с жесткостью или нестабильности процесса
Особенности серии SR1000
Стандартная конфигурация рабочего стола с исключительной экономичностью и производительностью:
- Технология стандартного индуктивного датчика без свинца
- Комплексная оценка сотен параметров шероховатости, волнистости и профиля
- Профессиональные возможности измерений

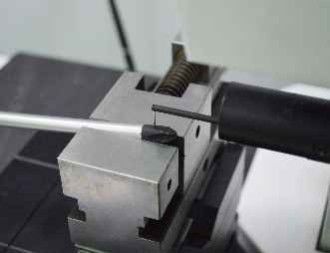

Приложения измерений

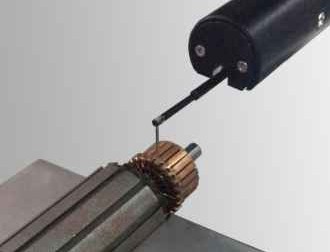

Коммутатор

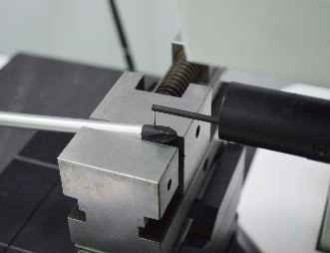

Ручка отвертки

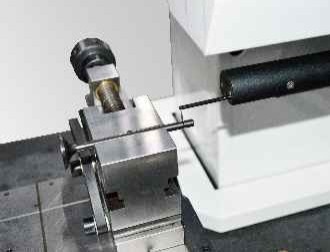

Компонент клапана

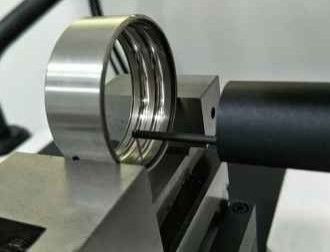

Подшипник
Технические спецификации
| Спецификация |
Стоимость |
| Номер модели |
SR1133G-зак |
| Диапазон измерений по оси Х |
100 мм |
| Диапазон измерений по оси Z |
320 мм |
| Диапазон по оси Z1 |
±420μm/65536:1 |
| Z1 Линейная точность |
± 4% |
| Повторяемость |
1δ≤2nm |
| Длина волны предела |
0.025, 0.08, 0.25, 0.8, 2.5, 8 мм |
| Оценочная длина |
λcX2,3,4,5,6,7 |
| Остатковый шум |
≤ 0,005 мкм |
| Скорость привода по оси X |
0.1~10 мм/с |
| Скорость привода по оси Z |
0.5-10 мм/с |
Способность измерения
Всеобъемлющий анализ параметров, включающий:
Параметры шероховатости:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Параметры волнообразности:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Первоначальные контурные параметры:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Компоненты системы
Индуктивный датчик серии R
Резолюция: 65536:1 / 262144:1
Диапазон измерений: ±420μm / ±620μm
Линейная точность: R: ±4% / ±3%
Остаточный шум: ≤ 0,007μm / ≤ 0,005μm
Ссылка на грубость: руководство, без свинца
Бесголовый датчик шероховатости с отличными характеристиками частотного ответа и широкой полосой передачи сигнала, представляющий собой оптимальный тип датчика для измерения шероховатости.
Варианты системы диска
Железнодорожное движение: 100-150 мм
Интервал числа: 0,2 ~ 2μm
Контурная прямота: 0,5 мкм/100 мм
Остатковое значение грубости: ≤ 0,02μm
Максимальная скорость движения: 10 мм/с
Минимальная скорость измерения: 0,1 мм/с
Стандартная система привода, обеспечивающая точность измерения контура на частичном уровне, совместимая с датчиками шероховатости для измерений, превышающих Ra 0,1 мкм.
Компоненты колонки
Диапазон: 320 ~ 420 мм / 520 ~ 620 мм
Максимальная скорость движения: 10 мм/с
Минимальная скорость движения: 0,5 мм/с
Точность позиционирования: 0,01 мм
Легкая конструкция колонны, обеспечивающая долгосрочную стабильность без деформации.
Компоненты платформы
Материал: мрамор
Спецификации: 500×800, 500×1000
Конструкция из одной части с компактной структурой для легкого обслуживания и эффективности пространства.
Часто задаваемые вопросы
Вы завод или торговая компания?
Мы фабрика и предоставляем ответы в течение 24 часов.
Что в основном производит ваша компания?
Мы специализируемся на измерительных машинах зрения, координатных измерительных машинах, светильниках CMM и VMM и соответствующем измерительном оборудовании.
Как выбрать подходящую спецификацию?
Наша профессиональная команда порекомендует подходящие спецификации на основе вашего сорта продукции и требований измерений.
Принимаете ли вы индивидуальное обслуживание?
Да, мы предоставляем как стандартные машины, так и индивидуальные решения, соответствующие конкретным потребностям клиентов.
Сколько у вас гарантийный срок?
Наша продукция поставляется с годовой гарантией. Мы улучшили долговечность на ломаемых компонентах, чтобы обеспечить надежность продукции.
