Усовершенствованная многофункциональная система измерения шероховатости поверхности и контура
Высокоточный тест на шероховатость поверхности и контур с всеобъемлющими возможностями анализа для промышленных приложений измерений.
Основы измерения поверхности
Все поверхности содержат измеримые элементы, включая размеры, форму, шероховатость и волнистость.
- Размеры:Функциональные формы поверхности, определяемые линейными отношениями между радиусом, углом, расстоянием и особенностями
- Форма:Отклонение от формы целевой поверхности (плоскости, сферы, конуса и т.д.), обычно вызванное ошибкой машины
- Грубость:Текстура поверхности, вызванная режущими инструментами или процессами обработки
- Волнообразность:Неидеальные эффекты машины от вибрации, недостаточной жесткости или нестабильности процесса
Особенности серии SPR2000
Оптимальное соотношение производительности и затрат с превосходным соотношением цены и производительности:
- Высокоточный цифровой контурный датчик
- Датчик высокой грубости без головы
- Масштабная профилометрия и измерение микропрофилей
- Возможности измерения шероховатости в широком диапазоне
- Высокоточные масштабные измерения шероховатости и контура для композитных моделей
Приложения измерений

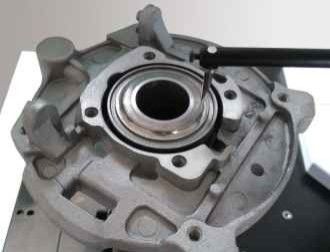

Оболочка двигателя

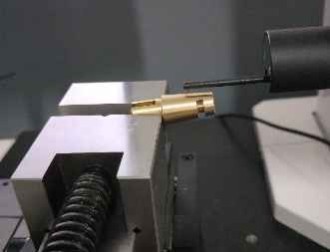

Корпус клапана катушки

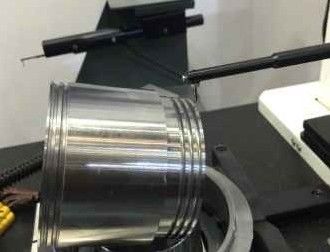

Пистоны

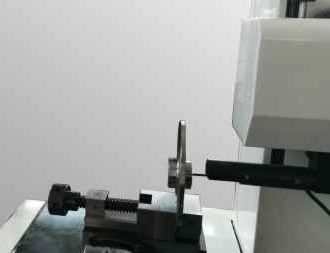

Части автомобильных сцеплений
Рекомендуемые спецификации - SPR2012G-tdp
| Параметр |
Спецификация |
| Диапазон измерений по оси X |
150 мм |
| Диапазон измерений Z-ось |
420 мм |
| Диапазон измерений по оси Z1 |
C:±12,5 мм/R:±620 мкм |
| Контурная точность Z1 Линейная точность |
± 0,8+ 0,12H |
| Точность дуги |
±(1,5+R/12) мкм |
| Точность угла |
±1′ |
| Прямая |
0.5 мкм/100 мм |
| Грубость Точность Линейная точность |
± 3% |
| Остатковый шум |
≤ 0,05 мкм |
| Повторяемость |
1δ≤1nm |
| Длина волны предела |
0.025, 0.08, 0.25, 0.8, 2.5, 8 мм |
| Оценочная длина |
λcX2,3,4,5,6,7 |
| Скорость привода X-ось |
0.5 ~ 20 мм/с |
| Скорость привода по оси Z |
0.2-20 мм/с |
Функции измерения
Измерение профиля:Линейные элементы различных поверхностей заготовки, черты точек, измерения расстояния между точками и линиями, анализ положения, включая расстояние, параллельность, перпендикулярность, угол, глубину канавки,ширина канавкиСпособен анализировать прямоту, выпуклость и профиль.
Параметры шероховатости:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Параметры волнообразности:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Первоначальные контурные параметры:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Компоненты системы
Датчик: низкошумный цифровой датчик профиля серии PHP
- Разрешение: 0,02-0,1 мкм
- Диапазон: ±7,5-±30μm
- Линейная точность: ± 0,7+ 0,05H
- Сила измерения: 0,7 г
- Датчик шероховатости типа без проводника с отличным частотным ответом и широкой полосой передачи сигнала
Драйвер: DSH Low Noise Driver / DCH Low Noise Ceramic Driver (Драйвер с низким уровнем шума)
- Железнодорожное сообщение: 100-150 мм / 180-220 мм
- Интервал числа: 0,05-2μm / 0,05-5μm
- Контурная прямота: 0,3 мкм/100 мм
- Остатковое значение шероховатости: ≤ 0,005μm
- Максимальная скорость движения: 20 мм/с
- Минимальная скорость измерения: 0,1 мм/с
- Низкошумный приводящий механизм отвечает требованиям точности измерения стандартного профиля деталей
Член колонны: колонна высокой скорости CNF / колонна высокой скорости CNFL
- Диапазон: 320-420 мм / 520-620 мм
- Максимальная скорость движения: 20 мм/с
- Минимальная скорость движения: 0,2 мм/с
- Точность позиционирования: 0,005 мм
- Высокоскоростная колонна с конструкцией рамы, не деформируемая для длительного использования
Компоненты платформы: MPE интегральный эргономический машинный стол
- Материал: мрамор
- Спецификация: 500*800, 500*1000
- Интегральная конструкция с компактной структурой
- Удобное обслуживание и экономия места
- Эргономичный дизайн уменьшает усталость оператора
Часто задаваемые вопросы
Q1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
Вопрос 2: Что в основном производит ваша компания?
A2: Мы в основном производим машины для измерения зрения, машины для измерения координат, светильники CMM & VMM и соответствующее оборудование.
Q3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда порекомендует подходящие измерительные приборы на основе вашего сорта продукции и требований к измерениям.
Q4: Принимаете ли вы услуги на заказ?
A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие потребностям клиентов.
Q5: Каков ваш гарантийный срок?
A5: Гарантия на нашу продукцию составляет 1 год. Мы улучшили ломаемые детали и поддерживаем стабильное качество продукции.
