Высокоточная система измерения шероховатости и профиля поверхности
Основы анализа измерений поверхности
Все измерения поверхности включают четыре критических элемента, определяющих качество и производительность компонента:
- Размеры: Функциональные формы поверхности, определяемые линейными зависимостями между радиусом, углом, расстоянием и элементами
- Форма: Отклонение от целевой геометрии поверхности (плоскость, сфера, конус и т. д.), обычно вызванное ошибкой станка
- Шероховатость: Вариации текстуры поверхности, вызванные режущими инструментами или процессами обработки
- Волнистость: Неидеальные эффекты станка, вызванные вибрацией, недостаточной жесткостью или нестабильностью процесса
Особенности серии SER2000
Достижение оптимального баланса производительности и стоимости с превосходным соотношением цена-производительность:
- Высокоточный цифровой датчик профиля
- Широкодиапазонный датчик шероховатости без головки
- Возможности крупномасштабной профилометрии и измерения микропрофиля
- Широкодиапазонное измерение шероховатости
- Высокоточное крупномасштабное измерение шероховатости и профиля в составных моделях

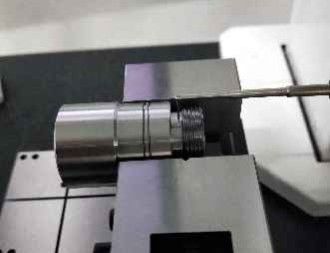

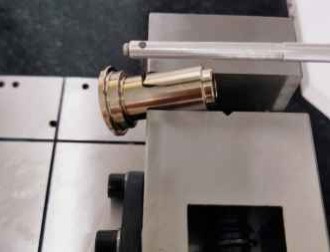

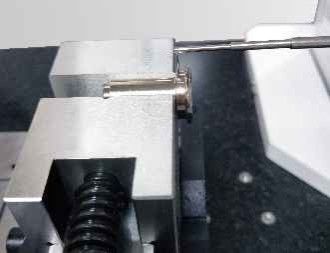

Применение измерений
Аксессуары для коробок передач
Компоненты коробок передач

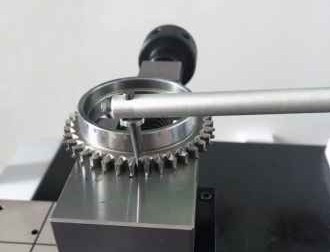

Прецизионная шестерня
Корпус клапана
Технические характеристики - SER2042G-tbo
| Параметр |
Спецификация |
| Диапазон измерения по оси X |
120 мм |
| Диапазон измерения по оси Z |
420 мм |
Диапазон измерения по оси Z1 |
C:±7.5 мм / R:±600 мкм |
| Точность профиля по линейной точности Z1 |
0.07% от полной шкалы |
| Точность Pt |
±0.3 мкм |
| Точность угла |
±1 угловая минута |
| Прямолинейность |
0.3 мкм/100 мм |
| Точность шероховатости по линейной точности |
±4% |
| Остаточный шум |
≤0.02 мкм |
| Повторяемость |
1δ≤3 нм |
| Длина среза |
0.025, 0.08, 0.25, 0.8, 2.5, 8 мм |
| Длина оценки |
λcX2,3,4,5,6,7 |
| Скорость привода по оси X |
0.5~20 мм/с |
| Скорость привода по оси Z |
0.2-20 мм/с |
Возможности измерения
Измерение профиля: Комплексный анализ линейных элементов, точечных элементов, расстояний между точками и линиями, позиционных отношений, включая расстояние, параллельность, перпендикулярность, угол, глубину канавки, ширину канавки, радиус. Возможность анализа прямолинейности, выпуклости и профиля.
Измерение шероховатости: Полный анализ параметров шероховатости, включая Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Параметры волнистости: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. Параметры исходного профиля: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Компоненты системы
Индуктивный датчик шероховатости и профиля серии ER
- Разрешение: 65536:1 / 262144:1
- Диапазон: R:±400 мкм/±600 мкм, C:±5 мм/±7.5 мм
- Линейная точность: R:±7%/±4%, C:0.15%/0.07%
- Остаточный шум: ≤0.025 мкм/≤0.02 мкм
- Опорная поверхность шероховатости: Направляющая, без направляющей
- Высокоточный интегрированный индуктивный датчик для измерения шероховатости и профиля с простой заменой иглы
Приводные системы
Низкошумный привод Dsh / Низкошумный керамический привод Dch (Выбирается в соответствии с требованиями применения)
- Ход рельса: 100-150 мм / 180~220 мм
- Интервал числа: 0.05~2 мкм / 0.05~5 мкм
- Прямолинейность профиля: 0.3 мкм/100 мм
- Остаточное значение шероховатости: ≤0.005 мкм
- Максимальная скорость перемещения: 20 мм/с
- Минимальная скорость измерения: 0.1 мм/с
- Низкошумный привод соответствует требованиям к точности измерения профиля стандартных деталей и требованиям к измерению шероховатости, превышающим Ra 0.025 микрон
Компоненты колонны
Высокоскоростная колонна Cnf / Высокоскоростная длинная колонна Cnfl (Выбирается в соответствии с требованиями измерения)
- Диапазон: 320~420 мм / 520~620 мм
- Максимальная скорость перемещения: 20 мм/с
- Минимальная скорость перемещения: 0.2 мм/с
- Точность позиционирования: 0.005 мм
- Высокоскоростная колонна с рамной конструкцией сохраняет точность без деформации, оснащена высокоскоростной трансмиссионной структурой и широким диапазоном скоростей
Компоненты платформы
Интегральный эргономичный рабочий стол MPE
- Материал: Мрамор
- Спецификация: 500*800, 500*1000
- Интегральная конструкция с компактной структурой для простоты обслуживания и экономии места
- Эргономичный дизайн снижает утомляемость оператора
Часто задаваемые вопросы
В1: Вы фабрика или торговая компания?
О1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
В2: Что производит ваша компания в основном?
О2: Мы специализируемся на машинах для оптического измерения, координатно-измерительных машинах, оснастке для КИМ и ОИМ, а также сопутствующем оборудовании.
В3: Как выбрать подходящую спецификацию?
О3: Наша профессиональная команда порекомендует подходящие измерительные приборы в зависимости от разнообразия вашей продукции и требований к измерениям.
В4: Принимаете ли вы индивидуальное обслуживание?
О4: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, разработанные с учетом конкретных потребностей клиентов.
В5: Каков ваш гарантийный срок?
О5: На нашу продукцию предоставляется 1-летняя гарантия. Мы усилили долговечность хрупких компонентов для обеспечения надежности продукции.
