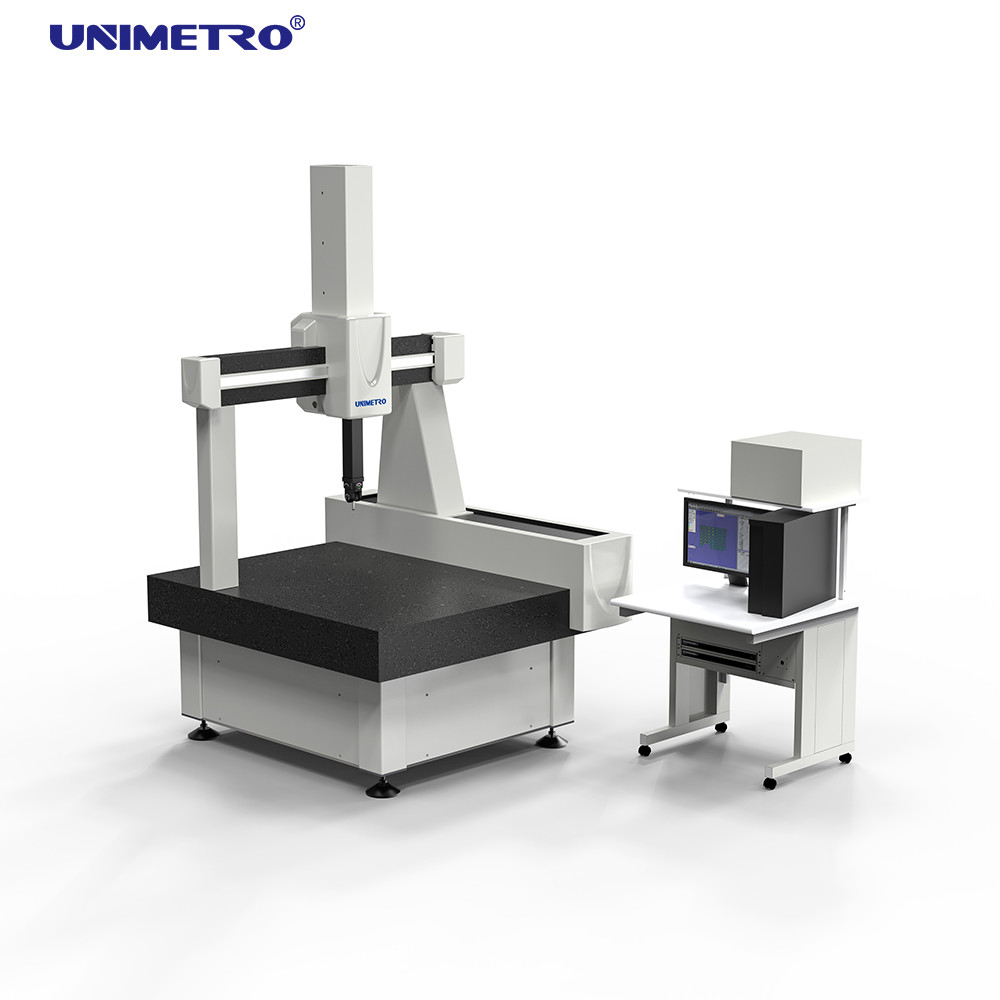

Полуавтоматическая высокоточная 3D координатная измерительная машина с двойным пассивным приглушением вибрации и встроенными проводниками

• Патентная двойная пассивная амортизация вибраций:Интегрированная система сдерживания вибраций позволяет размещать вблизи производства без особых требований к фундаменту.
• Рабочий стол из высококачественного гранита:Точный натуральный гранит из "Mount TAI" обеспечивает превосходную амортизацию вибраций и стабильность.
• Включенные проводники во всех осях:Защищенные направляющие пути предотвращают повреждение от грязи и тепловых воздействий, подходящие для пыльной среды.
• Трансмиссия "автоматического исправления" на трении:Патентная система передачи с фиксированной + микро-подвесной структурой обеспечивает параллельную передачу с направляющими путями.
• Импортируемые ключевые части:Премиальные компоненты от известных брендов, включая сервомоторы, трансмиссии и пневматические системы.
• Оптическая шкала Рениша:Высокая точность оптической шкалы с разрешением 0,5 мкм для более высокой точности измерений.
• Воздушный подшипник, направляющий окружение:Четырехсторонняя окруженная конструкция с множеством регуляторов давления воздуха для исключительной стабильности.
• Технология малых отверстий:Передовая технология потребления воздуха (150NL/мин) улучшает тепловую стабильность и долгосрочную точность.

Rational-DMIS - это комплексный пакет программного обеспечения для 3D-измерений с полным коренным ядром DMIS (стандарт ISO 22093:2003) с расширенными возможностями как для начинающих, так и для экспертов.

• Онлайн и офлайн программирование с предупреждением о столкновении в режиме реального времени
• Полная поддержка ядра DMIS версии 3.0, 4.0, и 5.0
• Многочисленные форматы CAD-интерфейсов, включая CATIA, Pro/E, UG, Parasolid, STEP и IGES
• Графический двигатель ACIS для обработки крупномасштабных файлов CAD
• Алгоритмы, сертифицированные PTB (уровень 1)
• Высокоскоростное точечное сканирование с интервалом 0,002 мм
• Обработка данных с помощью лазерного сканирования со скоростью 20 000 точек/секунду
• Встроенные модели данных продукции Renishaw для калибровки зондов

• Графический интерфейс на базе Windows с настраиваемым макетом
• Полное измерение 2D и 3D геометрических элементов
• Оценка допустимых норм ISO для всех геометрических характеристик
• Расчеты передовых геометрических отношений и трансформации координат
• Автоматическое распознавание признаков и создание программ измерений
• Методы установления множественной системы координат
• Функциональность шаблона для повторного использования программы
• Полная отчетность в формате PDF, Excel, HTML и других форматах

RENISHAW UCC контроллер с интегрированным сервореактором, платформой контроллера и процессором с сертификациями CE и UL для глобального соответствия.

• Единый 32-разрядный процессор с реальным управлением в реальном времени
• 19 дюймовая стойка, вес: 19 кг.
• 220В, 50/60Гц однофазная мощность, 1300Вт подключенная нагрузка
• Соответствует нормам EN50082 и EN50081
• Рабочая температура: от 10 до 45°C
• Относительная влажность: от 10% до 95% неконденсирующая
• Максимальная скорость позиционирования с разрешением 1 мкм
• Усовершенствованное просмотр вперед и S-профиль ускорения
• Контрчастота до 10 МГц

Джойстик MCUlite:Комплексный блок управления CMM с 10 клавишами управления и системой управления скоростью.

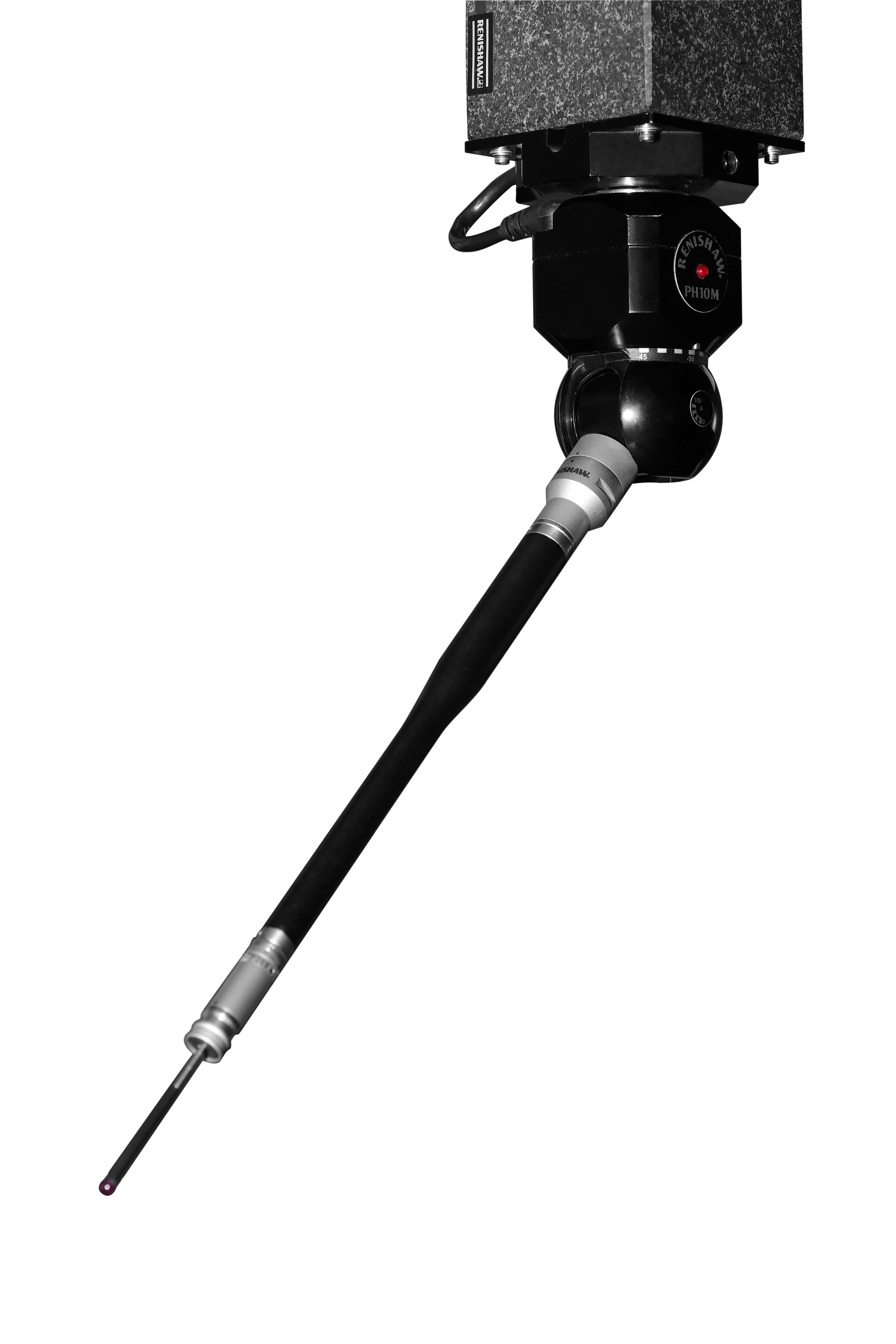

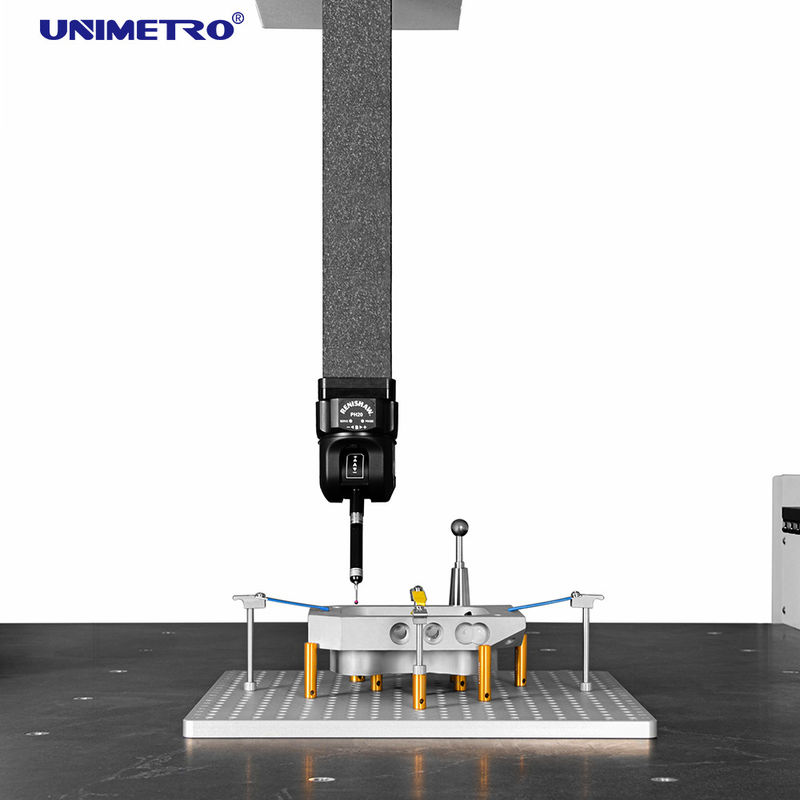

Система зондирования:Полная система измерений, включая головы зондов, зонды и стили.

Калибровочный шар:Ø20 мм сферический ориентировочный габарит с нитью M10, округлость ≤0,3 мкм, доступный со всех шести полуосей.
