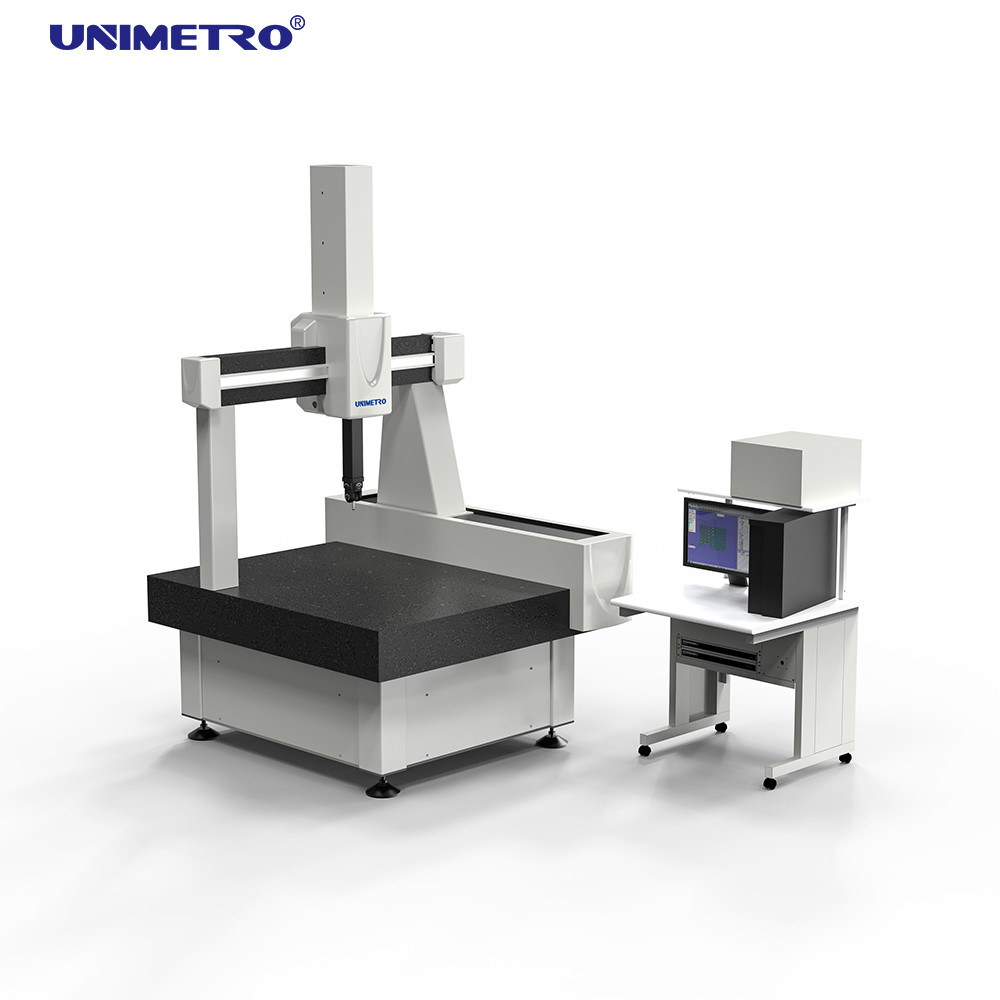

Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм

Semi-Manual 3D Coordinate Measuring Machine with 710×1016×610 mm Measuring Range, Marble Base, and 0.5um Scale Resolution
Semi-Manual 3D Coordinate Measuring Machine with 710×1016×610 mm Measuring Range, Marble Base, and 0.5um Scale Resolution
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE,ISO
Номер модели: Гелий
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Деревянный случай
Время доставки: 3~5 недель
Условия оплаты: Т/Т, Л/К
Поставка способности: 40
Лучшая цена Контакт
Подробная информация
Название продукта: CMM машина координаты измеряя Материал: Мраморное основание
Диапазон измерения: 710 x 1016 x 610 mm Diamension Overrall: 1460 x 1800 x 2700 mm
Вес машины: 2380kg MPEe: ≤ 1.8+L/350 (μm)
MPEp: ≤ 2.3μm Разрешение масштаба: 0.5мм
Выделить:

машина 3D cmm координированная измеряя

,

Гелий 3D координатная измерительная машина

Характер продукции

Полуавтоматическая 3D координатно-измерительная машина, серия Helium, диапазон измерения 700×1000×600 мм
Обзор продукта

Серия "Helium" представляет собой 3D координатно-измерительную машину UNIMETRO высшей точности, разработанную и спроектированную по немецким технологиям. Каждый компонент проходит строгий отбор при производстве, обеспечивая идеальную интеграцию при сборке. Все машины сертифицированы по стандартам ISO 10360-2 с использованием сверхточных лазерных измерений и твердых мер, сертифицированных DKD.

Технические характеристики
Параметр Спецификация
Измерительная область X=710мм, Y=1016мм, Z=610мм
Габаритные размеры 1460 × 1800 × 2700 мм
Максимальный вес детали 1000 кг
Вес машины 2380 кг
MPEe ≤ 1.8+L/350 (мкм)
MPEp ≤ 2.3 мкм
Разрешение шкалы 0.5 мкм
Максимальная 3D скорость 520 мм/с
Максимальное 3D ускорение 900 мм/с
Ключевые преимущества
  • Патентованное двойное пассивное демпфирование вибраций
  • Высококачественный гранитный рабочий стол
  • Закрытые направляющие по всем осям
  • Фрикционная трансмиссия с "автоматической коррекцией"
  • Импортные ключевые компоненты
  • Оптическая система шкалы RENISHAW
  • Воздушные подшипники на направляющих с четырех сторон
  • Технология малых отверстий
Программное обеспечение для измерений

Rational-DMIS - Комплексный пакет программного обеспечения для 3D измерений, разработанный с полной поддержкой нативного ядра DMIS (стандарт ISO 22093:2003). Разработан для начинающих и опытных пользователей, устанавливает стандарт для программного обеспечения КИМ.

Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 0
Технические характеристики измерительной головки

Измерительная головка: Ручная головка MH20i от RENISHAW

Характеристика Спецификация
Повторяемость положения ±0.5 мкм
Шаги позиционирования 15°
Поворотная ось ±180°
Наклонная ось 0°-90°
Общее количество положений 140 мм
Рабочая температура 10-40℃

Компоненты измерительного щупа: Модуль TP20 SF со сборкой щупа M2

Номер детали Описание Спецификации Количество
A-5004-7585 Удлинитель щупа 10 мм 1
A-5004-7586 Удлинитель щупа 20 мм 2
A-5000-2280 Удлинитель щупа 240 мм 1
A-5000-7805 Шариковый щуп Ø0.7×10 мм 2
A-5000-7806 Шариковый щуп Ø1×10 мм 2
A-5000-3603 Шариковый щуп Ø2×10 мм 2
A-5000-3604 Шариковый щуп Ø3×10 мм 2
A-5000-4161 Шариковый щуп Ø4×10 мм 1
A-5000-2286 Шариковый щуп Ø5×10 мм 1
- Ключ для щупа - 2

Итого: 10 типов, 16 шт.

Портфолио компании и клиентов
Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 1 Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 2 Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 3 Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 4 Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 5 Полуручная 3D координатная измерительная машина с диапазоном измерений 710×1016×610 мм, мраморной основой и разрешением в 0,5 мм 6
Часто задаваемые вопросы
В1: Вы фабрика или торговая компания?
О1: Мы фабрика и предоставляем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
О2: Мы специализируемся на машинах для оптического измерения, координатно-измерительных машинах, оснастке для КИМ и ОИМ, а также сопутствующем оборудовании.
В3: Как выбрать подходящую спецификацию?
О3: Наша профессиональная команда порекомендует подходящие спецификации в зависимости от разнообразия вашей продукции и требований к измерениям.
В4: Принимаете ли вы индивидуальные услуги?
О4: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к конкретным потребностям клиентов.
В5: Каков ваш гарантийный срок?
О5: На нашу продукцию предоставляется 1-летняя гарантия. Мы усилили долговечность хрупких компонентов для обеспечения надежности продукции.
