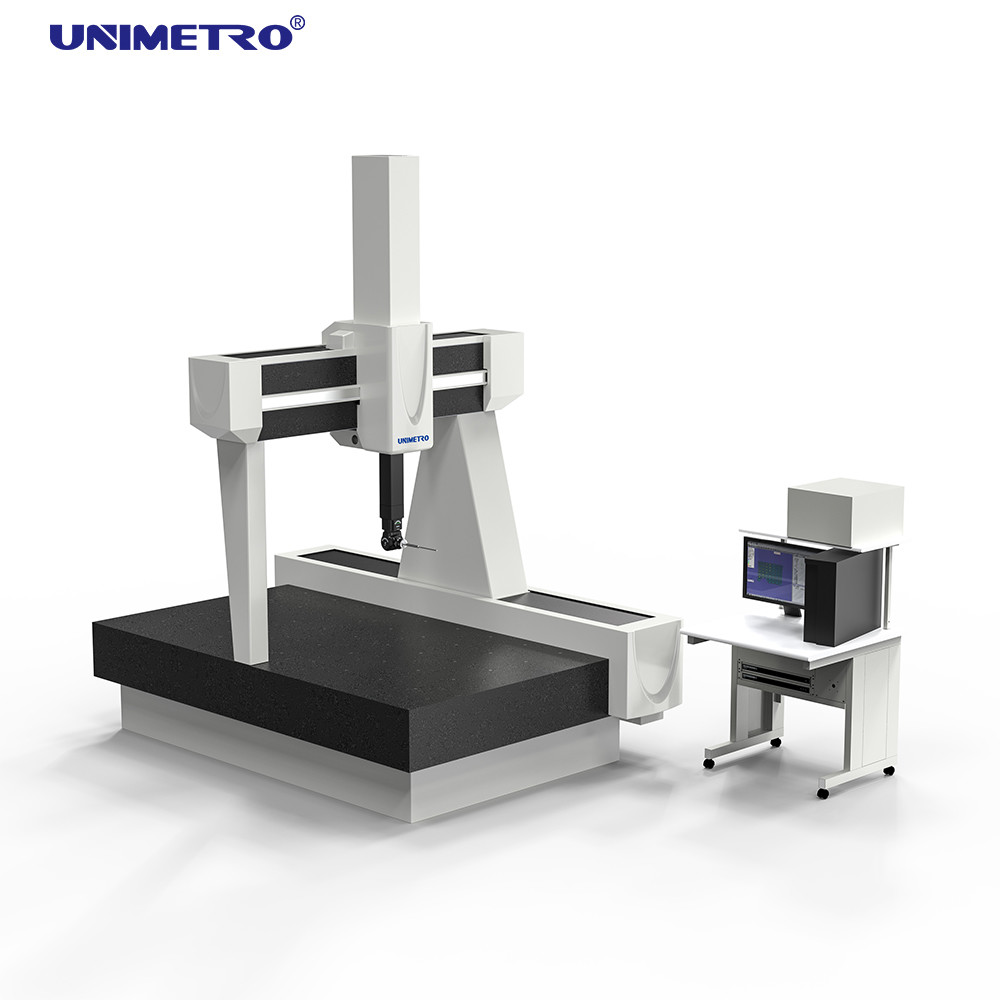

Однокоординатный 3D-измерительный прибор с большим ходом
Обзор продукта

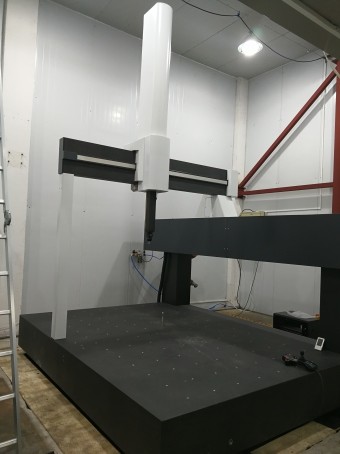

"Krypton" - это высокоточный, высоконадежный крупногабаритный трехкоординатный измерительный прибор с уникальной односторонней конструкцией. Основанный на универсальных модульных концепциях дизайна, он обеспечивает исключительную надежность для всех типов координатно-измерительных машин, будучи при этом простым в обслуживании. Различные спецификации этой модели включают удлинительные рельсы длиной более 10 м, что позволяет устанавливать их ниже уровня земли. Серия Krypton поддерживает несколько методов измерения, включая измерение касательным цифровым щупом, непрерывное контактное сканирование аналоговым щупом и сканирование лазерным щупом. Все варианты щупов полностью взаимозаменяемы, что облегчает измерение тысяч геометрических и свободных форм деталей.
Технические параметры
| Название продукта |
Портальный координатно-измерительный прибор КИМ для контроля автомобилей |
| Серия Kr |
Диапазон перемещения (мм) |
Точность (мкм) |
MPEe |
MPEp |
| 1000 |
X: 1000-5000
Y: 800 |
1.5+L/350 мкм |
1.5 мкм |
|
| 1200 |
X: 1000-5000
Y: 1000 |
|
|
|
| 1500 |
X: 2000-5000
Y: 1200,1300,1500 |
|
|
|
| 1600,1800,2000,2500 |
X: 2000-5000
Y: 1500 |
|
|
|
| 2500 |
X: 2500-6000
Y: 1800 |
|
|
|
| 2500 |
X: 2500-8000
Y: 2000 |
|
|
|
Программное обеспечение
Измерительное ПО: Rational-DMIS Advanced (CAD)
Руководство: Руководство + диск
Система управления и система щупов
Включает джойстик: Система управления RENISHAW, включая джойстик MCU
Набор щупов: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Стержни щупов: Стержни RENISHAW M2 M3
Типичные области применения
- Авиационные детали и конструкционные элементы
- Большие зубчатые колеса
- Крупные паровые турбины для электростанций
- Судовые двигатели и гребные винты
- Детали поездов
Ключевые особенности

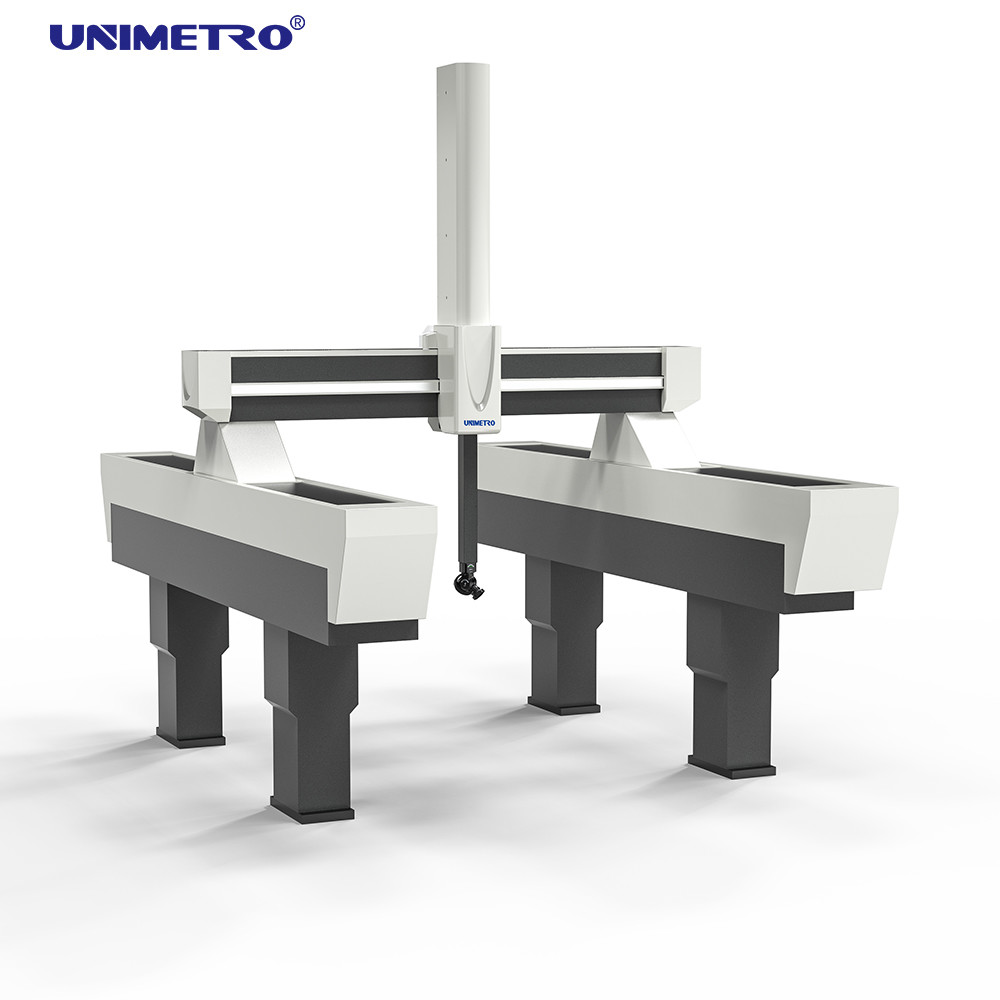

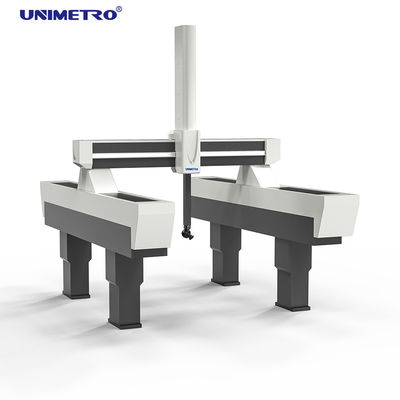

Конструкция с приподнятой рельсовой системой - повышенная точность и стабильность
Односторонняя конструкция виадука на трехкоординатном измерительном приборе значительно снижает погрешность Аббе, что приводит к повышению точности и значительному улучшению стабильности.
Трехосевая направляющая - полностью закрытая, из цельного гранита
Все машины оснащены закрытыми направляющими для предотвращения повреждений от эрозии пылью и защиты от загрязнений и температурных колебаний. Это особенно важно для суровых условий эксплуатации. Все три оси изготовлены из гранита, который устойчив к коррозии и имеет одинаковые коэффициенты теплового расширения, что обеспечивает более высокую точность.
Программное обеспечение
Rational-DMIS - это недавно разработанный крупномасштабный интегрированный пакет программного обеспечения для 3D-измерений. При разработке программного обеспечения учитывались как потребности начинающих пользователей в простоте использования, так и функциональные требования продвинутых пользователей. Важнее всего то, что он представляет собой модель стандартизации программного обеспечения для КИМ.
Программы Rational DMIS разработаны с полным и нативным ядром DMIS до версии 5.0 DMIS, что принципиально отличается от так называемой "поддержки DMIS" (где ядро не является DMIS). Являясь установленным стандартом ISO (ISO 22093:2003), DMIS обеспечивает совместимость и производительность на уровне отраслевых стандартов.
