Главная страница > Продукция> 3D координатно-измерительная машина> КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции

КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции

Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection
Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: ISO
Номер модели: Xeon
Количество мин заказа: 1set
Цена: обсуждаемый
Упаковывая детали: деревянный случай
Время доставки: 45DAYS
Условия оплаты: Т/Т,Л/К,Д/А,Д/П,Вестерн Юнион,МонейГрам
Поставка способности: Набор 10 в месяц
Лучшая цена Контакт
Подробная информация
Название продукта: Координатно-измерительная машина CMM типа Gantry для осмотра автомобилей Модель: Ксеон
MPEe: ≤ 2,0+л/350 (мкм) MPEp: 2,0 мкм
Варенди: 12 месяцев Преимущество: стабильная структура, большой диапазон
Выделить:

Тип машины портала координаты измеряя

,

CMM координированные измеряя машины и системы

,

Машины координаты ISO измеряя

Характер продукции

Портальные системы КИМ и координатно-измерительные машины для контроля автомобильных деталей
Обзор продукта

Портальный трехкоординатный измерительный прибор серии Xe оснащен верхней лазерной конструкцией, обеспечивающей высокую точность, идеально подходящую для измерения домкратов и сложных конструкций деталей. Доступен с дополнительными контактными датчиками, аналоговыми сканирующими датчиками или сканирующими датчиками для удовлетворения разнообразных требований к измерениям.

Эта система предоставляет эффективные решения для компаний, работающих с крупномасштабными конструкционными деталями, решая сложные задачи измерения в различных промышленных применениях.

Технические параметры
Серия продуктов Перемещение по оси X (мм) Перемещение по оси Y (мм) Перемещение по оси Z (мм) Точность MPEe Точность MPEp
Xe 1800,2000,2500 2000-4000 1500 1500 2.0+L/350 мкм 2.0 мкм
Xe 3000,4000,5000 2500-6000 1800 1800 2.0+L/350 мкм 2.0 мкм
Xe 2500,3000,4000 2500-6000 2000 2000 2.0+L/350 мкм 2.0 мкм
Xe 2500,3000,4000 2500-8000 2500 2500 2.0+L/350 мкм 2.0 мкм
Xe 3000,4000,5000 3500-8000 3000 3000 2.0+L/350 мкм 2.0 мкм
Xe 5000,6000 5000-8000 4000 4000 2.0+L/350 мкм 2.0 мкм
Программное обеспечение и системы управления

Программная система: Rational-DMIS Advanced версия (CAD) с ручным управлением и диском

Система управления: Система управления RENISHAW с джойстиком MCU

Варианты датчиков: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Стилусы датчиков: Стилусы RENISHAW M2 M3

Типичные применения

Высокая повторяемость: односторонняя повторяемость ≤1 мкм

  • Детали двигателей и коробок передач автомобилей
  • Лопатки, двигатели и детали самолетов авиационной промышленности
  • Общее прецизионное машиностроение
  • Фармацевтическое производство
Ключевые особенности
  • Трехосевая направляющая - полностью закрытая, полностью из гранита: Закрытые направляющие защищают от эрозии пылью и загрязнения окружающей среды. Все три оси выполнены из гранита для коррозионной стойкости и постоянных коэффициентов теплового расширения.
  • Решетчатая линейка - высокоточная решетчатая линейка Renishaw: Оснащена новейшей высокоточной решетчатой линейкой Tonic от Renishaw для исключительной точности измерений.
  • Воздушно-плавающая направляющая - конструкция с четырех сторон: Четырехсторонняя воздушно-плавающая направляющая с несколькими клапанами регулирования давления воздуха и воздушными подшипниками для максимальной стабильности во время движения.
Возможности программного обеспечения

Rational-DMIS — это комплексный пакет программного обеспечения для 3D-измерений, разработанный как для начинающих, так и для опытных пользователей. Программное обеспечение имеет встроенное ядро DMIS (версия 5.0) и соответствует стандарту ISO 22093:2003, устанавливая стандарт для программного обеспечения для измерений КИМ.

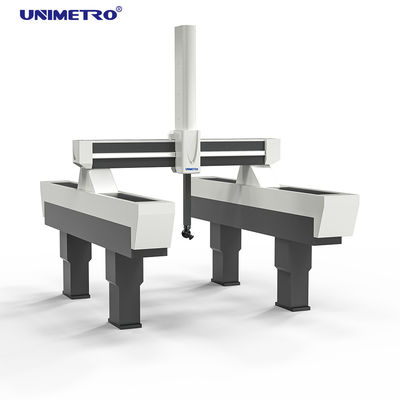

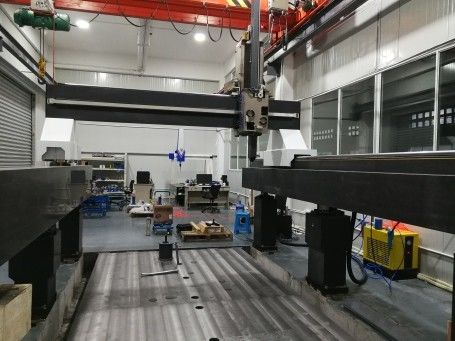

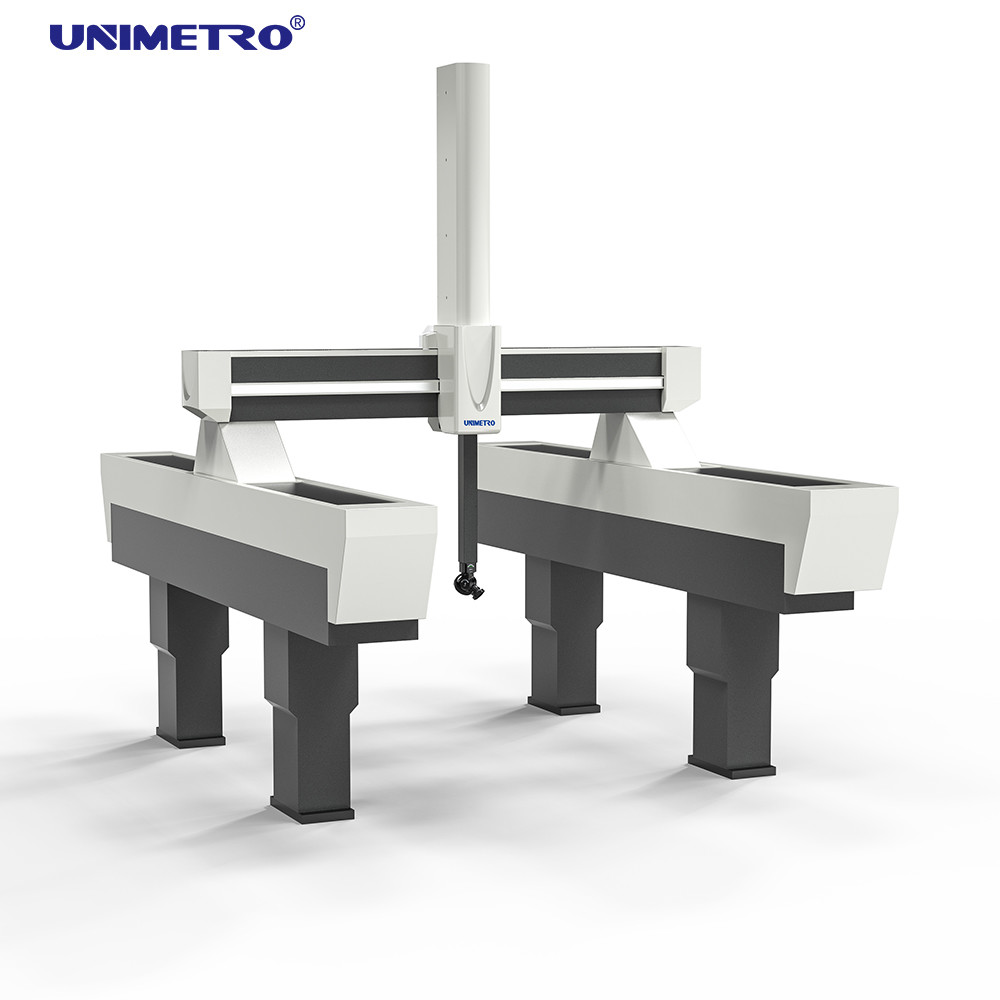

Изображения продукта
КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции 0 КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции 1 КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции 2 КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции 3
Наши клиенты и агенты
КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции 4 КММ с высокоточным решетчатым линером, полностью закрытыми гранитными путеводителями и четырехсторонними воздушными плавучими рельсами для автомобильной инспекции 5
Часто задаваемые вопросы
В1: Вы фабрика или торговая компания?
О1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
О2: Мы в основном производим машины для оптического измерения, координатно-измерительные машины, оснастку для КИМ и ОМ, а также сопутствующее оборудование.
В3: Как выбрать подходящую спецификацию?
О3: Наша профессиональная команда порекомендует подходящие спецификации в зависимости от разнообразия вашей продукции и требований к измерениям.
В4: Принимаете ли вы индивидуальные услуги?
О4: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к конкретным потребностям клиентов.
В5: Каков ваш гарантийный срок?
О5: На нашу продукцию предоставляется 1-летняя гарантия. Мы усилили долговечность хрупких компонентов для обеспечения надежности продукции.
