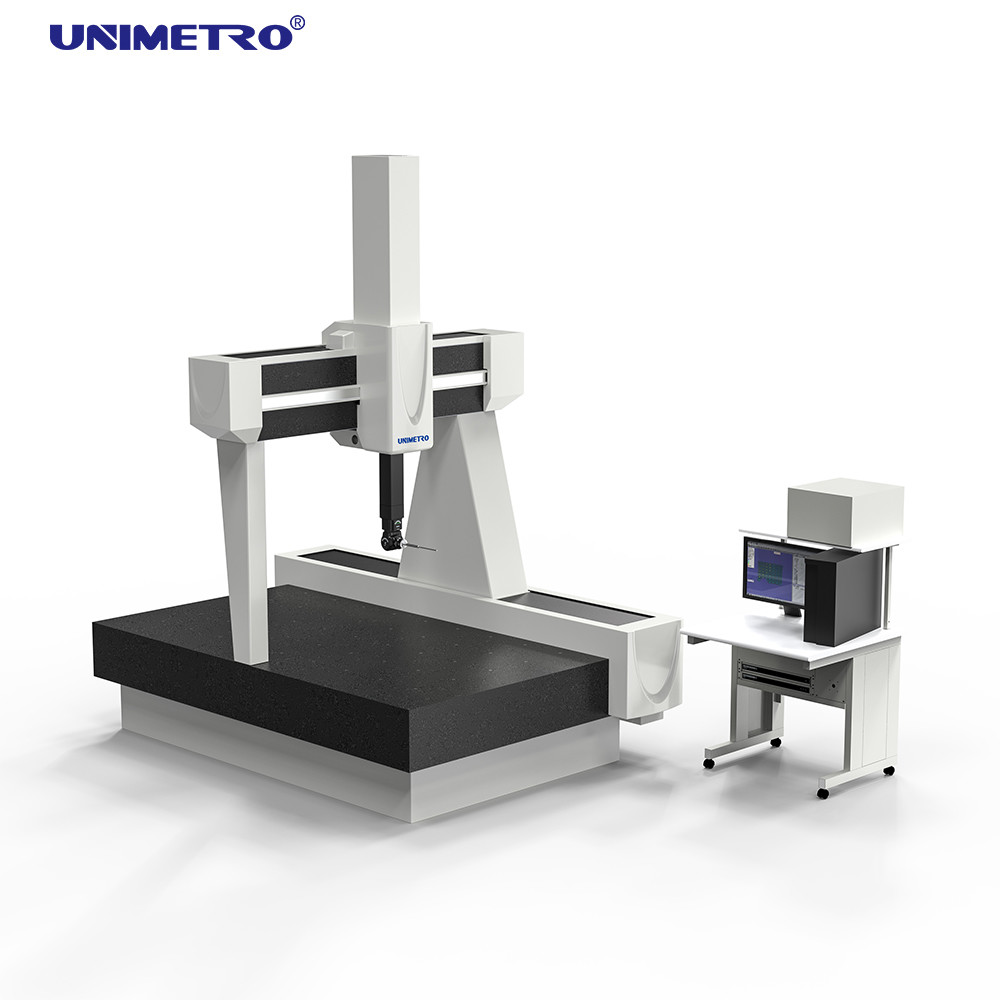

Координатно-измерительная машина (КИМ) с технологией измерения малых отверстий

«Гелий» представляет собой измерительную машину высочайшей точности, полностью разработанную и спроектированную UNIMETRO. Каждый компонент проходит строгий отбор во время производства, что обеспечивает идеальную и своевременную интеграцию во время сборки. Все измерительные машины сертифицированы в соответствии со стандартами ISO 10360-2 с использованием двух стандартизированных процедур приемки. Проверка точности включает в себя сверхточные лазерные измерения и стандартизированные испытания с использованием сертифицированных DKD твердотельных мер, таких как концевые меры и шариковые пластины.

Программное обеспечение для измерения: расширенная версия Rational-DMIS (CAD)
Руководство: Руководство + диск

Включает джойстик управления с системой управления RENISHAW и джойстик MCU.
Наборы датчиков: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Щуп датчика: RENISHAW M2 щуп M3

• Запатентованное двойное пассивное гашение вибрации:Интегрирован непосредственно в корпус машины, что позволяет размещать его рядом с производством без особых требований к фундаменту.
• Рабочий стол из высококачественного гранита:Изготовлен из высокоточного, тяжелого и стабильного натурального гранита компании Mount TAI, обеспечивающего превосходное гашение вибраций и производительность.
• Закрытые направляющие по всем осям:Защищает направляющие от повреждений, грязи и прямых термических воздействий, подходит для пыльной среды.
• Импортированные ключевые части:Используются компоненты известных брендов (серводвигатель, система трансмиссии, пневматическая система) для оптимальной точности и срока службы.
• Оптическая шкала RENISHAW:Высокоточная оптическая шкала с разрешением 0,5 мкм для превосходной точности измерений.
• Направляющая с воздушным подшипником:Четырехсторонняя окруженная конструкция с несколькими регуляторами давления воздуха и кольцевой пневматической опорой для обеспечения устойчивости прибора.
• Технология малых отверстий:Расход воздуха: 150 л/мин. Создает зону конденсата между воздушным подшипником и направляющей для компенсации тепла от трения при движении, улучшая термическую стабильность и долговременную точность.

Rational-DMIS — это недавно разработанный пакет программного обеспечения для крупномасштабных интегрированных 3D-измерений, предназначенный для удовлетворения требований как начинающих, так и продвинутых пользователей. Разработанный на базе полного ядра DMIS (стандарт ISO 22093:2003), он представляет собой модель стандартизации программного обеспечения для измерения КИМ.
