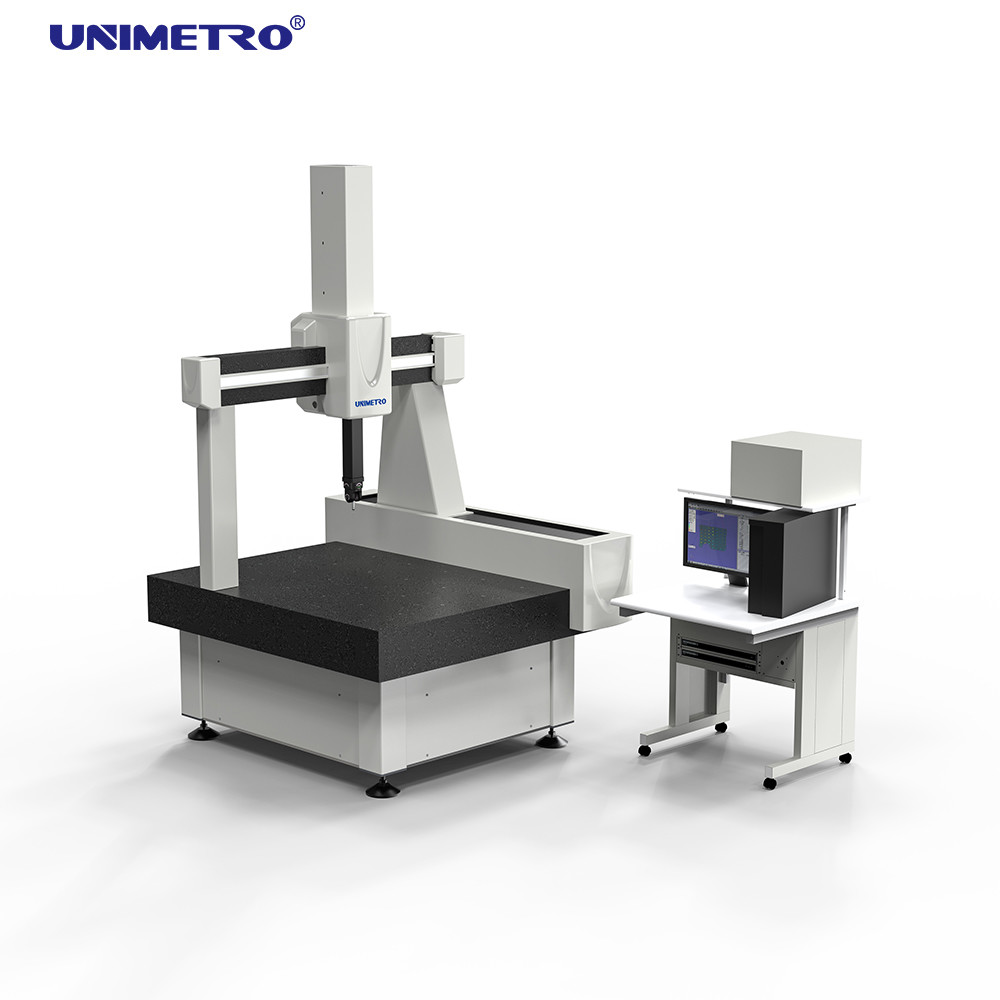

Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением

High Precision 3D Coordinate Measuring Machine for Mold Industry with 0.1μm Resolution and Powerful Software
High Precision 3D Coordinate Measuring Machine for Mold Industry with 0.1μm Resolution and Powerful Software
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE
Номер модели: Он
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный случай
Время доставки: 20 дней работы
Условия оплаты: T/T
Поставка способности: 10 в месяц
Лучшая цена Контакт
Подробная информация
Напряжение питания: 220В Давление воздуха: 0,7-1,0 МПа
Точность фильтра: 0,3 um Подача воздуха: ³ /min 0.12-0.45m
Рабочая температура: 18-22°C Всечасный цикл температуры: 1 °C/H
Ускорение Макс 3D: 900 мм/с Скорость Макс 3D: 520mm/s
Выделить:

Измеряя машина CMM 3D

,

машина 0.1um 3D измеряя

,

Машина координаты прессформы 3D измеряя

Характер продукции

3D координатная измерительная машина для промышленности форм с мощным программным обеспечением и разрешением 0,1 мкм
Обзор продукции

"Гелий" представляет собой самую высокую точность машины, полностью разработанной и разработанной UNIMETRO. Каждый компонент подвергается строгому выбору во время производства, обеспечивая идеальную и своевременную сборку.Все измерительные машины приняты в соответствии со стандартами ISO 10360-2., используя две стандартизированные процедуры приемки с ультраточным лазерным измерением и твердыми измерениями, сертифицированными DKD.

Технические спецификации
Параметр Спецификация
Площадь измерения X=710 мм, Y=1016 мм, Z=610 мм
Общие измерения 1460 × 1800 × 2700 мм
Максимальная масса части 1000 кг
Машины 2380 кг
МПЕ ≤ 1,8+L/350 (μm)
MPEp ≤ 2,3 мкм
Разрешение масштаба 0.5 мкм
Максимальная 3D скорость 520 мм/с
Максимальное 3D ускорение 900 мм/с
Ключевые преимущества
  • Патент на двойную пассивную амортизацию вибраций
  • Рабочий стол из гранита высокого качества
  • Закрытые проводники во всех осях
  • Трансмиссия "автоматического исправления" на трение
  • Импортируемые ключевые части
  • Оптическая шкала Рениша
  • Воздушный подшипник окружает направляющий путь со всех четырех сторон
  • Технология малых отверстий
Особенности программного обеспечения

Рациональный ДМИС- недавно разработанный комплексный пакет программного обеспечения для крупномасштабных 3D-измерений, предназначенный как для начинающих, так и для продвинутых пользователей.что делает его моделью для стандартизации программного обеспечения для измерений CMM.

Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 0
Спецификации системы зондирования

Глава зонда: MH20i ручная голова от RENISHAW

Параметр Спецификация
Повторяемость положения +0,5 мкм
Шаги позиционирования 15°
Ось вращения +180°
Ось вращения 0°-90°
Общее количество позиций 140 мм
Операционная температура 10-40°C

Зонд: модуль TP20 SF / совокупность зондов M2

Число Имя Спецификации Количество
A-5004-7585 Протяжный стержень зонда 10 мм 1
A-5004-7586 Протяжный стержень зонда 20 мм 2
A-5000-2280 Протяжный стержень зонда 240 мм 1
A-5000-7805 Кольцевой зонд Φ0,7×10 мм 2
A-5000-7806 Кольцевой зонд Φ1×10 мм 2
A-5000-3603 Кольцевой зонд Φ2×10 мм 2
A-5000-3604 Кольцевой зонд Φ3×10 мм 2
A-5000-4161 Кольцевой зонд Φ4×10 мм 1
А-5000-2286 Кольцевой зонд Φ5×10 мм 1
Отключатель зонда 2
Всего: 10 Тип 16 процентов
Информация о компании
Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 1 Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 2 Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 3 Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 4
Наши клиенты и агенты
Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 5 Высокоточный трехмерный координатно-измерительный прибор для производства пресс-форм с разрешением 0,1 мкм и мощным программным обеспечением 6
Часто задаваемые вопросы
Q1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
Вопрос 2: Что в основном производит ваша компания?
A2: Мы специализируемся на измерительных машинах зрения, координатных измерительных машинах, приспособлениях CMM и VMM и связанном оборудовании.
Q3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда порекомендует подходящие спецификации на основе вашего сорта продукции и требований измерений.
Q4: Принимаете ли вы индивидуальное обслуживание?
A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие конкретным потребностям клиентов.
Q5: Каков ваш гарантийный срок?
A5: Наши продукты поставляются с 1-летней гарантией. Мы улучшили долговечность на ломаемых деталях, гарантируя надежное качество продукции.
