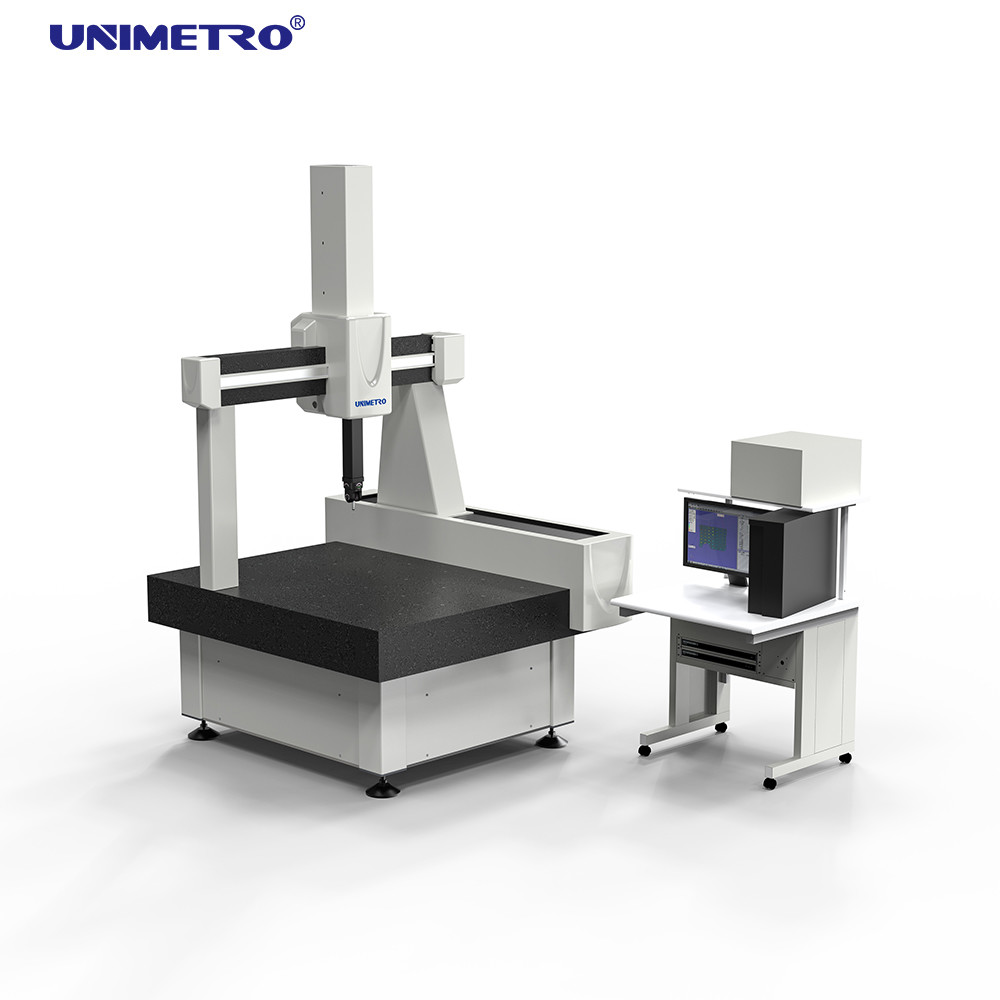

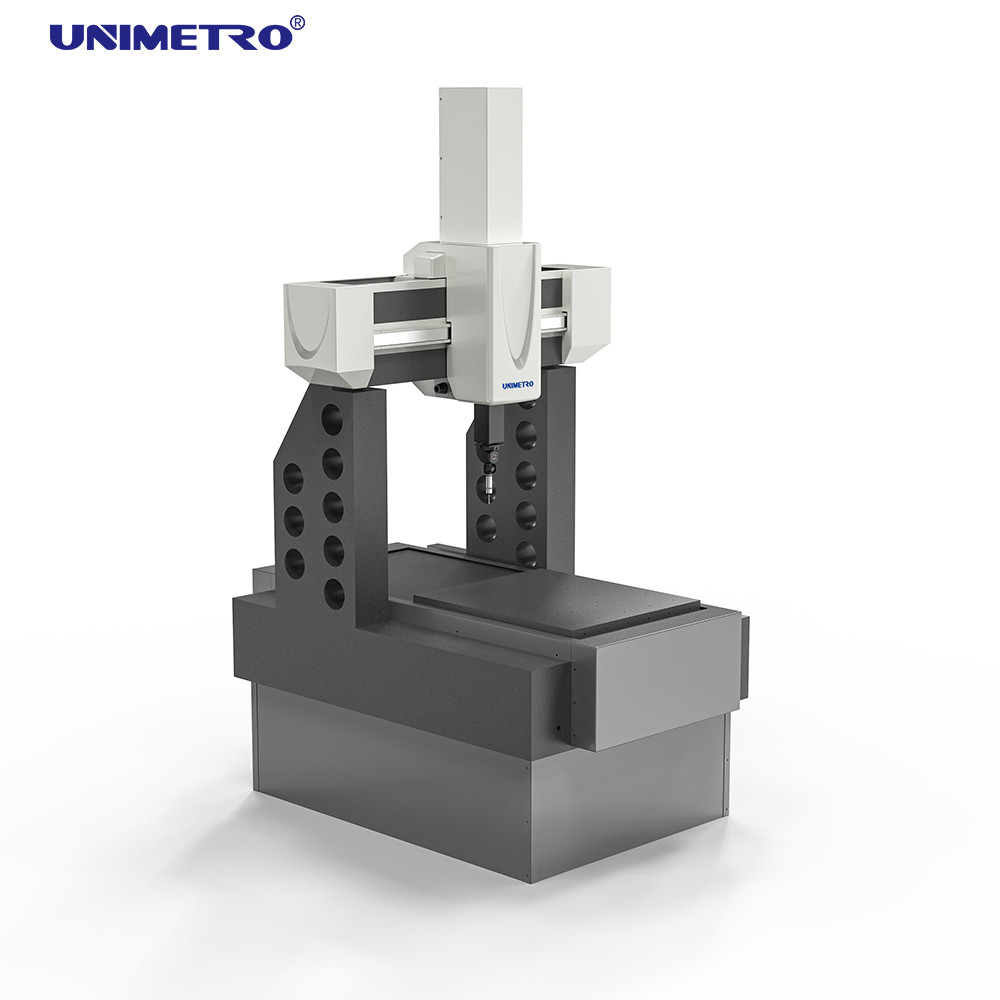

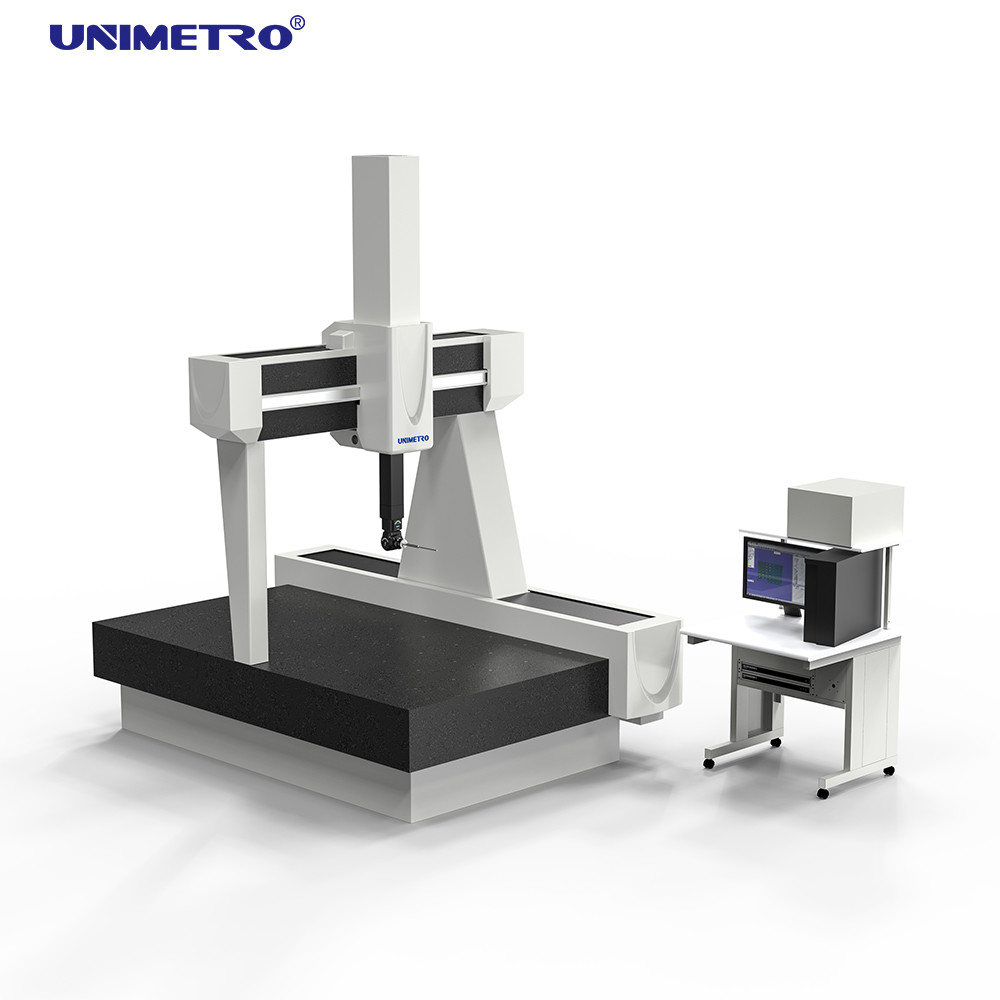

3D-координатно-измерительная машина для производства пресс-форм с мощным программным обеспечением и разрешением 0,1 мкм

3D Coordinate Measuring Machine for Mold Industry with Powerful Software and 0.1 µm Resolution
3D Coordinate Measuring Machine for Mold Industry with Powerful Software and 0.1 µm Resolution 3D Coordinate Measuring Machine for Mold Industry with Powerful Software and 0.1 µm Resolution 3D Coordinate Measuring Machine for Mold Industry with Powerful Software and 0.1 µm Resolution 3D Coordinate Measuring Machine for Mold Industry with Powerful Software and 0.1 µm Resolution
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Сертификация: CE
Номер модели: ОН
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: деревянный корпус
Время доставки: 20 рабочих дней
Условия оплаты: T/T
Поставка способности: 10 в месяц
Лучшая цена Контакт
Подробная информация
Напряжение питания: 220В Давление воздуха: 0,7-1,0 МПа
Точность фильтра: 0,3 um Подача воздуха: ³ /min 0.12-0.45m
Рабочая температура: 18-22°C Всечасный цикл температуры: 1 °C/H
Ускорение Макс 3D: 900 мм/с Скорость Макс 3D: 520mm/s
Выделить:

Машина индустрии 3D прессформы измеряя

,

0.1um машина разрешения 3D измеряя

,

машина координаты 220V 3D измеряя

Характер продукции

3D-координатно-измерительная машина для производства пресс-форм с мощным программным обеспечением и разрешением 0,1 мкм
Обзор продукта

«Гелий» представляет собой измерительную машину высочайшей точности, полностью разработанную и спроектированную UNIMETRO. Каждый компонент проходит строгий отбор во время производства, что обеспечивает идеальную и своевременную интеграцию во время сборки. Все измерительные машины принимаются в соответствии со стандартами ISO 10360-2 с использованием двух стандартизированных процедур приемки: сверхточных лазерных измерений и сертифицированных DKD измерений твердых тел.

Технические параметры
Параметр Спецификация
Площадь измерения Х=710мм, Y=1016мм, Z=610мм
Габаритные размеры 1460×1800×2700 мм
Максимальный вес детали 1000 кг
Вес машины 2380 кг
MPee ≤ 1,8+L/350 (мкм)
ПДЭп ≤ 2,3 мкм
Разрешение масштаба 0,5 мкм
Максимальная скорость 3D 520 мм/с
Максимальное 3D-ускорение 900 мм/с
Ключевые преимущества
  • Запатентованное двойное пассивное гашение вибрации.
  • Рабочий стол из высококачественного гранита.
  • Закрытые направляющие по всем осям
  • Фрикционная «автоматическая» трансмиссия
  • Импортированные ключевые детали
  • Оптические весы RENISHAW
  • Направляющая с воздушными подшипниками со всех 4 сторон
  • Технология малых отверстий
Возможности программного обеспечения

Рациональный-DMIS— это недавно разработанный крупномасштабный интегрированный программный пакет для 3D-измерений. Разработанный как для начинающих, так и для опытных пользователей, он стал образцом стандартизации программного обеспечения для измерения КИМ. Программы Rational DMIS разрабатываются с использованием полного и собственного ядра DMIS до версии 5.0 DMIS, которая соответствует стандарту ISO (ISO 22093:2003).

Rational-DMIS software interface for 3D coordinate measuring machine
Технические характеристики системы зондов

Головка зонда: ручная головка MH20i от RENISHAW

Особенность Спецификация
Повторяемость положения +0,5 мкм
Этапы позиционирования 15°
Вращающаяся ось +180°
Ось поворота 0° - 90°
Общее количество позиций 140 мм
Рабочая температура 10-40℃

Зонд: модуль TP20 SF и сборка зонда M2

Число Имя Технические характеристики Количество
А-5004-7585 Удлинитель зонда 10 мм 1
А-5004-7586 Удлинитель зонда 20 мм 2
А-5000-2280 Удлинитель зонда 240 мм 1
А-5000-7805 Шаровой зонд 0,7×10 мм 2
А-5000-7806 Шаровой зонд Φ1×10 мм 2
А-5000-3603 Шаровой зонд Φ2×10 мм 2
А-5000-3604 Шаровой зонд Φ3×10 мм 2
А-5000-4161 Шаровой зонд Φ4×10 мм 1
А-5000-2286 Шаровой зонд Φ5×10 мм 1
Ключ для зонда 2
Общий: 10 Тип 16шт
Информация о компании
Visual Measurement Machine manufacturing facility Visual Measurement Machine production line Visual Measurement Machine quality control process Visual Measurement Machine technical team
Наши клиенты и агенты
Global client network for Visual Measurement Machines International agent partnerships for measurement equipment
Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
A1: Мы являемся фабрикой и даем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
A2: Мы специализируемся на видеоизмерительных машинах, координатно-измерительных машинах, приспособлениях CMM и VMM и сопутствующем оборудовании.
В3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда посоветует вам подходящие характеристики, исходя из разнообразия вашей продукции и требований к измерениям.
В4: принимаете ли вы индивидуальное обслуживание?
О4: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к потребностям клиентов.
В5: какой у вас гарантийный срок?
A5: гарантийный срок нашей продукции составляет 1 год. Мы улучшили хрупкие детали и поддерживаем стабильное качество продукции.
