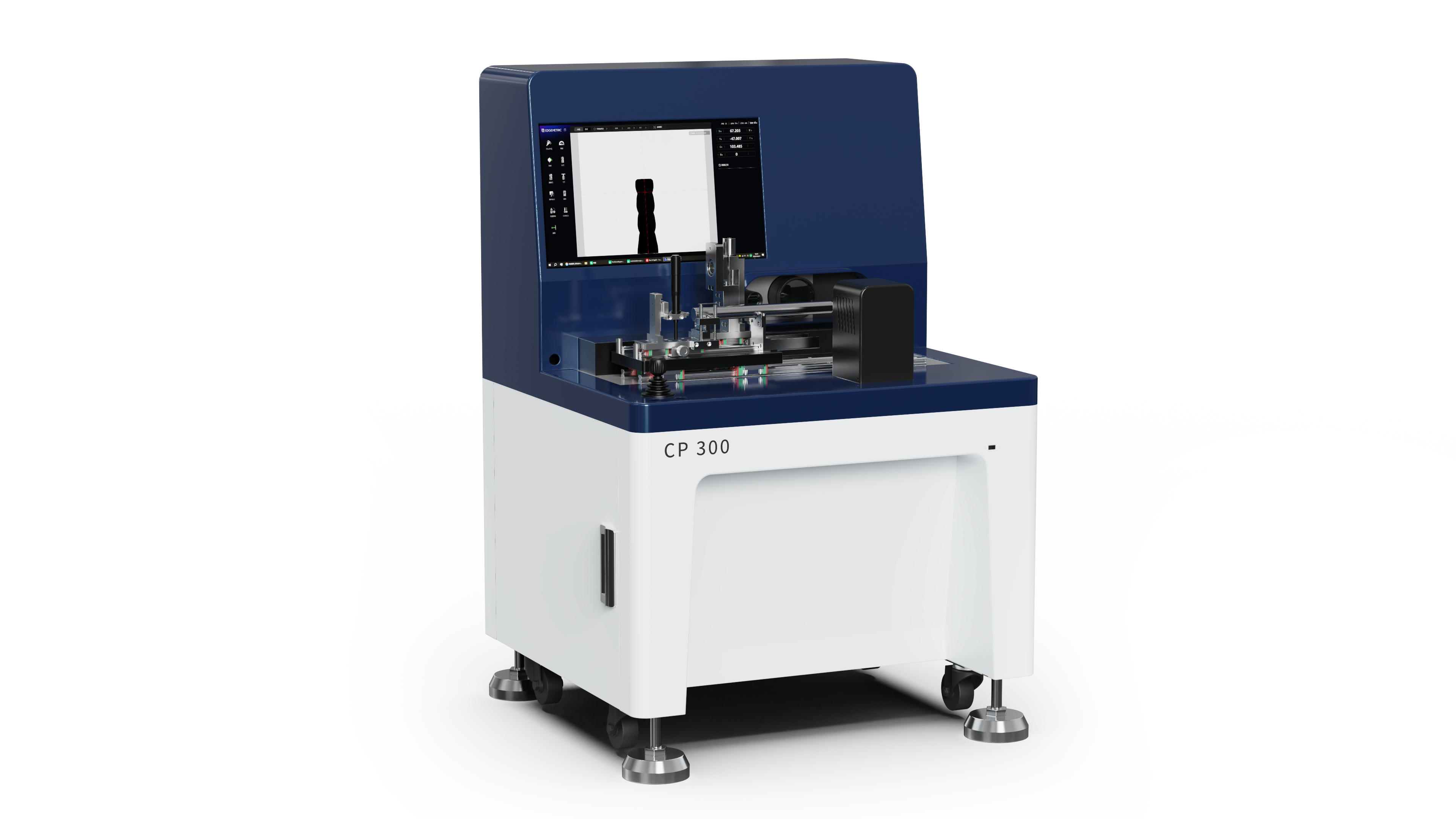

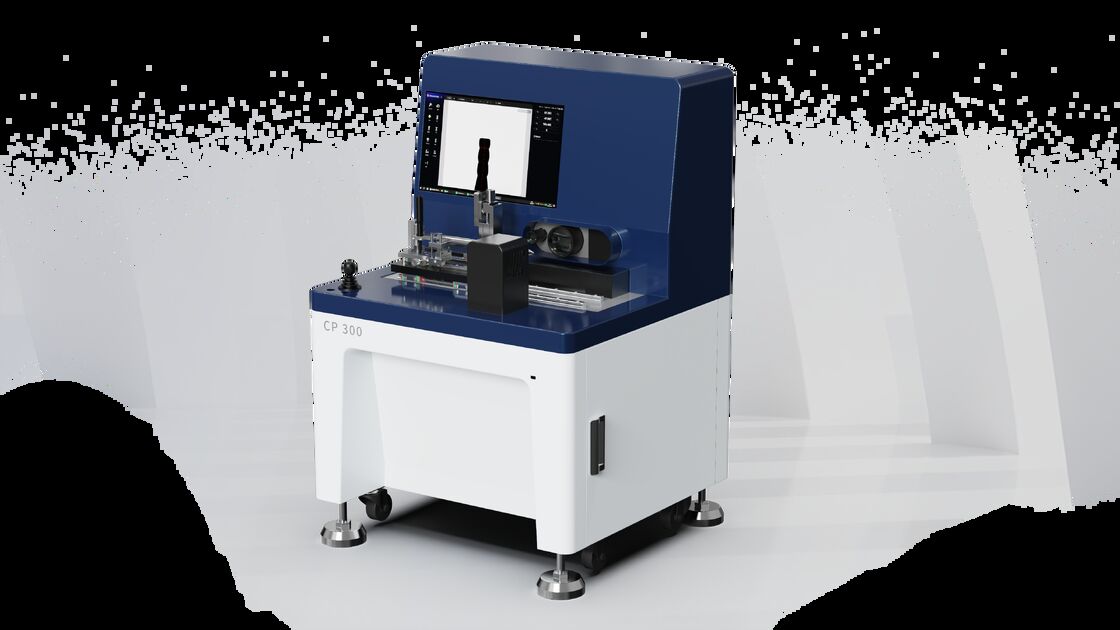

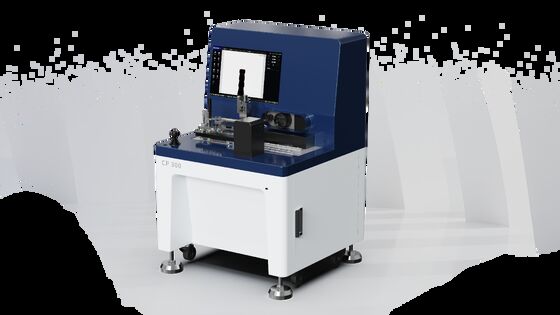

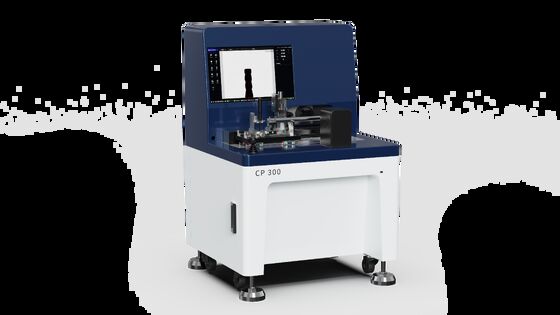

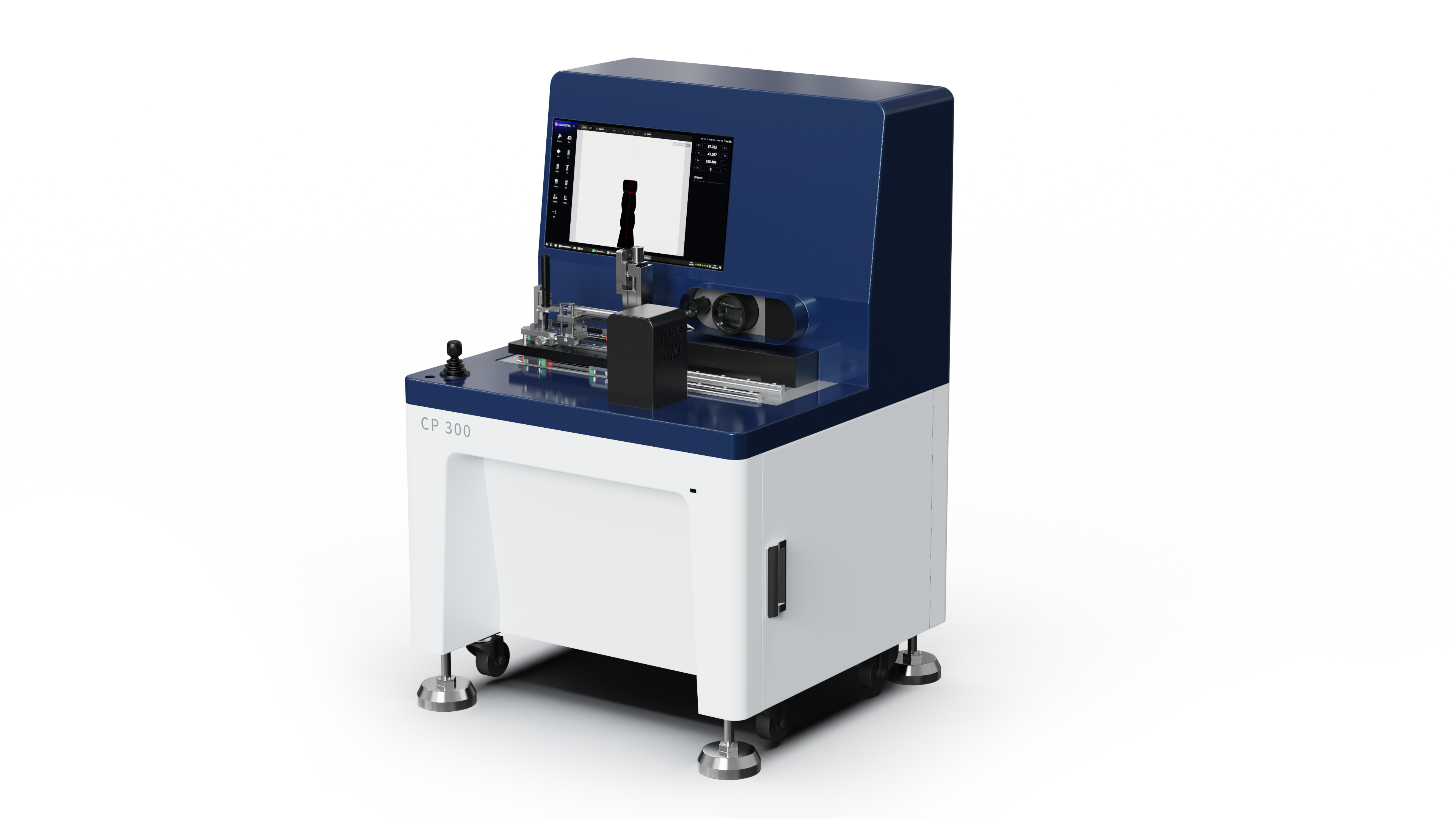

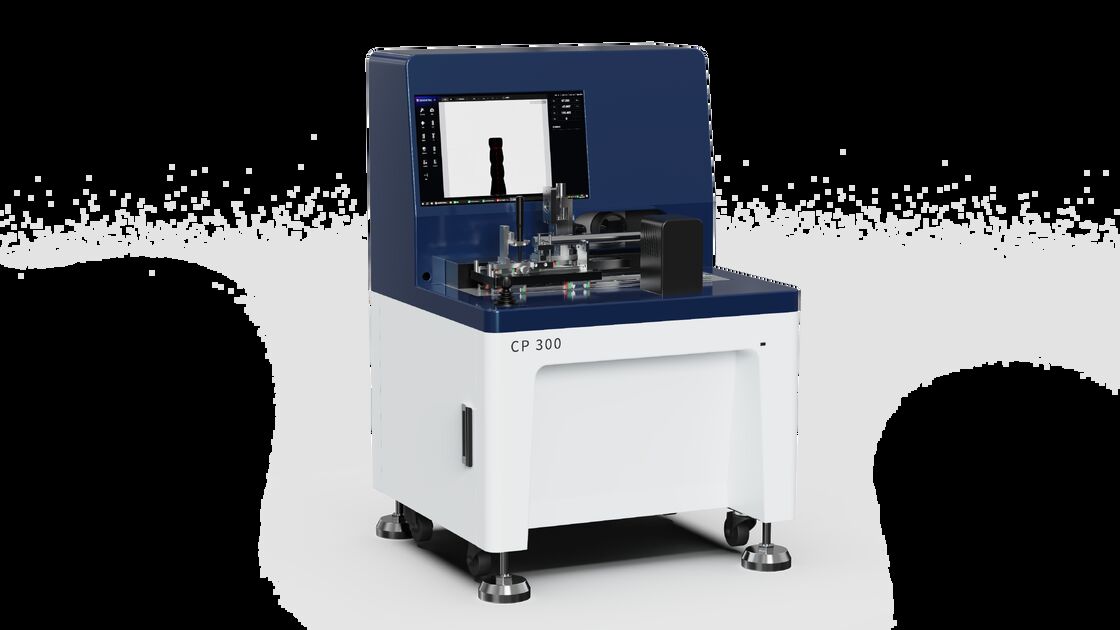

Cutter Profiler CP300: высокоточный автоматический 2D-прибор для измерения профиля инструмента

CP 300 - это высокоточное автоматизированное измерительное устройство, предназначенное для 2D-профиля режущих инструментов.Он возвращается к сути измерения профиля - достижение быстрого,стабильная и повторяемая количественная оценка характеристик профиля, таких как мельницы с шариковыми концами, инструменты с шариковым носом и сформированные инструменты с выдающейся оптической визуализацией и механической точностью.Это надежный контрольный пункт качества в процессе производства режущего инструмента и перемешивания.

• Высокоточный аппарат и система визуализации:

  1.Прецизионная оптическая платформа: оснащена высокоразрешенным зумом и высокоразрешенной промышленной камерой в сочетании с телецентрической оптической конструкцией,эффективно уменьшает погрешности перспективы и получает четкие, изображения профиля резки без искажений с острыми краями.
  2.Механическая система высокой жесткости: используя высокоточную линейную направляющую трансмиссию и вращающуюся ось, он обеспечивает плавное движение сканирования и точность позиционирования,создание прочной основы для повторных измерений.
  3Интеллектуальная система измерения с двумя объективами: объектив с низким увеличением имеет большее поле зрения для быстрого захвата и общего измерения полного профиля больших инструментов;линза с высоким увеличением обеспечивает более высокое разрешение для измерения микроскопических деталей профиля резаков малого диаметра или ключевых частейИнтеллектуальная совместная работа системы с двумя объективами удовлетворяет потребности в полном диапазоне высокоточных измерений профилей инструментов от микро до больших размеров без ручной замены объектива.

• Интеллектуальные и эффективные программные и аналитические функции:

  1Автоматическое измерение одним щелчком мыши: предварительно установленные программы измерений для различных стандартных инструментов (например,шаровые мельницы и шаровые носовые инструменты) для реализации полностью автоматического процесса от позиционирования и сканирования до оценки.
  2.Интеллектуальное сравнение контуров: поддерживает импорт стандартных CAD (DXF) чертежей, автоматически сравнивая с измеренными контурами,быстрое создание цветовых карт отклонений и подробных отчетов о размерах для интуитивного суждения о квалификации.
  3Библиотека богатых профильных параметров: автоматически анализирует и выводит десятки геометрических параметров профиля, таких как радиус дуги, угол, расстояние и координаты для удовлетворения различных потребностей в инспекции.

• Выдающаяся стабильность и удобство использования:

  1Отличная повторяемость: опираясь на стабильную механическую структуру и точную систему управления, он достигает повторяемости измерений на микроновом уровне.обеспечение последовательности и надежности результатов измерений для различных партий и операторов.
  2Упрощенный процесс работы: удобный для пользователя программный интерфейс и дизайн работы в стиле мастера значительно снижают зависимость от профессионального опыта операторов и снижают расходы на обучение.
  3.Устойчивый промышленный дизайн: обладая хорошей адаптивностью к окружающей среде, он может стабильно использоваться в помещениях инспекции или в среде, близкой к производственному объекту.
