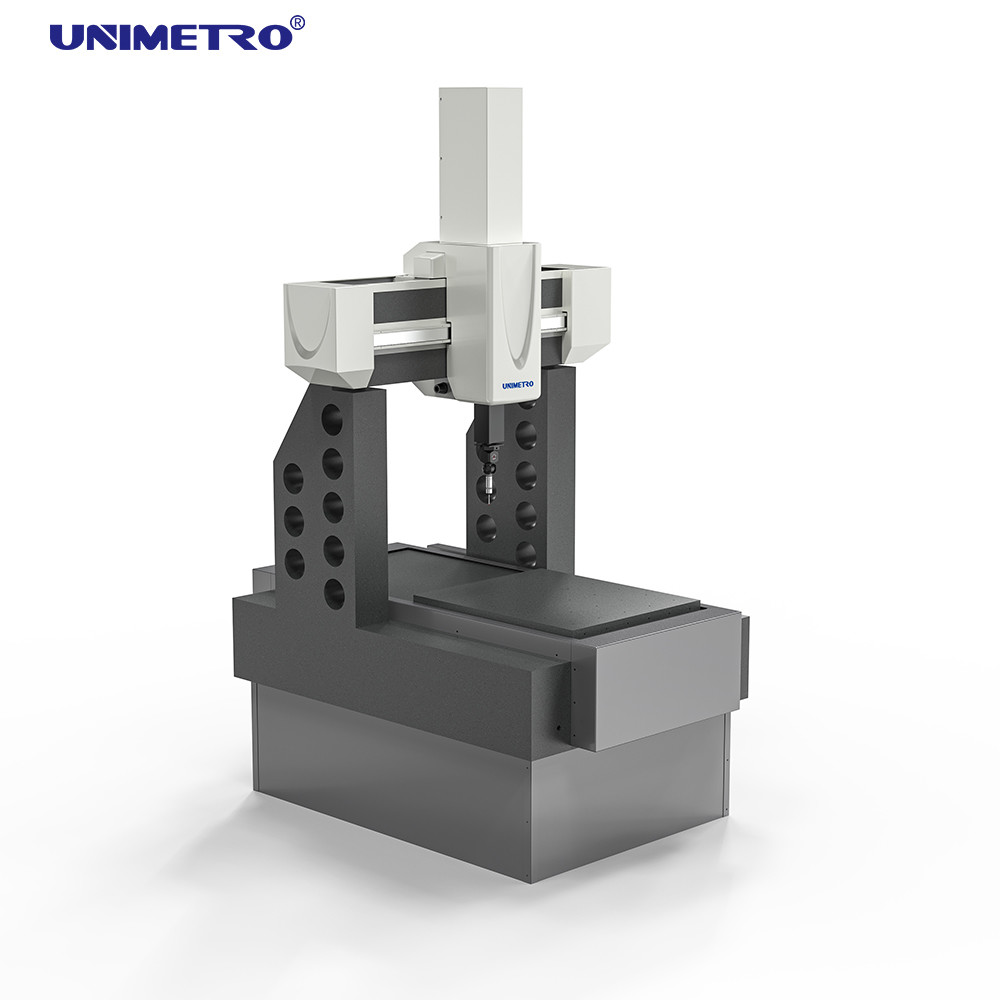

Автоматизированный 3D-измерительный прибор OEM для сравнения с САПР с высокоточным линейным энкодером

Мостовая 3D-координатная измерительная машина имеет упрощенную конструкцию, предлагающую исключительную экономическую эффективность для приложений точного обработки.формы, бытовые приборы, небольшие автозапчасти и авиационные компоненты.

Рабочая платформа из гранита служит основой 3D-координатной измерительной машины, все три оси изготовлены из гранитного материала.и коррозионностойкие свойства с низким коэффициентом теплового расширения и минимальной деформацией, вызванной температуройЭффективно уменьшает вибрацию машины и повышает общую производительность.

Обладает передатчиком трения по всем трем осям с стабильной системой передачи "самокорректирующегося отклонения".Структура "фиксированная + микроподвеска" обеспечивает параллельную передачу на проводниковую рельсу при сохранении точной стабильности и последовательности движенияОбеспечивает повышенную защиту от столкновений для более безопасной работы.

Использует высокоточные решетчатые линейки Renishaw с разрешением от 0,1 мкм до 20 нм.Мировая репутация Renishaw гарантирует качественное и надежное послепродажное обслуживание для всех компонентов системы координат.

3D координатная измерительная машина серии гелия специально предназначена для малого и среднего бизнеса, промышленности форм и электронных продуктов.Доступно в настраиваемых размерах в соответствии с требованиями клиентаОсобенности легкой конструкции, быстрой установки и отсутствия требований к фундаменту.

Rational-DMIS - это комплексный комплексный пакет программного обеспечения для измерений 3D, разработанный с удобством использования для начинающих и расширенными функциональными возможностями.Создан с помощью нативного ядра DMIS, соответствующего стандарту ISO ISO 22093:2003, устанавливает стандарт для программного обеспечения измерения CMM.

Ручная голова MH20I от RENISHAW (ручная)

• Осия индексации A: 0°~90° Расстояние шага: 15°
• Осия индексации B: ±180° Расстояние шага: 15°
• Пространственная ориентация измерения: 168 раз
• Позиционная повторяемость: 1,5 мкм

PH20MT Моторизованные головы зондов от RENISHAW

• Повторяемость положения: +0,5 мкм
• Шаги позиционирования: неограниченные
• Ось вращения: 360°
• Ось вращения: 0°-115°
• Общее количество позиций: Бесчисленное
• Операционная температура: 10-40°C

PH10T от Рениша

Совместима с любым M8 прокрученным интерфейсным зондом и расширителем (максимально допустимое удлинение до 300 мм).

В основном используется для измерения шкафов, рамок, редукторов, шлифовок, редукторов червей, червей, лезвиев, кривых и изогнутых поверхностей в машиностроении, автомобилестроении, авиации, военной, мебели, прототипов инструментов,и другие малые и средние промышленности по производству деталей и форм.

Также применяется в электронике, аппаратной промышленности и пластиковой промышленности для точного обнаружения размеров, формы и толерантности формы заготовки.и задачи контроля процессов.
