Высокоточный цифровой измеритель размеров 20 Мп для высокообъемного контроля
Системы измерения размеров изображений с полем зрения 100 мм для пакетного тестирования

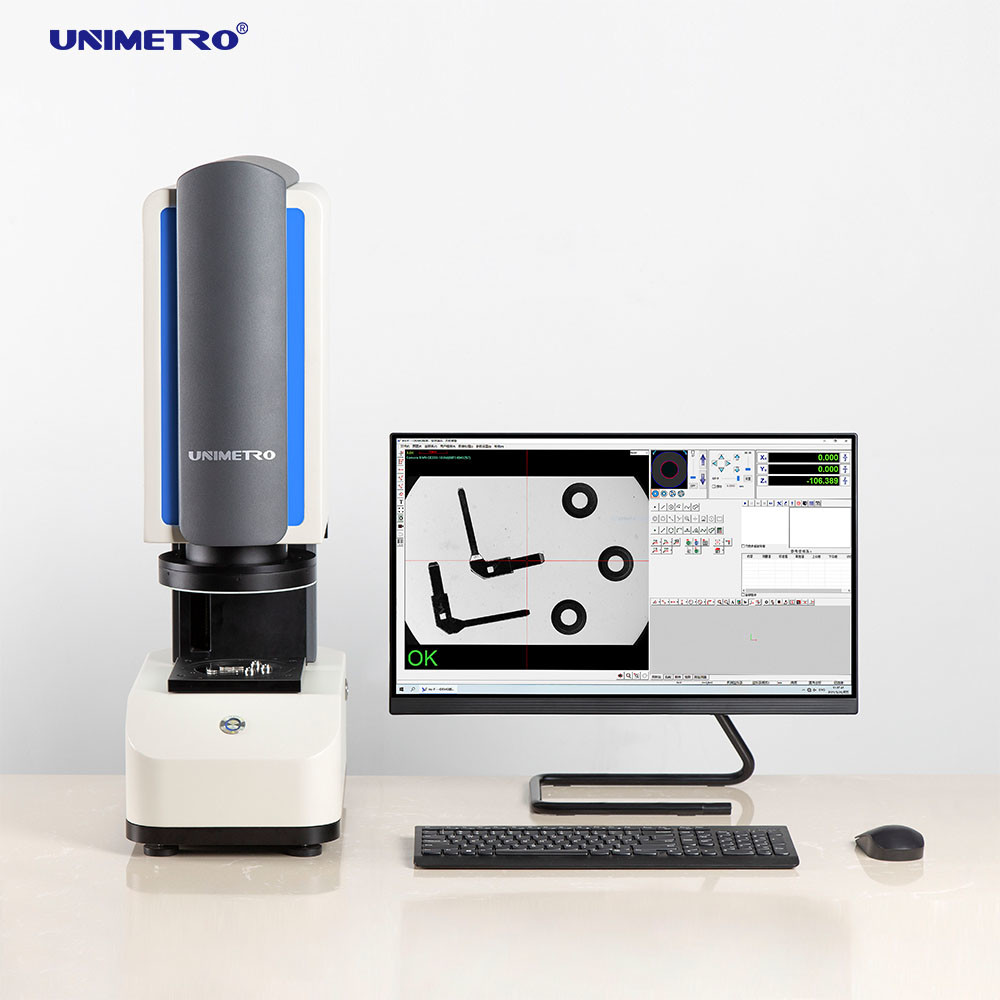

Система измерения размеров изображений A100 представляет собой инновационный подход UNIMETRO к технологии измерения изображений. В отличие от традиционных приборов для измерения 2D-изображений, эта система устраняет необходимость в датчиках перемещения с линейкой решеток в качестве стандартов точности и не требует линз с большим фокусным расстоянием для обеспечения точности измерений.

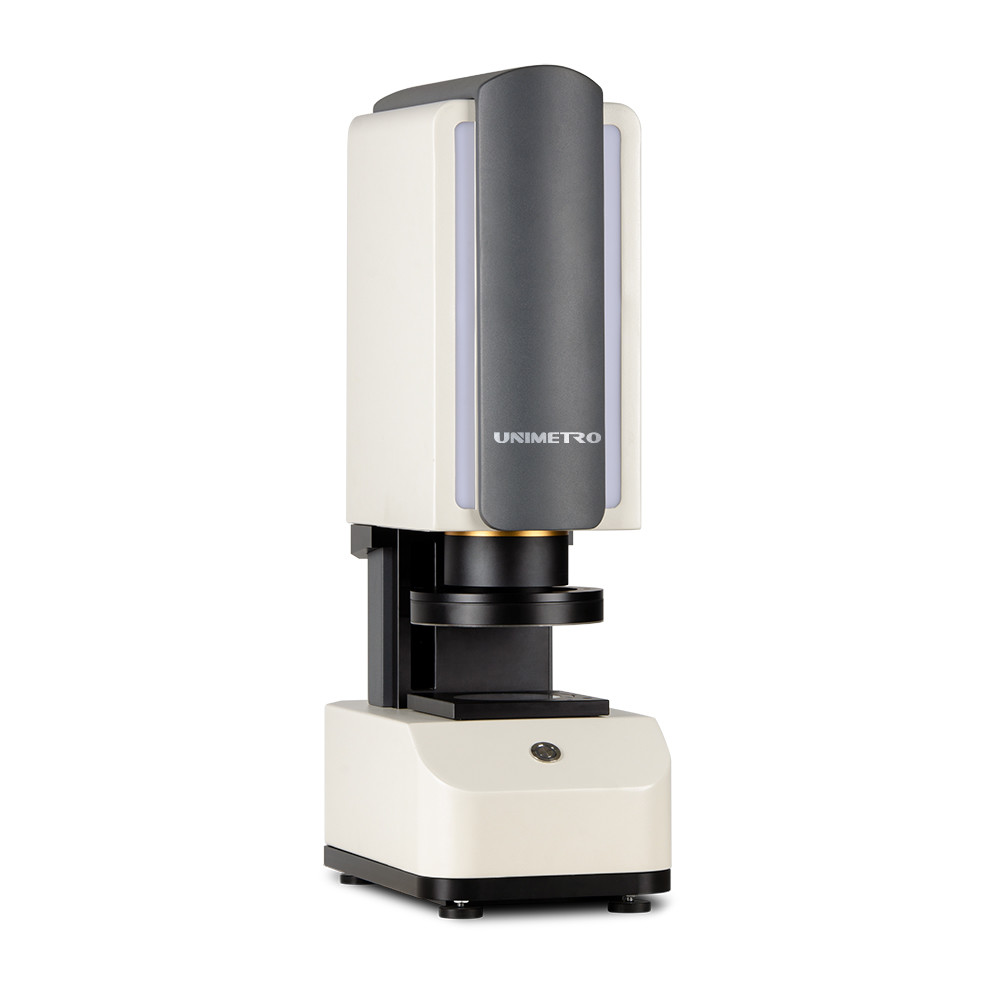

Система имеет упрощенную конструкцию корпуса, которая работает без датчиков перемещения с линейкой решеток. Она использует телецентрические зум-объективы с широким углом обзора и большой глубиной резкости, камеры CCD с высоким разрешением и мощное фоновое программное обеспечение для обеспечения исключительной производительности.
Благодаря двойным телецентрическим оптическим линзам с широким углом обзора и глубиной резкости, в сочетании с высокоскоростной цифровой обработкой и алгоритмами точного анализа изображений, система выполняет оценку допусков размеров одним нажатием клавиши. Эта технология находит применение в различных отраслях, включая машиностроение, электронику, производство пресс-форм, литье под давлением, производство фурнитуры, резины, низковольтных электроприборов, магнитных материалов, точного штампования, производство разъемов, клемм, мобильных телефонов, бытовой техники, печатных плат, медицинского оборудования, часов и режущих инструментов.
Технические характеристики
| Параметр |
Спецификация |
| Номер модели |
A100 |
| Датчик изображения |
2000W HD цветная цифровая камера |
| Внешний дисплей |
24" |
| Объектив светоприемника |
Одно/двухтелецентрический объектив |

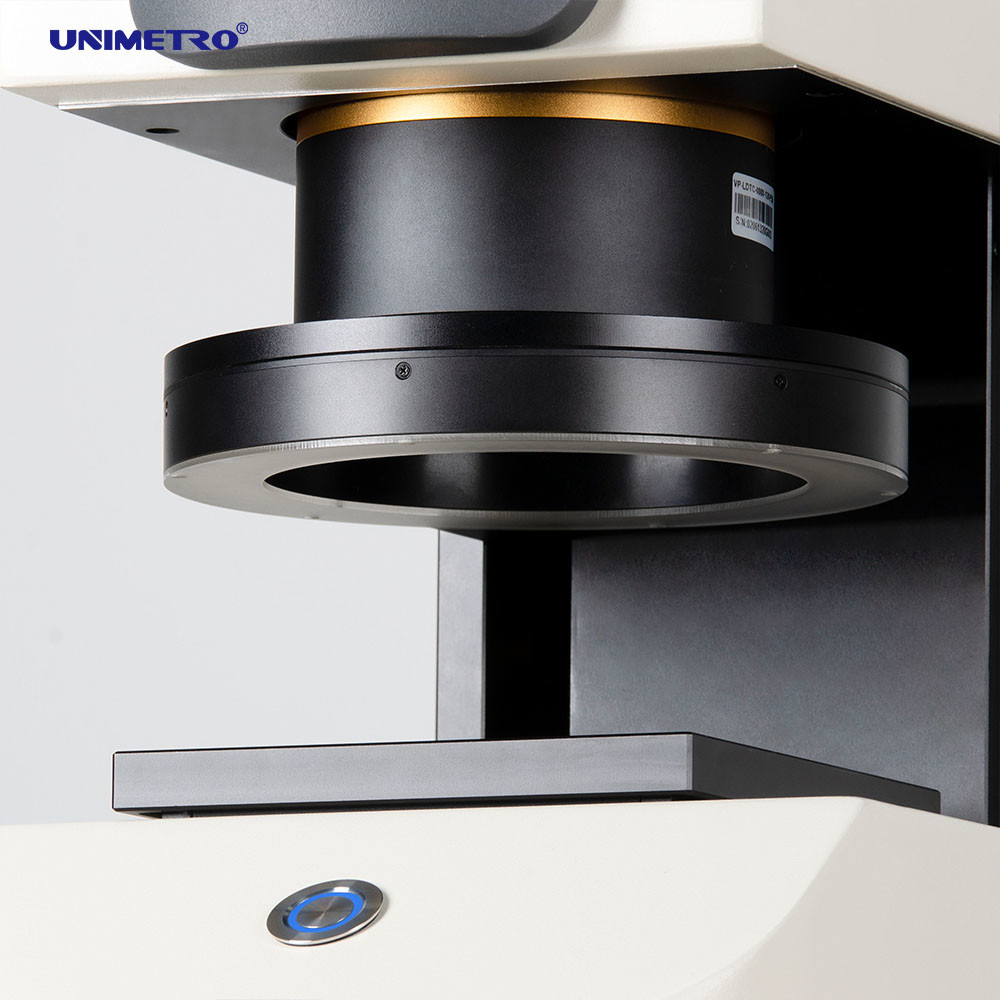

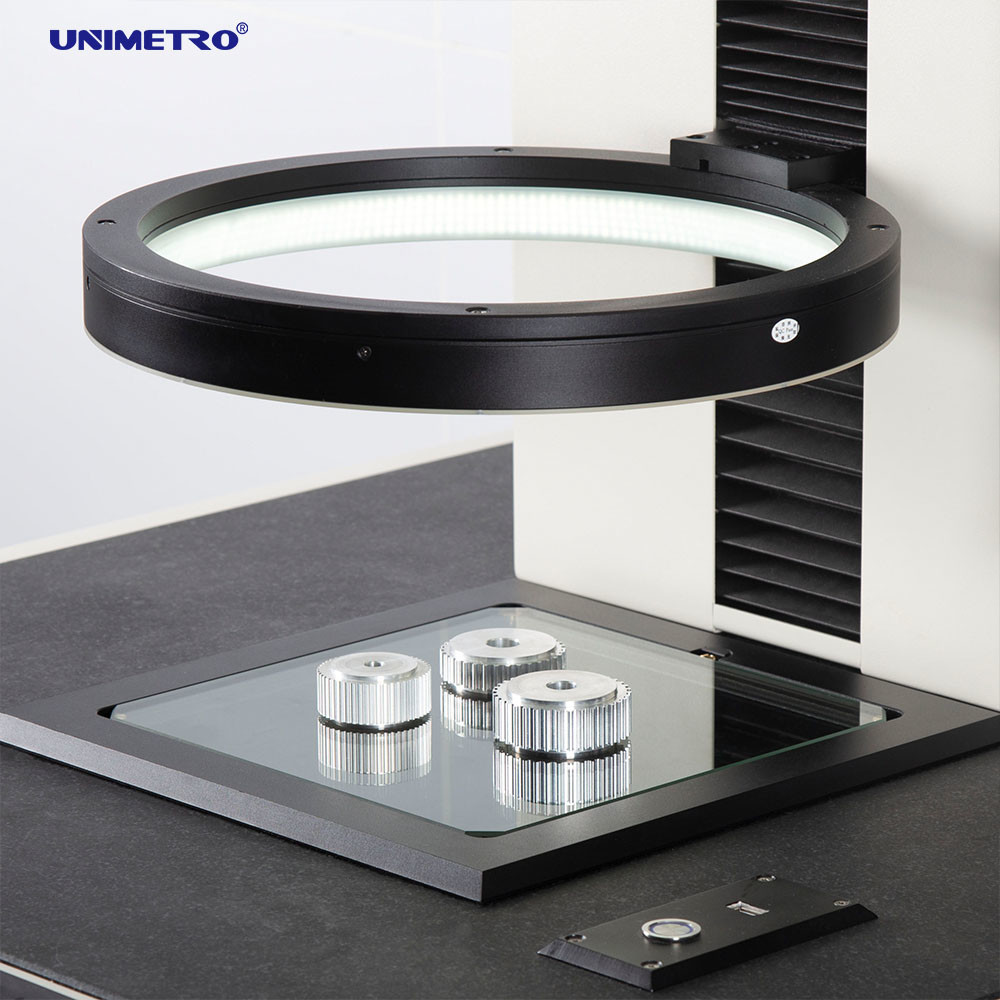

| Освещение |
Система падающего света | Однозонное кольцевое направленное освещение (белый свет) |
| Трансмиссия |
Телецентрическое трансмиссионное освещение (белый свет) |
| Широкое поле зрения (мм) |
83*63 мм |
| Повторяемость |
Широкое поле зрения | ±3 (координатный стол неподвижен) |
| Программное обеспечение для измерений |
INS/F |
| Разрешение дисплея |
0.1 мкм |
| Электрический координатный стол по оси Z |
Диапазон перемещения | 100 мм |
| Размеры |
240*415*770 |
| Вес |
50 кг |
| Источник питания |
110-240 В переменного тока, 50/60 Гц |
Ключевые особенности
Быстрый и простой процесс эксплуатации
- Импорт шаблона: поддержка формата DXF
- Размещение заготовки: позиционирование не требуется, произвольное размещение
- Измерение в один клик: нажмите кнопку или пробел
