Мультисенсорная универсальная система измерения контура и грубости

Система измерения контура тестера шероховатости поверхности

Универсальная система измерения грубости поверхности и контура с комбинированным датчиком для измерения грубости

Основы анализа измерений поверхности

Все поверхности можно измерить по четырем ключевым элементам: размеры, форма, шероховатость и волнистость.

Размеры:Функциональные формы поверхности, определяемые линейными отношениями между радиусом, углом, расстоянием и особенностями
Форма:Отклонение от формы целевой поверхности (плоскости, сферы, конуса и т.д.), обычно вызванное ошибкой машины
Грубость:Изменения текстуры поверхности, вызванные режущими инструментами или обработкой
Волнообразность:Неидеальные эффекты машины в результате вибрации, недостаточной жесткости или другой нестабильности процесса

Особенности серии SER1000

Стандартный тип с низкой стоимостью использования

Индуктивный датчик профиля

Измерение грубости без свинца

Измерение профиля высокой точности малого диапазона

Композит для измерения шероховатости и профиля

Приложения измерений

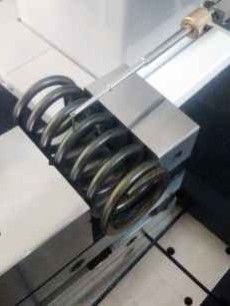

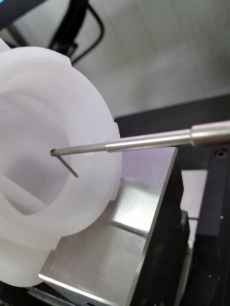

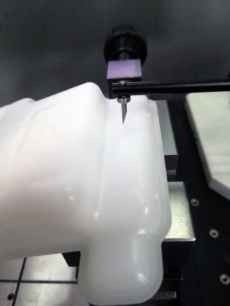

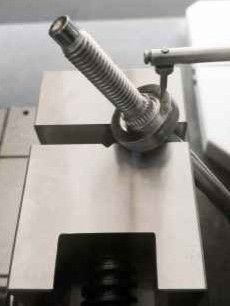

Приложения включают:Консервы для тормозного масла, пружины, болты для автомобильных крепежей

Технические спецификации

Спецификация	SER1143G-sak
Диапазон измерений
Ось X	100 мм
Ось Z	320 мм
Ось Z1	C:±5 мм R:±400 мкм
Точность контура
Z1 Линейная точность1	0.15% F.S.
Пт	± 0,3 мкм
Угол	±2′
Прямая	0.5 мкм/100 мм
Точность грубости
Линейная точность	± 7%
Остатковый шум	≤ 0,025 мкм
Двойная стоимость	1δ≤3nm
Длина волны предела	0.025, 0.08, 0.25, 0.8, 2.5, 8 мм
Оценочная длина	λcX2,3,4,5,6,7
Скорость привода
Ось X	0.1~10 мм/с
Ось Z	0.5-10 мм/с
Функции измерения
Профиль	Элементы линий, точечные признаки, расстояния, параллелизм, перпендикулярность, угол, глубина канавки, ширина канавки, радиус, анализ прямоты, анализ выпуклости, анализ профиля
Грубость	Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Волнообразность	Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Оригинальный контур	Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Компоненты системы

Цифровой контурный датчик серии P

Резолюция: 65536:1 / 262144:1
Диапазон: R:±400μm/±600μm, C:±5mm/±7,5mm
Линейная точность: R:±7%/±4%, C:00,15%/0,07%
Остатковый шум: ≤ 0,025μm/≤ 0,02μm
Ссылка на грубость: руководство, без руководства
Высокоточный интегрированный датчик индуктивности для измерения как шероховатости, так и профиля с простой сменой иглы

Варианты водителя

Железнодорожное движение: 100-150 мм
Интервал числа: 0,2 ~ 2μm
Контурная прямота: 0,5 мкм/100 мм
Остатковое значение грубости: ≤ 0,02μm
Максимальная скорость движения: 10 мм/с
Минимальная скорость измерения: 0,1 мм/с
Стандартный привод отвечает требованиям точности измерения контура на частичном уровне

Компоненты колонки

Диапазон: 320 ~ 420 мм / 520 ~ 620 мм
Максимальная скорость движения: 10 мм/с
Минимальная скорость движения: 0,5 мм/с
Точность позиционирования: 0,01 мм
Дизайн легкой колонны рамового типа для обеспечения долгосрочной стабильности

Компоненты платформы

Материал: мрамор
Спецификация: 500*800, 500*1000
Конструкция из одной части с компактной структурой для легкого обслуживания

О ЮНИМЕТРО

Постройте свой бизнес с помощью профессиональных решений метрологии

UNIMETRO является профессиональным производителем метрологического оборудования с более чем 10-летним опытом.Мы предоставляем высокопроизводительные продукты по разумным ценам и приветствуем профессиональных партнеров с мировых рынков.

Наши услуги

UNIMETRO стремится предоставлять лучшие продукты и решения метрологии, а также всеобъемлющее послепродажное обслуживание, включающее бесплатную онлайн-поддержку, обновления программного обеспечения и быстрое время отклика.

Глобальный рынок

Мы приветствуем дилеров и дистрибьюторов по всему миру и предоставляем полную коммерческую и техническую поддержку.

OEM и индивидуальные решения

UNIMETRO предлагает услуги OEM для дистрибьюторов и разрабатывает индивидуальные решения измерений через нашу профессиональную техническую команду.

Информация о компании

Наши клиенты и агенты

Часто задаваемые вопросы

Q1: Вы завод или торговая компания?

A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.

Вопрос 2: Что в основном производит ваша компания?

A2: Мы специализируемся на измерительных машинах зрения, координатных измерительных машинах, приспособлениях CMM и VMM и соответствующем метрологическом оборудовании.

Q3: Как выбрать подходящую спецификацию?

A3: Наша профессиональная команда порекомендует подходящие спецификации на основе вашего сорта продукции и требований измерений.

Q4: Принимаете ли вы индивидуальное обслуживание?

A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие потребностям клиентов.

Q5: Каков ваш гарантийный срок?

О: Наша продукция поставляется с 1-летней гарантией. Мы улучшили долговечность на ломаемых деталях, чтобы обеспечить надежность продукции.

Место происхождения:	Китай
Фирменное наименование:	UNIMETRO
Номер модели:	СЭР1000

Количество мин заказа:	1
Цена:	Discussible
Упаковывая детали:	Деревянные случай
Условия оплаты:	T/T
Поставка способности:	15SET В МЕСЯЦ
