Система измерения профиля и контура поверхности CMS с технологией профилометра

CMS Surface Profile and Contour Measurement System with Profilometer Technology
CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology
Основная информация
Место происхождения: Китай
Фирменное наименование: UNIMETRO
Номер модели: SP1000
Количество мин заказа: 1
Цена: Discussible
Упаковывая детали: Деревянные случай
Условия оплаты: T/T
Поставка способности: 15SET В МЕСЯЦ
Лучшая цена Контакт
Подробная информация
Датчик: Цифровой датчик контура Программное обеспечение: Программное обеспечение для измерения контуров CMS
Заявитель: Маслосъемное кольцо двигателя, шлифовальный инструмент для поршней, подшипник, осевой сердечник....
Выделить:

измерительное оборудование контура

,

аппаратура шершавости измеряя

Характер продукции

Система измерения профиля поверхности и контура CMS с технологией профилометра
Цифровая контурная измерительная машина
Измеримые элементы всех поверхностей включают размер, форму, шероховатость и волнистость.
  • Размеры:Функциональные формы поверхности, определяемые линейными отношениями между радиусом, углом, расстоянием и особенностями
  • Форма:Отклонение от целевой формы поверхности (плоскости, сферы, конуса и т.д.), обычно вызванное ошибкой машины
  • Грубость:Причины таких факторов, как режущие инструменты или обрабатывающие процессы
  • Волнообразность:Неидеальный эффект машины, вызванный вибрацией, недостаточной жесткостью или другими нестабильными факторами в процессе
Особенности серии SP1000
  • Стандартный тип с низкой стоимостью использования
  • Цифровой контурный датчик
  • Способность к профилометрии в больших масштабах

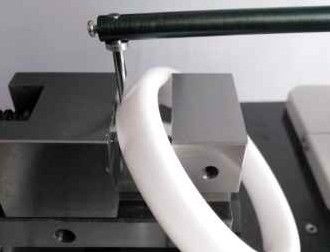

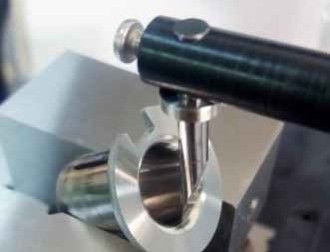

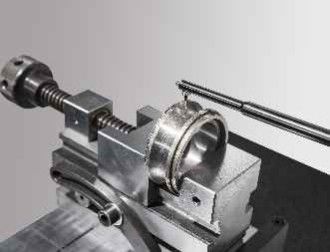

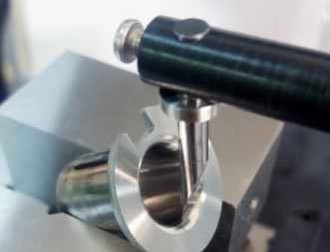

Примеры случаев измерения
Система измерения профиля и контура поверхности CMS с технологией профилометра 0 Система измерения профиля и контура поверхности CMS с технологией профилометра 1 Система измерения профиля и контура поверхности CMS с технологией профилометра 2 Система измерения профиля и контура поверхности CMS с технологией профилометра 3
Рекомендуемые спецификации
Спецификация Подробная информация
Номер модели SE2022G-tbo
Диапазон измерений по оси X 120 мм
Диапазон измерений Z-ось 420 мм
Диапазон по оси Z1 ±0,5mm~±7,5mm/262144:1
Z1 Линейная точность 00,07 процентов.
Точность угла ±1′
Прямая 00,3 мкм/100 мм
Скорость привода по оси X 00,05 ~ 20 мм/с
Скорость привода по оси Z 0.2~20 мм/с
Функции измерения Элементы линий, точечные признаки, расстояния, параллелизм, перпендикулярность, угол, глубина канавки, ширина канавки, радиус, анализ прямоты, анализ выпуклости, анализ профиля
Компоненты системы

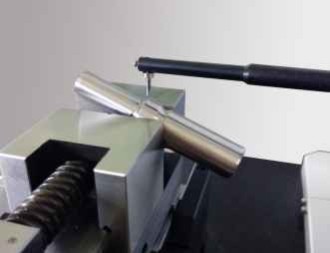

Цифровой контурный датчик серии P
Система измерения профиля и контура поверхности CMS с технологией профилометра 4
  • Резолюция: 65536:1 / 262144:1
  • Диапазон: R:±400μm/±600μm, C:±5mm/±7,5mm
  • Линейная точность: R:±7%/±4%, C:00,15%/0,07%
  • Остатковый шум: ≤ 0,025μm/≤ 0,02μm
  • Ссылка на шероховатость: руководство, без руководства
  • Высокоточный интегрированный датчик индуктивности для измерения как шероховатости, так и профиля с заменой иглы
Варианты водителя
Система измерения профиля и контура поверхности CMS с технологией профилометра 5
  • Железнодорожное сообщение: 100-150 мм
  • Интервал числа: 0,2 ~ 2μm
  • Контурная прямота: 0,5 мкм/100 мм
  • Остатковое значение шероховатости: ≤ 0,02μm
  • Максимальная скорость движения: 10 мм/с
  • Минимальная скорость измерения: 0,1 мм/с
  • Стандартный привод отвечает требованиям точности измерения контура на частичном уровне
Компоненты колонки
Система измерения профиля и контура поверхности CMS с технологией профилометра 6
  • Диапазон: 320 ~ 420 мм / 520 ~ 620 мм
  • Максимальная скорость движения: 10 мм/с
  • Минимальная скорость движения: 0,5 мм/с
  • Точность позиционирования: 0,01 мм
  • Легкая конструкция с колонной рамового типа для долгосрочной стабильности
Компоненты платформы: Интегрированная стандартная машина MPM
  • Материал: мрамор
  • Спецификация: 500*800, 500*1000
  • Конструкция из одной части с компактной структурой для легкого обслуживания
Информация о компании
Система измерения профиля и контура поверхности CMS с технологией профилометра 7 Система измерения профиля и контура поверхности CMS с технологией профилометра 8 Система измерения профиля и контура поверхности CMS с технологией профилометра 9 Система измерения профиля и контура поверхности CMS с технологией профилометра 10
Наши клиенты и агенты
Система измерения профиля и контура поверхности CMS с технологией профилометра 11 Система измерения профиля и контура поверхности CMS с технологией профилометра 12
Часто задаваемые вопросы
Q1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
Вопрос 2: Что в основном производит ваша компания?
A2: Мы специализируемся на измерительных машинах зрения, координатных измерительных машинах, приспособлениях CMM и VMM и связанном оборудовании.
Q3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда посоветует вам подходящие спецификации на основе вашего сорта продукции и требований измерений.
Q4: Принимаете ли вы индивидуальное обслуживание?
A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие потребностям клиентов.
Q5: Каков ваш гарантийный срок?
A5: Гарантия на нашу продукцию составляет 1 год. Мы улучшили ломаемые детали и поддерживаем стабильное качество продукции.
