Высокоточная цифровая система измерения контура для редукторов, шкивов и винтов
Система измерения контура тестера шероховатости поверхности
Измеримые элементы всех поверхностей включают размер, форму, шероховатость и волнистость.
- Размеры:Функциональные формы поверхности, определяемые линейными отношениями между радиусом, углом, расстоянием и особенностями
- Форма:Отклонение от целевой формы поверхности (плоскости, сферы, конуса и т.д.), обычно вызванное ошибкой машины
- Грубость:Причины таких факторов, как режущие инструменты или обрабатывающие процессы
- Волнообразность:Неидеальный эффект машины, вызванный вибрацией, недостаточной жесткостью или другими нестабильными факторами в процессе
Особенности серии SP2000
Наилучшее соотношение производительности и затрат с превосходным соотношением цена/производительность
- Высокоточный цифровой контурный датчик
- Масштабное высокоточное измерение контуров и измерение микропрофилей
- UNIMETRO инновационно использует новый цифровой датчик, обеспечивающий в пять раз лучшую линейную точность, чем традиционные цифровые датчики кодера
- 10x способность измерять небольшие контуры при одновременном выполнении требований к масштабным измерениям
- Типичные приложения включают глубокие шариковые подшипники, конические роликовые подшипники и шариковые винтовые канавы для измерения значения R, отклонения конфигурации и значения Pt
Приложения измерений

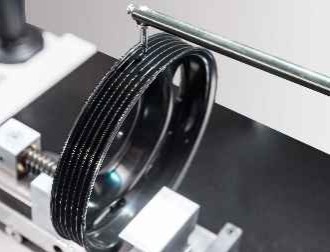

Оборудование

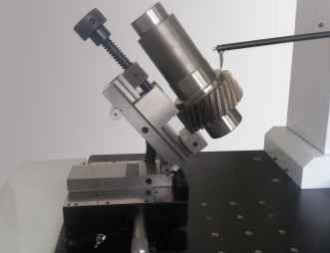

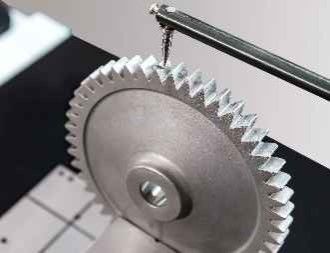

Колесный механизм
Пошёл на хуй.

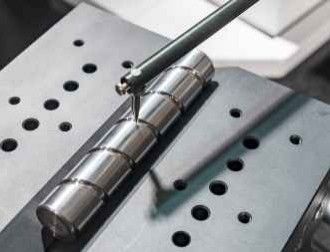

Оборудование с спиралью
Технические спецификации
| Спецификация |
SP2012G-tdo |
| Диапазон измерений |
|
| Ось X |
120 мм |
| Ось Z |
420 мм |
| Ось Z1 |
± 12,5 мм |
| Точность |
|
| Z1 Линейная точность |
± 0,8+ 0,15H |
| Арка |
±(1,5+R/12) мкм |
| Угол |
±1′ |
| Прямая |
0.5 мкм/100 мм |
| Скорость привода |
|
| Ось X |
00,05 ~ 20 мм/с |
| Ось Z |
0.2~20 мм/с |
Функции измерения
Анализ профиля, включая элементы линии различных поверхностей заготовки, черты точек, измерения расстояния между точками и линиями, анализ положения элементов, включая расстояние, параллелизм,перпендикулярность, угол, глубина канавки, ширина канавки, радиус. способный к анализу прямоты, анализа выпуклости и всеобъемлющего анализа профиля.
Компоненты системы
Датчик: низкошумный цифровой датчик профиля серии PHP
- Разрешение: 0,02-0,1 мкм
- Диапазон: ±7,5-±30μm
- Линейная точность: ± 0,7+ 0,05H
- Измерительная мощность: 0,7 кг
- Очень низкий уровень шума для измерения микропрофилей в большом диапазоне с отличной линейностью
Драйвер: DSH Low Noise Driver / DCH Low Noise Ceramic Driver (Драйвер с низким уровнем шума)
- Железнодорожное движение: 100-150 мм/180~220 мм
- Интервал числа: 0,05 ~ 2μm/0,05 ~ 5μm
- Контурная прямота: 0,3 мкм/100 мм
- Остатковое значение шероховатости: ≤ 0,005μm
- Максимальная скорость движения: 20 мм/с
- Минимальная скорость измерения: 0,1 мм/с
- Низкий уровень шума выполняет требования точности измерения профиля для стандартных деталей
Член колонны: колонна высокой скорости CNF / колонна высокой скорости CNFL
- Диапазон: 320 ~ 420 мм / 520 ~ 620 мм
- Максимальная скорость движения: 20 мм/с
- Минимальная скорость движения: 0,2 мм/с
- Точность позиционирования: 0,005 мм
- Высокоскоростная колонна с конструкцией рамы, долгосрочная недеформируемая конструкция
Компоненты платформы: MPE интегральный эргономический машинный стол
- Материал: мрамор
- Спецификация: 500*800, 500*1000
- Интегральная конструкция с компактной структурой для удобного обслуживания
- Эргономичный дизайн уменьшает усталость оператора
Часто задаваемые вопросы
Q1: Вы завод или торговая компания?
A1: Мы являемся фабрикой и предоставляем ответы в течение 24 часов.
Вопрос 2: Что в основном производит ваша компания?
A2: Мы в основном производим измерительные машины, координатные измерительные машины, светильники CMM и VMM и соответствующее оборудование.
Q3: Как выбрать подходящую спецификацию?
A3: Наша профессиональная команда порекомендует подходящие измерительные приборы на основе ваших требований к разнообразию и размеру продукции.
Q4: Принимаете ли вы индивидуальное обслуживание?
A4: Да, мы предоставляем стандартные машины и индивидуальные решения, соответствующие потребностям клиентов.
Q5: Каков ваш гарантийный срок?
A5: Гарантия на нашу продукцию составляет 1 год. У нас есть улучшенные ломкие детали для повышения стабильности и качества продукции.
