Система измерения волнистости и контура с широкодиапазонным бесконтактным датчиком шероховатости
Прибор для измерения шероховатости и контура
Оцените шероховатость, волнистость, профиль и множество других параметров с помощью нашей машины для измерения шероховатости и контура, оснащенной широкодиапазонным бесконтактным датчиком шероховатости.
Основы анализа измерений поверхности
Все поверхности содержат измеримые элементы, включая размер, форму, шероховатость и волнистость. Высокоточные компоненты требуют анализа всех этих элементов:
- Размеры: Функциональные формы поверхности, определяемые линейными зависимостями между радиусом, углом, расстоянием и особенностями
- Форма: Отклонение от целевой формы поверхности (плоскость, сфера, конус и т. д.), обычно вызванное ошибкой станка
- Шероховатость: Вызвана такими факторами, как режущие инструменты или процессы обработки
- Волнистость: Неидеальные эффекты станка, вызванные вибрацией, недостаточной жесткостью или другими нестабильными факторами процесса
Особенности серии SR2000
Лучший баланс производительности и стоимости с превосходным соотношением цена/производительность:
- Стандартный бесконтактный индуктивный датчик широкого диапазона
- Комплексная оценка шероховатости, волнистости, профиля и множества параметров

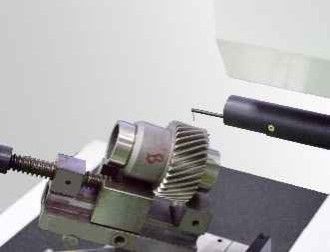

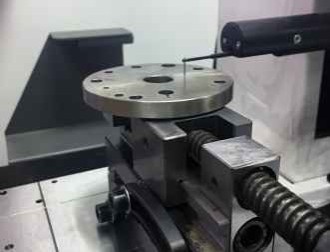

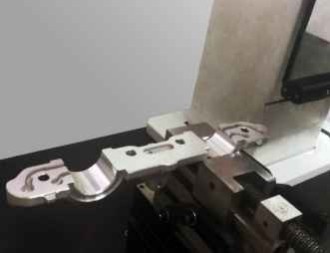

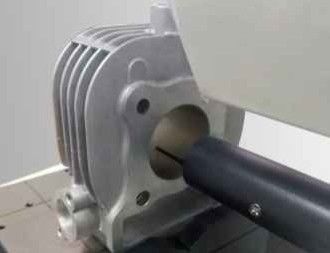

Примеры измерений
Спецификации SR2023G-tbo
| Параметр | Спецификация |
|---|
| Диапазон измерения по оси X | 120 мм |
| Диапазон измерения по оси Z | 420 мм |
| Диапазон измерения по оси Z1 | ±620 мкм/262144:1 |
| Линейная точность параметра шероховатости¹ | ±3% |
| Повторяемость | 1δ ≤ 1 нм |
| Длина среза | 0,025, 0,08, 0,25, 0,8, 2,5, 8 мм |
| Длина оценки | μm×2,3,4,5,6,7 |
| Остаточный шум | ≤ 0,12 мкм |
| Скорость перемещения по оси X | 0,05~20 мм/с |
| Скорость перемещения по оси Z | 0,2~20 мм/с |
Функции измерения
Шероховатость: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Волнистость: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Исходный контур: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Компоненты системы
Бесконтактный датчик шероховатости серии R без направляющих
- Разрешение: 65536:1/262144:1
- Диапазон: ±420 мкм/±620 мкм
- Линейная точность: R:±4%/±3%
- Остаточный шум: ≤ 0,007 мкм/≤ 0,005 мкм
- Эталон шероховатости: Бесконтактный, без направляющих
- Бесконтактный датчик шероховатости с отличными характеристиками частотного отклика и широкой полосой пропускания сигнала
Варианты приводов
Малошумящий привод Dsh / Малошумящий керамический привод Dch(Выберите в соответствии с вашими потребностями)
- Ход рельса: 100-150 мм/180-220 мм
- Интервал шага: 0,05~2 мкм/0,05~5 мкм
- Прямолинейность контура: 0,3 мкм/100 мм
- Остаточное значение шероховатости: ≤ 0,005 мкм
- Максимальная скорость перемещения: 20 мм/с
- Минимальная скорость измерения: 0,1 мм/с
- Малошумящий привод соответствует требованиям к точности измерения профиля для стандартных деталей
Компоненты колонны
Высокоскоростная колонна Cnf / Высокоскоростная длинная колонна Cnfl(Выберите в соответствии с вашими потребностями)
- Диапазон: 320~420 мм / 520~620 мм
- Максимальная скорость перемещения: 20 мм/с
- Минимальная скорость перемещения: 0,2 мм/с
- Точность позиционирования: 0,005 мм
- Высокоскоростная колонна с рамной конструкцией, устойчивость к длительным деформациям, прецизионная быстродействующая передаточная структура
Компоненты платформы
Интегральный эргономичный стол Mpe
- Материал: Мрамор
- Спецификация: 500*800, 500*1000
- Интегральная конструкция с компактной структурой, удобное обслуживание, экономия места
- Эргономичный дизайн снижает утомляемость оператора
Информация о компании
Наши клиенты и агенты
Часто задаваемые вопросы
В1: Вы фабрика или торговая компания?
О1: Мы фабрика и предоставляем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
О2: Мы в основном производим машины для измерения изображений, координатно-измерительные машины, оснастку для КИМ и ИМ, а также сопутствующее оборудование.
В3: Как выбрать подходящую спецификацию?
О3: Наша профессиональная команда порекомендует подходящие спецификации в зависимости от разнообразия вашей продукции и требований к измерениям.
В4: Принимаете ли вы индивидуальные услуги?
О4: Да! Мы предлагаем как стандартные машины, так и индивидуальные решения, адаптированные к потребностям клиентов.
В5: Каков ваш гарантийный срок?
О5: Гарантийный срок на нашу продукцию составляет 1 год. Мы обеспечиваем стабильное качество продукции с улучшенными изнашиваемыми деталями для надежной работы.
