Система измерения профиля и контура поверхности на основе индуктивных датчиков
Решения для измерения профиля и контура поверхности
Все поверхности содержат измеримые элементы, включая размер, форму, шероховатость и волнистость. Высокоточные компоненты требуют всестороннего анализа всех этих элементов для обеспечения оптимальной производительности и качества.
Элементы измерения поверхности
- Размеры: Функциональные формы поверхности, определяемые линейными зависимостями между радиусом, углом, расстоянием и признаками
- Форма: Отклонение от целевой формы поверхности (плоскость, сфера, конус и т. д.), обычно вызванное ошибкой машины
- Шероховатость: Вариации текстуры поверхности, вызванные режущими инструментами или процессами обработки
- Волнистость: Неидеальные эффекты машины, вызванные вибрацией, недостаточной жесткостью или другими факторами нестабильности процесса
Особенности серии SE2000
Достижение оптимального баланса между производительностью и стоимостью при исключительном соотношении цены и качества.
- Широкий спектр индуктивных датчиков для универсальных применений
- Возможности высокоточного измерения контура в малом диапазоне
- Измерение микропрофиля с исключительной точностью

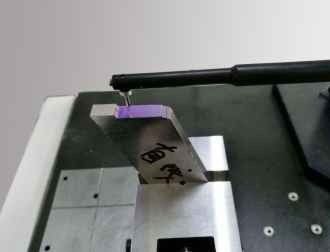

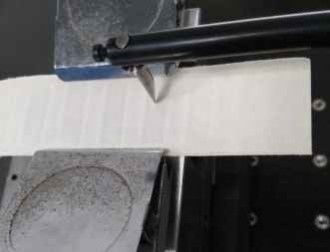

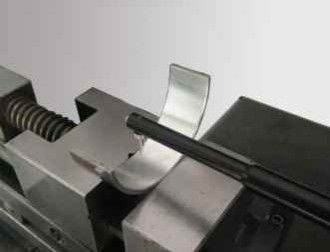

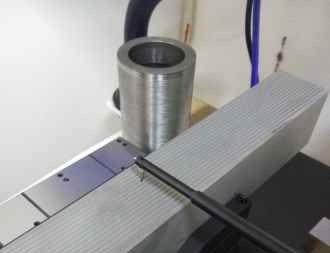

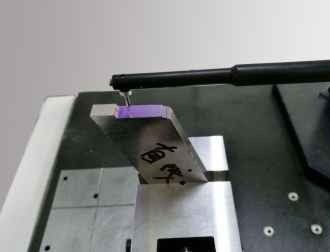

Применение для измерений
Спецификации SE2022G-tbo
| Спецификация | Детали |
|---|
| Диапазон измерения - ось X | 120 мм |
| Диапазон измерения - ось Z | 420 мм |
| Диапазон измерения - ось Z1 | ±0,5 мм ~ ±7,5 мм / 262144:1 |
| Линейная точность Z1 | 0,07% от полной шкалы |
| Точность угла | ±1° |
| Прямолинейность | 0,3 мкм / 100 мм |
| Скорость привода по оси X | 0,05 ~ 20 мм/с |
| Скорость привода по оси Z | 0,2 ~ 20 мм/с |
Возможности измерения
Комплексный анализ профиля, включая линейные элементы различных поверхностей заготовок, точечные признаки, измерения расстояний между точками и линиями, анализ положения элементов, включая расстояние, параллельность, перпендикулярность, угол, глубину канавки, ширину канавки, радиус, анализ прямолинейности, анализ выпуклости и анализ профиля.
Компоненты системы
Индуктивный датчик контура серии E
- Разрешение: 65536:1 / 262144:1
- Диапазон: ±0,5 мм ~ ±5 мм / ±0,5 мм ~ ±7,5 мм
- Линейная точность: 0,15% / 0,07%
- Измерительное усилие: 0,7 мг
- Гибкое соотношение точности и диапазона с непревзойденными преимуществами для цифровых датчиков в приложениях измерения малых контуров
Приводные системы
Малошумящий драйвер Dsh / Керамический малошумящий драйвер Dch(Выбирается в зависимости от требований применения)
- Ход рельса: 100-150 мм / 180-220 мм
- Интервал числа: 0,05 ~ 2 мкм / 0,05 ~ 5 мкм
- Прямолинейность контура: 0,3 мкм / 100 мм
- Остаточное значение шероховатости: ≤0,005 мкм
- Максимальная скорость перемещения: 20 мм/с
- Минимальная скорость измерения: 0,1 мм/с
- Малошумящий привод соответствует требованиям к точности измерения профиля стандартных деталей
- Способен измерять шероховатость Ra более 0,025 микрон с помощью датчика шероховатости
Компоненты колонны
Высокоскоростная колонна Cnf / Высокоскоростная длинная колонна Cnfl(Выбирается в зависимости от требований применения)
- Диапазон: 320-420 мм / 520-620 мм
- Максимальная скорость перемещения: 20 мм/с
- Минимальная скорость перемещения: 0,2 мм/с
- Точность позиционирования: 0,005 мм
- Высокоскоростная конструкция колонны с недеформируемой рамой
- Прецизионная быстродействующая передаточная структура с широким диапазоном скоростей и высокой точностью позиционирования
Компоненты платформы
Интегральный эргономичный рабочий стол MPE
- Материал: Мрамор
- Спецификации: 500*800, 500*1000
- Интегральная конструкция с компактной структурой
- Удобное обслуживание и экономия места
- Эргономичный дизайн снижает утомляемость оператора
Часто задаваемые вопросы
В1: Вы фабрика или торговая компания?
О1: Мы фабрика и предоставляем ответы в течение 24 часов.
В2: Что в основном производит ваша компания?
О2: Мы в основном производим машины для оптического измерения, координатно-измерительные машины, оснастку для КИМ и МОМ, а также сопутствующее оборудование.
В3: Как выбрать подходящую спецификацию?
О3: Наша профессиональная команда порекомендует подходящие спецификации измерительных приборов в зависимости от разнообразия вашей продукции и требований к измерениям.
В4: Принимаете ли вы индивидуальные услуги?
О4: Да, мы предоставляем как стандартные машины, так и индивидуальные решения, адаптированные к конкретным потребностям клиентов.
В5: Каков ваш гарантийный срок?
О5: На нашу продукцию предоставляется 1-летняя гарантия. Мы поддерживаем стабильное качество продукции, улучшая изнашиваемые компоненты для надежной работы.
