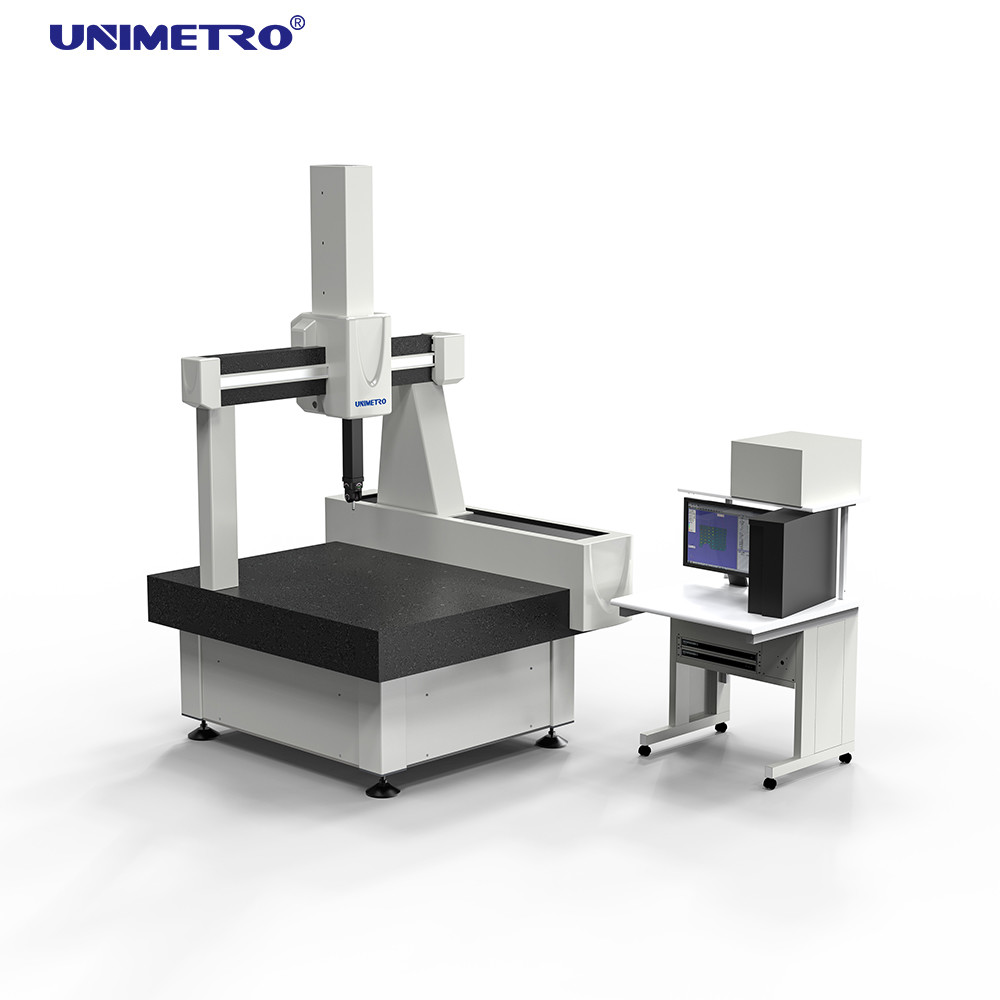

Мостовая 3D координатно-измерительная машина для больших перемещений, для автомобилей, 220 В
Мостовая 3D координатно-измерительная машина имеет максимально упрощенную конструкцию и является наиболее экономичным вариантом на рынке. Она особенно подходит для требований к тестированию прецизионных изделий, таких как электронные изделия, пресс-формы, бытовая техника, мелкие детали автомобилей и мелкие детали авиации.
Характеристики производительности:
Рабочая платформа --- Высококачественная гранитная платформа:
Гранитная рабочая платформа является общей опорой 3D координатно-измерительной машины, и ее качество влияет на общую производительность машины. Три оси выполнены из гранита, который не подвержен напряжению, коррозии и ржавчине, прост в обслуживании, имеет низкий коэффициент теплового расширения и небольшую деформацию под воздействием температуры. Это позволяет эффективно снизить вибрацию измерительной машины и улучшить производительность всей машины.
Система передачи --- Фрикционный тип "самокорректирующаяся" передача:
Фрикционная передача 3D координатно-измерительной машины используется во всех трех осях передачи, и принята система стабильной передачи с "самокоррекцией отклонения". Система передачи использует структуру "фиксированный + микроподвес", чтобы обеспечить параллельность передачи направляющей! В то же время она может поддерживать стабильность точности и стабильность движения. Кроме того, она улучшает самозащиту станка в случае столкновения и безопаснее в использовании.
Линейная шкала RENISHAW --- Высокоточная решетчатая линейка:
Решетчатая линейка является важной частью координатной системы. Renishaw - гигант трехкоординатных деталей в мире. Ее качество и послепродажное обслуживание имеют лучшую репутацию и гарантию на рынке. Все наши машины используют высокоточную решетчатую линейку Renishaw с разрешением от 0,1 мкм до 20 нм.
Параметры продукта:
| |
Диапазон измерений (мм) |
Точность |
| HE |
X |
Y |
Z |
MPEe |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Технический параметр:
3D координатно-измерительная машина серии Helium специально разработана для небольших и средних изделий, пресс-форм, электронной промышленности и т. д. Размер может быть выбран в соответствии с потребностями клиентов. Наша конструкция небольшая и средняя, трехмерная, легкая, быстрая установка, без фундамента.
Детали продукта:
Программное обеспечение Rational-DMIS
Rational - DMIS - это недавно разработанный крупномасштабный интегрированный пакет программного обеспечения для 3D-измерений. В дополнение к разработке и дизайну студийного программного обеспечения, которое учитывает требования новичков к легкому изучению и использованию программного обеспечения и функциональные требования пользователей высокого уровня к программному обеспечению, что более важно, оно стало моделью для стандартизации программного обеспечения для измерений CMM.
Программы Rational DMIS разработаны с использованием полного и нативного ядра DMIS до версии 5.0 DMIS, что полностью отличается от так называемой "поддержки DMIS" (ядро не DMIS). Как мы все знаем, DMIS стал стандартом ISO (ISO 22093:2003)
3D координатно-измерительная машина Система зондирования (опционально)
Ручная головка MH20I от RENISHAW (ручная)
Ось индексации A: 0°~90° Шаг: 15°
Ось индексации B: ±180° Шаг: 15°
Ориентация пространственного измерения: 168 раз
Повторяемость позиционирования: 1,5 мкм, каждая ось с шагом 15° с функцией повторного позиционирования.
Моторизованные зондовые головки PH20MT от RENISHAW
Повторяемость положения: +0,5 мкм
Шаги позиционирования: Без ограничений
Вращающаяся ось: 360°
Ось качания: 0°- 115°
Общее количество положений: Бесконечно
Рабочая температура: 10-40℃
PH10T от RENISHAW
PH10T можно подключить к любому зонду с резьбовым интерфейсом M8 и удлинительному стержню (максимально допустимое удлинение до 300 мм).
Применение продукта:
3D координатно-измерительная машина в основном используется для измерения корпусов, рам, шестерен, кулачков, червячных колес, червяков, лопастей, кривых, криволинейных поверхностей и т. д. в машиностроении, автомобилестроении, авиации, военной промышленности, производстве мебели, прототипах инструментов, машинах и других мелких и средних деталях, пресс-формах и других отраслях.
3D координатно-измерительная машина также может использоваться в электронике, аппаратном обеспечении, пластмассах и других отраслях. Она может точно определять размер, форму и допуск формы заготовок, тем самым выполняя такие задачи, как проверка деталей, измерение формы и контроль технологического процесса.
Информация о компании:
Наше преимущество
10-летний опыт:
UNIMETRO - профессиональный производитель метрологического оборудования с более чем 10-летним опытом. Мы ориентируемся на средний и высокий уровень метрологии
продуктов, предлагаем комплексные высокоточные измерительные решения для клиентов.
Наша линейка продуктов:
За исключением приборов для точных измерений, таких как машины для визуальных измерений, координатно-измерительные машины и проекторы профиля,
Наша производственная линия также включает в себя основные компоненты для оптической метрологии, такие как контроллеры VMM, объективы, системы камер, линейные шкалы, приспособления VMM и CMM, системы освещения и т. д.
Обслуживание клиентов:
У нас есть команда специалистов в области метрологии и возможность предлагать гибкие измерительные решения нашим клиентам и
дилерам. Большинство продуктов Unimetro разработаны независимо, и наша концепция дизайна стабильна и модульна, что
минимизирует послепродажное обслуживание. Это поможет нашим партнерам управлять деталями продуктов и продажами с минимальными затратами на рабочую силу
и затратами на обучение персонала.
Unimetro фокусируется на каждом этапе бизнес-процесса, включая проектирование, производство, установку и послепродажное обслуживание.
Обслуживание и руководство на месте:
* 24 часа онлайн по телефону, электронной почте, Whatsup, Skype, Youtube, Facebook и т. д.
* Товар в наличии, быстрая доставка
* Послепродажное обслуживание
1 год гарантийного обслуживания и бесплатное обновление тестового программного обеспечения.
Техническое обучение для технических инженеров.
Предоставление соответствующих тестовых решений.
Установка оборудования на месте и инструкции по эксплуатации.
